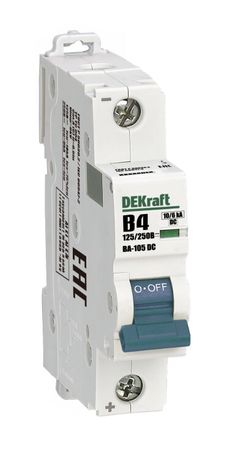

Выключатель автоматический однополюсный ВА-105 1P характеристика В 4A 250В DC | 13352DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - однополюсный аппарат с номинальным током 4 А и характеристикой B, предназначенный для защиты цепей постоянного тока до 250 В. Устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА-105 DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах автоматизации, управлении оборудованием, транспорте (например, в электромобилях, железнодорожной технике), источниках бесперебойного питания, солнечных электростанциях и других устройствах с питанием от батарей или выпрямителей.

Технические характеристики

• Номинальный ток: 4 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для нагрузок с умеренным пуском (например, освещение, малые двигатели, электроника)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Частота: 50 Гц (для информации - не влияет на работу в цепях постоянного тока)
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется легко: фиксируется защёлкой снизу корпуса. Подключение проводов - зажимы с винтами, допускают кабель сечением до 25 мм2. Для обеспечения надёжного контакта рекомендуется использовать наконечники НШВИ при работе с многожильными проводами. Обязательно соблюдайте полярность при подключении - хотя аппарат не чувствителен к направлению тока, правильная коммутация повышает долговечность контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отключающая способность проверена на уровне 10 кА при 125 В и 6 кА при 250 В - что гарантирует безопасное отключение даже при серьёзных аварийных режимах. Индикатор состояния (окно на корпусе) позволяет визуально определить, включен ли аппарат или он отключился из-за срабатывания - даже если рукоятка находится в промежуточном положении.

Преимущества

• Специализирован для цепей постоянного тока - большинство аналогичных устройств работают только на переменном токе
• Высокая отключающая способность при 250 В DC - 6 кА, что достаточно для большинства промышленных применений
• Компактный формат (1 модуль) экономит место в щитах
• Надёжный индикатор состояния - снижает время диагностики
• Серия ВА-105 DC имеет сертифицированную совместимость с другими элементами системы DEKraft

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или открытых площадках - степень защиты IP20 исключает использование вне закрытых щитов
• Работает только в цепях постоянного тока - нельзя использовать в сетях 220 В AC
• Максимальный ток 4 А - не подходит для мощных потребителей (нагреватели, крупные насосы)
• Климатическое исполнение УХЛ4 требует температурного контроля: не следует устанавливать в неотапливаемых помещениях при температуре ниже -25 C

Примеры использования

• Защита контроллеров PLC в промышленных панелях
• Обесточивание солнечных панелей в микросистемах (до 250 В DC)
• Щиты зарядных станций для электрокаров
• Цепи управления в железнодорожной сигнализации
• Источники бесперебойного питания (UPS) с батарейным массивом

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система работает именно на постоянном токе - неверное подключение к сети переменного тока приведёт к выходу из строя
• При использовании в цепях с высокими импульсными нагрузками (например, светодиодные драйверы) проверьте, чтобы пусковой ток не превышал 20 А - характеристика B может сработать ложно
• При сборке щита используйте маркировочные этикетки: так как внешний вид всех 1P автоматов одинаковый, индикация назначения предотвращает ошибки при обслуживании
• Проверяйте момент затяжки контактных винтов - переусердствовать нельзя, можно повредить пластиковые детали
• Для замены - используйте оригинальные комплектующие DEKraft: совместимость с другими брендами не гарантирована
