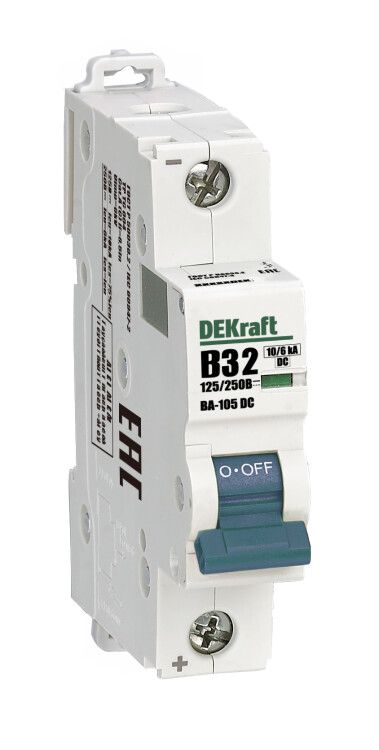

Выключатель автоматический однополюсный ВА-105 1P характеристика В 32A 250В DC | 13358DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - однополюсный аппарат для защиты цепей постоянного тока до 32 А и 250 В. Подходит для монтажа на DIN-рейку, используется в промышленной и бытовой автоматике, системах энергоснабжения и транспорте.

Назначение и область применения

Выключатель ВА-105 DC предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется там, где требуется надёжное отключение при аварийных ситуациях: в системах автоматизации, зарядных устройствах, солнечных электростанциях, батарейных массивах, железнодорожном оборудовании, промышленных контроллерах и других объектах с питанием от DC-источников.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, освещение, электроника)
• Отключающая способность: 10 кА при 125 В / 6 кА при 250 В
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Частота: 50 Гц (неактуально для DC, указано по нормативу)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 25 мм2 - зажимы рассчитаны именно на этот диапазон. Не рекомендуется использовать кабели меньшего сечения без переходных наконечников - возможен плохой контакт. Монтаж выполняется в щитках с достаточным свободным местом для тепловыделения. Обязательно соблюдайте полярность при подключении: вход и выход помечены на корпусе.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отключающая способность проверена на высоких токах КЗ - обеспечивает безопасное отключение даже при серьёзных авариях. Индикатор состояния (окно на корпусе) позволяет визуально определить, включен ли аппарат, даже если рукоятка находится в промежуточном положении. Это снижает риск ошибок при обслуживании.

Преимущества

• Специализирован для цепей постоянного тока - обычные AC-выключатели не подходят для DC из-за сложности гашения дуги
• Высокая отключающая способность (до 10 кА) повышает надёжность в условиях частых КЗ
• Индикатор положения контактов - удобство диагностики без снятия крышки
• Компактный формат (1 модуль) экономит место в щитке
• Работает в широком диапазоне температур - подходит для холодных помещений и открытых площадок

Ограничения применения

• Не предназначен для переменного тока - использование на AC-сетях недопустимо
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации
• Максимальное напряжение - 250 В DC; применение выше этого значения опасно
• Не подходит для частых коммутаций под нагрузкой - не является устройством управления, только защиты
• Не имеет функции дифференциальной защиты - для защиты человека нужен отдельный УЗО

Примеры использования

• Защита солнечных панелей в малых ЭС - от перегрузки при затенении или коротком замыкании
• Щиты питания светодиодных лент 24–48 В DC в промышленных светильниках
• Цепи управления в электрокарах, электропогрузчиках, метро
• Аккумуляторные батареи 12/24/48 В в резервных системах UPS
• Контрольные цепи в станках с ЧПУ, работающих от DC-источников

Практические советы

• Выбирая ВА-105 DC, убедитесь, что ваша система работает именно на постоянном токе - неверное применение приведёт к отказу автомата
• При подключении кабелей сечением более 16 мм2 используйте наконечники - так надёжнее фиксируется контакт
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Проверьте соответствие отключающей способности (6 кА при 250 В) расчетному току КЗ в вашей сети - если он выше, выбирайте другой аппарат
• Для комплексной защиты цепи DC добавьте УЗО и предохранители, если есть риск поражения током
