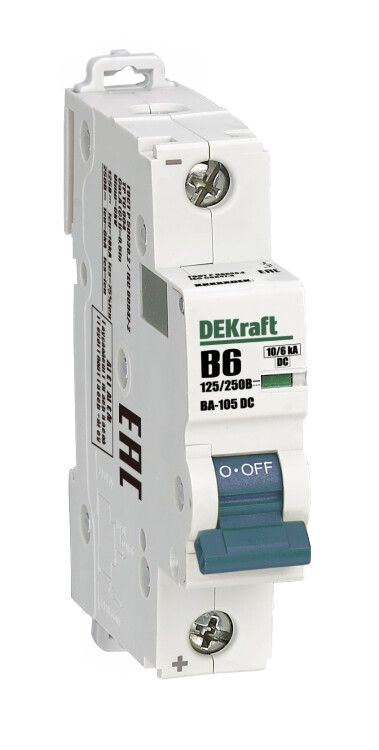

Выключатель автоматический однополюсный ВА-105 1P характеристика В 6A 250В DC | 13353DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот однополюсный аппарат с кривой срабатывания B и номиналом 6 А подходит для промышленных и бытовых систем, где требуется надёжная защита - например, в контроллерах, зарядках аккумуляторов или солнечных установках.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока (DC) от сверхтоков - когда нагрузка слишком велика (перегрузка) или возникает аварийное соединение проводов (короткое замыкание). Он используется там, где есть источник постоянного тока: системы энергообеспечения на базе фотоэлементов, батарейные банки, устройства управления, железнодорожная автоматика, промышленные станки с двигателями постоянного тока, а также в бытовых системах - например, в бесперебойниках или EV-зарядках.

Технические характеристики

• Номинальный ток: 6 А - максимальный длительно допустимый ток без срабатывания;
• Напряжение: до 250 В DC - работает исключительно в цепях постоянного тока, не переменному;
• Количество полюсов: 1 - управляет одной линией питания;
• Характеристика срабатывания: B - реагирует на умеренные перегрузки (например, запуск двигателей или светильников); сработает при токе 3–5×номинала;
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC - способен безопасно прервать крупные токи КЗ;
• Ширина: 1 модуль (18 мм) - совместим с типовой DIN-рейкой;
• Защита корпуса: IP20 - предохраняет от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Подключение кабеля: макс. сечение 25 мм2 - позволяет использовать мощные медные жилы;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности;
• Стандарт: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к коммутационным устройствам.

Совместимость и монтаж

Выключатель ВА-105 DC легко устанавливается на стандартную DIN-рейку шириной 35 мм. Монтировать можно как вертикально, так и горизонтально - фиксация происходит защёлкой. Подключение осуществляется через зажимы сверху и снизу - подходящие клеммы принимают многожильные и одножильные провода сечением до 25 мм2. Для обеспечения плотного контакта рекомендуется затягивать болты моментом около 0,5 Нм. Обязательно проверьте полярность при подключении к цепям DC - хотя аппарат не чувствителен к направлению тока, правильная ориентация снижает риск нагрева контактных групп.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и соответствует европейскому стандарту МЭК 60947-2. Это гарантирует соответствие требованиям безопасности при работе в условиях высоких токов КЗ. Индикатор состояния (окошко) четко показывает: “I” - включен, “O” - выключен. Отличие от аналогов AC - специальная дугогашущая камера, адаптированная под постоянный ток, что повышает надёжность отключения даже при больших значениях Udc.

Преимущества

• Работает в цепях постоянного тока - большинство обычных автоматов не предназначены для этого;
• Высокая отключающая способность (до 10 кА) - обеспечивает защиту даже в мощных системах;
• Яркий индикатор положения - видно состояние аппарата даже при плохом освещении;
• Узкая форма (1 мод.) - экономит место на рейке, удобно для компактных щитов;
• Соответствие нормам - снижает риски отказа при проверках и сертификациях объектов.

Ограничения применения

• Не для сетей переменного тока (AC) - использование на 220 В сети вызовет выход из строя;
• IP20 не защищает от влаги - нельзя применять во влажных помещениях без дополнительной герметизации или в корпусе класса выше IP54;
• Кривая B менее эффективна против импульсных нагрузок - если нагрузка часто имеет большой пусковой ток (например, мощные насосы), лучше выбрать C-характеристику;
• Максимальное напряжение 250 В DC - не подходит для HV-систем (например, 400–600 В в солнечных парках).

Примеры использования

• Щит управления питанием солнечных панелей (PV-система) с батарейным хранилищем;
• Цепь зарядки литий-ионных аккумуляторов в промышленном оборудовании;
• Защита цепей постоянного тока в электровозах или метро;
• Распределительный щит в мастерской с машинами на двигателях постоянного тока;
• Блок питания UPS с входом от аккумуляторной группы 24–48 В DC.

Практические советы

• Выбирая автомат ВА-105 DC, обязательно сравните рабочее напряжение вашей системы с 250 В DC - превышение недопустимо;
• При использовании в холодных условиях (УХЛ4) перед первым включением убедитесь, что все контакты свободны от конденсата;
• Не используйте этот аппарат вместо дифференциального автомата - он не защищает от утечек тока на землю;
• Если в цепи несколько таких выключателей, расположите их с учётом теплового воздействия друг на друга - не ставьте рядом более трёх подряд;
• Для обслуживания: после отключения проверяйте наличие напряжения тестером - индикатор показывает механическое положение, а не факт отсутствия тока.
