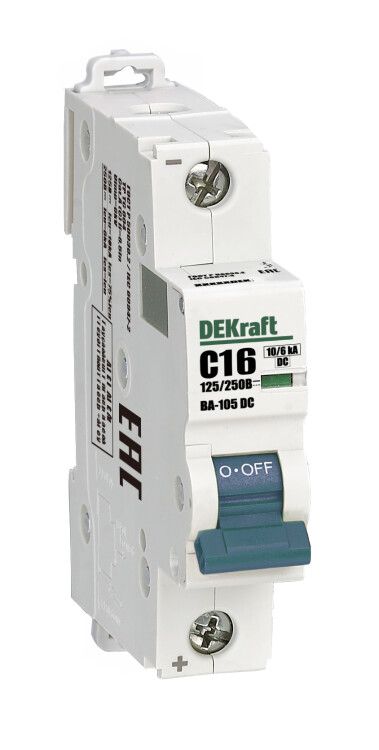

Выключатель автоматический однополюсный ВА-105 1P характеристика С 16A 250В DC | 13379DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство рассчитано на номинальный ток 16 А, работает при напряжении до 250 В DC, устанавливается на DIN-рейку и подходит как для промышленного, так и для бытового использования.

Назначение и область применения

Выключатель ВА-105 DC используется исключительно в цепях постоянного тока (DC). Он защищает оборудование от повреждений из-за длительной перегрузки или аварийного короткого замыкания. Применяется в системах автоматизации, управляемых приводах, зарядных устройствах, солнечных энергосистемах, железнодорожном транспорте, а также в других объектах, где есть постоянный ток высокой мощности.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальный ток: 16 А
• Количество полюсов: 1
• Характеристика срабатывания: C - подходящая для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Номинальное напряжение: 250 В DC
• Номинальная отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Ширина: 1 модуль (18 мм)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью
• Глубина монтажа: 73 мм - требуется свободное пространство за щитом
• Степень загрязнения: 3 - средние уровни запыления и проводящих частиц
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ
• Категория перенапряжения: 2 - предназначено для внутренних установок, не подвергающихся импульсным перенапряжениям от сети
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, но устройство работает только с постоянным током

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной фixации достаточно вставить корпус в рейку и зафиксировать зажимом. Подключение клемм осуществляется однополюсными проводниками с сечением до 25 мм2. Обращайте внимание на полярность - хотя аппарат не требует соблюдения направления тока, рекомендовано подводить питание сверху, как указано в схеме производителя. Монтаж возможен в любом положении, но предпочтителен вертикальный. Глубина монтажа 73 мм требует достаточного места за щитом - проверьте наличие свободного объема перед установкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Класс токоограничения 3 гарантирует быстрое прекращение тока КЗ, снижая риск возгорания. Индикатор состояния (зеленый/красный цвет через окошко) позволяет визуально определить, находится ли аппарат во включенном или отключенном состоянии, даже если рукоятка случайно закрыта крышкой. Наличие сертификата подтверждает соответствие безопасности для промышленного оборудования.

Преимущества

• Работает в цепях постоянного тока - большинство аналогичных устройств поддерживают только AC
• Высокая отключающая способность (до 10 кА) надежно защищает от серьезных КЗ
• Индикатор состояния - удобен для диагностики без вскрытия щита
• Компактный формат (1 модуль) экономит место в распределительных щитах
• Поддерживает большие сечения кабелей (до 25 мм2) - подходит для силовой нагрузки
• Совместим с типовым оборудованием на базе DIN-рейки

Ограничения применения

• Не для цепей переменного тока (AC) - попытка использовать в 220 В AC вызовет отказ или опасность
• IP20 - нельзя применять в сырых, пыльных или открытых местах без дополнительной защиты
• Нельзя коммутировать ток выше 16 А - превышение приведёт к выходу из строя
• Предельное напряжение 250 В DC - не используйте в системах с более высокими значениями (например, 400–600 В DC)
• Климатическое исполнение УХЛ4 не предусматривает работу на улице или в необогреваемых помещениях зимой ниже −40 C

Примеры использования

• Защита контроллеров и преобразователей частоты в системах автоматизации производства
• Щиты питания солнечных батарей (PV-системы) с постоянным током до 250 В
• Цепи зарядки аккумуляторов в промышленных UPS
• Электрооборудование метро, троллейбусов, электрокаров
• Распределительные щиты в мастерских с постоянным током (например, сварочные системы)

Практические советы

• Перед установкой проверьте, что ваша система действительно использует постоянный ток - неверное подключение к AC приведёт к пробою контактов
• Выбирайте кабель с сечением ≤25 мм2 - слишком толстые жилы не войдут в клеммы
• При сборке щита учтите глубину монтажа (73 мм): задняя стенка должна быть плоской, без препятствий
• Используйте этот выключатель только там, где нужна именно характеристика C - для освещения или нагревателей лучше выбрать B, для двигателей - D
• Обновление старых щитов? Этот ВА-105 DC легко заменяет аналоги типа ABB S201 DC или Schneider iDPN Vigi DC
• Проверяйте целостность индикатора после каждого срабатывания - он сигнализирует о необходимости замены при механическом повреждении
