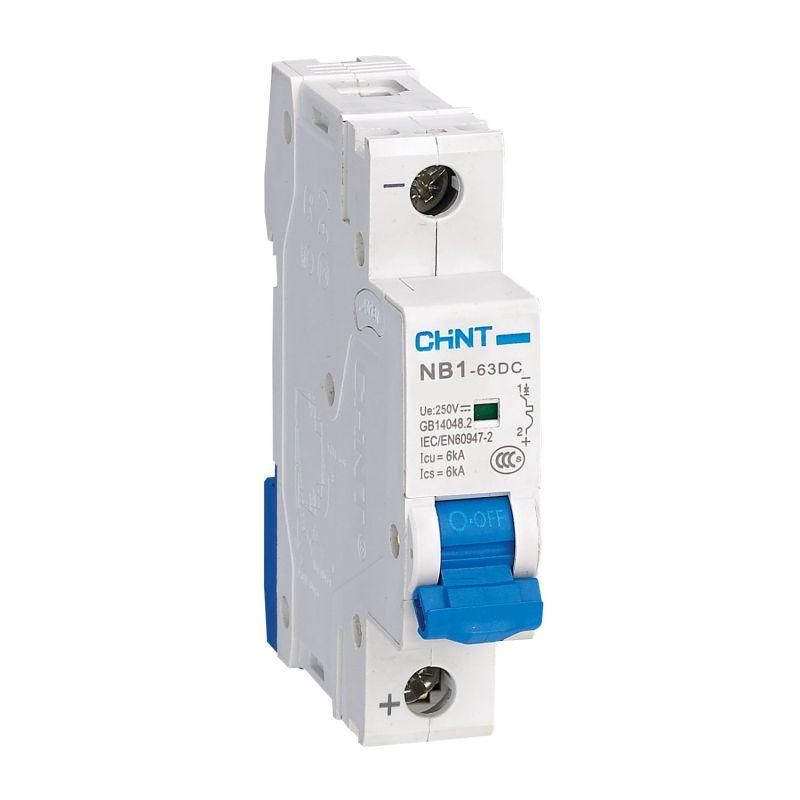

Выключатель автоматический однополюсный NB1-63DC 1P 16A 6кА х-ка C 250В DC (R) | 182706 CHINT

Автоматический выключатель модульный однополюсный 16А 6кА характеристика C 250В DC (R) NB1-63DC предназначен для защиты цепей постоянного тока в распределительных щитах. Бренд CHINT реализует эту модель в серии NB1-63DC — надёжное решение для промышленных систем, где важна стабильность при перегрузках и КЗ.

Назначение и область применения

Автоматический выключатель модульный однополюсный 16А 6кА характеристика C 250В DC (R) NB1-63DC защищает сети постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах систем автоматизации, промышленного оборудования, солнечных электростанций, зарядных станций, транспорта и других объектов с источниками постоянного тока. Применяется там, где требуется частое отключение цепи без повреждения аппарата — например, при запуске двигателей или светодиодных массивов.

Технические характеристики

• Номинальный ток: 16 А — максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 250 В DC — работает исключительно в цепях постоянного тока
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C — срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, преобразователи, насосы)
• Количество полюсов: 1 — управляет одной фазой цепи постоянного тока
• Напряжение изоляции: 300 В — обеспечивает безопасную работу при кратковременных скачках до этого значения
• Импульсное напряжение: 4 кВ — устойчив к высоковольтным импульсам (например, от коммутаций или грозовых воздействий)
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: от -35°C до +70°C — подходит для холодных и жарких помещений
• Модульная ширина: 1 модуль (18 мм) — совместим с типовой DIN-рейкой
• Частота: 50–60 Гц — указана для справки, так как аппарат рассчитан на постоянный ток
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и небольшой влаги в контролируемой среде

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 16А 6кА характеристика C 250В DC (R) NB1-63DC монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется через клеммы, поддерживающие провода сечением до 16 мм², а также шины типа PIN и FORK. Устройство совместимо с другими модулями серии NB1-63DC — можно собирать компактные группы с дополнительными элементами. Для подключения используйте только медные провода с качественной зачисткой — плохой контакт снижает надёжность срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов переменного и постоянного тока. Категория применения A гарантирует защиту именно от перегрузок и КЗ, а не от несанкционированных включений. Наличие окна индикации позволяет визуально определить состояние контактов — «ON» / «OFF». Механическая износостойкость — 20 000 циклов, электрическая — 1500 циклов, что делает его пригодным для регулярного использования в промышленных условиях.

Преимущества

• Узкий профиль — занимает всего один модуль, экономит место в щите
• Специальная характеристика C — оптимальна для нагрузок с умеренным пуском, таких как LED-драйверы и малые инверторы
• Поддержка внешней сигнализации — возможно подключение вспомогательных контактов XF9 и XF9J для удалённого контроля состояния
• Работает при экстремальных температурах — подходит для установки вне отапливаемых помещений
• Готов к модернизации — совместим с расцепителями S9 и V9 для дистанционного отключения

Ограничения применения

• Не применяется в цепях переменного тока — даже при 250 В AC он не сработает корректно
• IP20 не допускает установку во влажных или пыльных местах без корпуса
• Максимальное напряжение — 250 В DC; использование выше этого значения недопустимо
• Не рекомендован для частых операций включения/выключения более 1500 раз — после этого возможна потеря надёжности контактов
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, мощные двигатели) — лучше выбрать характеристику D

Примеры использования

• Защита солнечных панелей в микросистемах до 250 В DC
• Отключение цепей питания контроллеров в промышленных роботах
• Щиты зарядных станций для электромобилей
• Распределительные щиты на железнодорожном транспорте с бортовым питанием 110–220 В DC
• Цепи управления в системах HVAC с использованием преобразователей постоянного тока

Практические советы

• Выбирая автоматический выключатель модульный однополюсный 16А 6кА характеристика C 250В DC (R) NB1-63DC, проверьте соответствие напряжения вашей системы — не превышайте 250 В DC
• Для систем с несколькими источниками DC (например, солнечные + аккумуляторы) убедитесь, что полярность подключена правильно — неверная полярность может повредить механизм
• Если нужен сигнал о срабатывании — заказывайте версию с XF9J, чтобы интегрировать её в SCADA-систему
• При сборке щита не затягивайте клеммы слишком сильно — это деформирует пластиковые детали и снижает срок службы
• Для условий с повышенной вибрацией (например, на транспорте) используйте дополнительно виброизоляцию или специальные кронштейны
