Выключатель автоматический однополюсный ВА-105 1P характеристика С 40A 250В DC | 13383DEK DEKraft APC

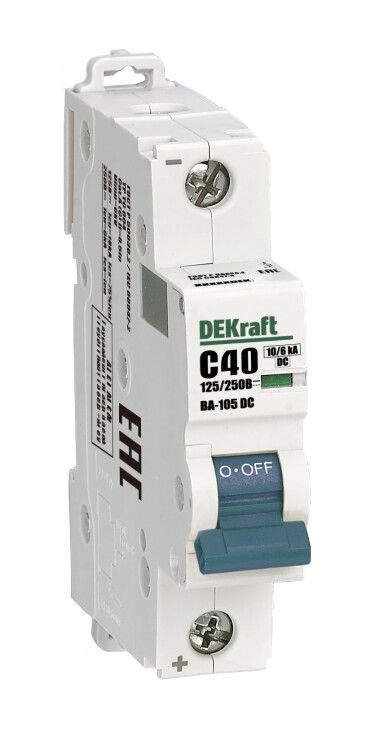

Автоматический выключатель ВА-105 DEKRAFT - однополюсный аппарат для защиты цепей постоянного тока до 40 А и 250 В. Подходит для монтажа на DIN-рейку, используется в промышленной и бытовой автоматике, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА-105 DEKRAFT предназначен для защиты электрических цепей постоянного тока (DC) от перегрузок и коротких замыканий. Применяется в системах автоматизации, управляемых приводах, солнечных энергоустановках, батарейных массивах, железнодорожном оборудовании, зарядных станциях и других устройствах, работающих от постоянного тока. Также допускается использование в бытовых сетях с DC-нагрузками, например, в системах освещения на светодиодах с внешним источником питания.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: C - подходящая для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат с возможностью работы при температуре от −40 C до +40 C
• Частота: 50 Гц - указана для совместимости с переменным током в контрольных цепях, сам аппарат работает только с постоянным током
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением от 0,5 до 35 мм2. Монтировать можно как вертикально, так и горизонтально - фиксация обеспечивается механическим захватом. Обязательно соблюдать полярность при подключении: вход (L+) и выход (L−) должны соответствовать направлению тока. Нельзя использовать в цепях переменного тока - это вызовет некорректную работу и риск повреждения аппарата.

Безопасность и стандарты

Выключатель ВА-105 DEKRAFT сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие международному стандарту МЭК 60947-2. Отключение происходит при достижении порогов перегрузки и КЗ, предотвращая перегрев и возгорание. Индикатор состояния (окно на корпусе) позволяет визуально определить, находится ли аппарат во включенном, отключенном или аварийно отключённом состоянии - даже если рукоятка заблокирована или закрыта.

Преимущества

• Работает исключительно с постоянным током - специализированный дизайн контактов и дугогашения для DC-цепей
• Высокая отключающая способность (до 10 кА) - обеспечивает безопасность в мощных системах
• Компактный формат (1 модуль) - экономит место на щите
• Яркий индикатор состояния - снижает время диагностики и упрощает обслуживание
• Поддержка больших сечений кабелей (до 35 мм2) - удобен для силовых линий

Ограничения применения

• Не для цепей переменного тока (AC) - попытка подключения к AC приведёт к отказу или повреждению
• IP20 - нельзя применять в сырых, запылённых или открытых помещениях без дополнительной защиты
• Максимальное напряжение - 250 В DC. Превышение этого значения недопустимо, даже при меньшем токе
• Не рекомендован для частых коммутаций (более 10–15 в день) - износ контактной группы возрастает
• Не предназначена для защиты цепей с высокими импульсными токами (например, сварочные аппараты)

Примеры использования

• Защита солнечных панелей в мини-ЭС на крыше дома (DC-цепь 24–110 В, 40 А макс.)
• Щит управления насосной станцией с частотником и аккумуляторной батареей
• Цепь питания LED-освещения в промышленном цехе через DC-блок питания
• Распределительный щит электромобиля или грузового транспорта с 24–48 В DC
• Система бесперебойного питания (ИБП) с литий-ионными элементами

Практические советы

• Перед установкой проверьте, что ваша система действительно использует постоянный ток - неверное подключение опасно!
• При использовании многожильных проводов обязательно обжимайте их наконечниками - это повысит надёжность контакта
• Убедитесь, что суммарный ток всех подключенных устройств не превышает 40 А - лучше 10–15 % запаса
• Если щит установлен в помещении с повышенной влажностью, поместите ВА-105 DEKRAFT внутрь герметичного бокса
• При замене старого автомата - сравнивайте не только ток, но и класс отключения. Характеристика C подходит для большинства промышленных нагрузок, но для двигателей с высоким пуском может потребоваться D-характеристика
