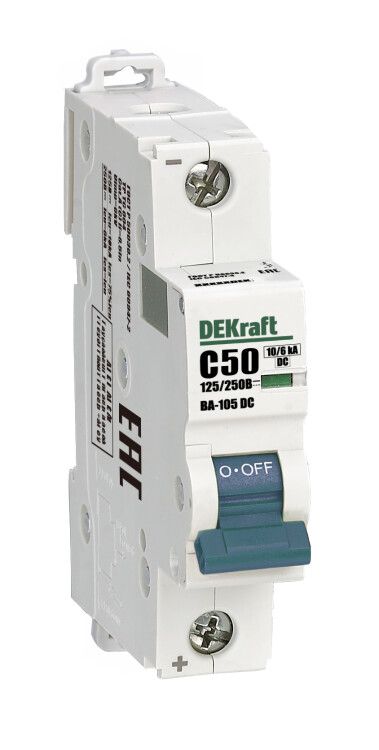

Выключатель автоматический однополюсный ВА-105 1P характеристика С 50A 250В DC | 13384DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока до 50 А и 250 В от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых применений, особенно там, где требуется надёжная работа в условиях постоянного тока.

Назначение и область применения

Выключатель ВА-105 DC используется для защиты электрических цепей постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в системах автоматизации, управляемых устройствах, энергооборудовании, транспорте (например, электромобили, железнодорожные системы), а также в сетях солнечной генерации и других источниках постоянного тока.

Технические характеристики

• Номинальный ток: 50 А - максимальный длительно допустимый ток без срабатывания.
• Номинальное напряжение: 250 В DC - работает исключительно в цепях постоянного тока, не переменному току.
• Характеристика срабатывания: C - реагирует на токи в пределах 5–10 кратном от номинала, оптимальна для нагрузок со средним пуском (например, двигатели, преобразователи).
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC - способен безопасно прервать аварийный ток указанной величины.
• Количество полюсов: 1P - защищает одну фазу цепи постоянного тока.
• Ширина: 1 модуль (18 мм) - компактный формат для плотной сборки на DIN-рейке.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить мощные провода без потерь контакта.
• Способ монтажа: на DIN-рейку типа TS35 - совместим со всеми стандартными рейками.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −40 C до +40 C и повышенной влажностью.
• Частота: 50 Гц - указана для информации, устройство предназначено только для постоянного тока.
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель ВА-105 DC легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на медные жилы сечением до 35 мм2. Обязательно соблюдайте правильную затяжку контактных болтов - недостаточное усилие вызывает нагрев, избыточное - повреждает корпус. Монтировать можно рядом с другими аппаратами, так как ширина всего один модуль. Индикатор состояния (зелёный/красный цвет через окно) позволяет визуально контролировать положение контактов даже при закрытой крышке щита.

Безопасность и стандарты

Выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и соответствует МЭК 60947-2. Отключение происходит механически - без внешнего питания. Наличие индикатора положения снижает риск случайного включения при обслуживании. Однако устройство не имеет функции дифференциальной защиты - для защиты людей необходимо использовать отдельные УЗО.

Преимущества

• Работает в цепях постоянного тока - большинство аналогичных изделий поддерживают только AC.
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность даже при серьёзных авариях.
• Индикатор состояния контактов даёт точную информацию без вскрытия корпуса.
• Компактный размер (1 модуль) экономит место в распределительных щитках.
• Подтверждённая надёжность по нормам МЭК и ГОСТ - подходит для ответственных объектов.

Ограничения применения

• Не для цепей переменного тока - использование на AC приведёт к отказу или опасности возгорания.
• Защита только от перегрузок и КЗ - не защищает от утечек тока на землю (не заменяет УЗО).
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах без дополнительной защиты.
• Не рекомендован для частых коммутаций - предназначен для защиты, а не для регулярного включения/выключения оборудования.

Примеры использования

• Щит зарядных станций для электрокаров (DC 250 В, 50 А).
• Цепи батарейных массивов в системах бесперебойного питания (UPS).
• Управление двигателем постоянного тока на конвейере.
• Федеральные сети солнечных панелей с инверторами и аккумуляторами.
• Железнодорожные системы сигнализации и освещения на постоянном токе.

Практические советы

• Перед установкой проверьте соответствие напряжения вашей цепи - 250 В DC максимум. Превышение недопустимо!
• Выбирайте кабель сечением ≤35 мм2. Более толстые жилы невозможно правильно зажать - возможен перегрев.
• Не используйте этот автомат вместо двухполюсного - он защищает лишь одну сторону цепи. Для полноценной защиты DC-цепи часто требуются два таких автомата последовательно.
• Обращайте внимание на индикатор после каждого срабатывания - красный цвет значит, что автомат отключен и нуждается в ручном включении.
• При групповой установке нескольких ВА-105 DC на одной рейке сохраняйте минимальный интервал между ними - это улучшает теплоотвод и снижает вероятность теплового воздействия соседних аппаратов.
