Выключатель автоматический однополюсный NB1-63DC 1P 50A 6кА х-ка C 250В DC (R) | 182711 CHINT

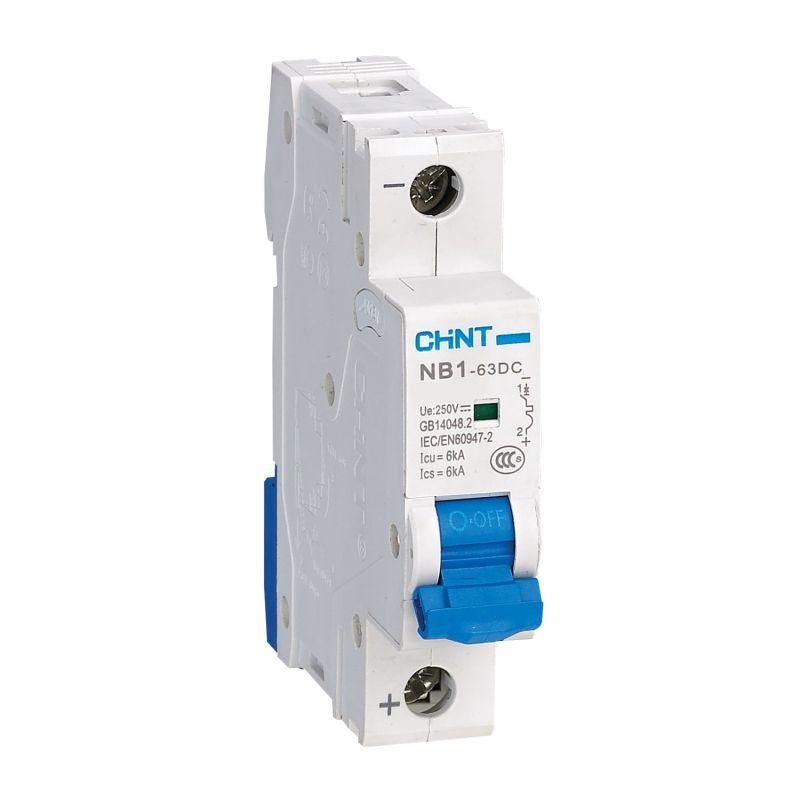

Автоматический выключатель NB1-63DC - однополюсный модульный аппарат с номинальным током 50 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока в промышленных и энергетических системах. Выключатель NB1-63DC обеспечивает надёжную работу в условиях высоких импульсных нагрузок и широкого диапазона температур.

Назначение и область применения

Выключатель NB1-63DC используется для защиты распределительных и групповых цепей постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, промышленного оборудования, транспорта, солнечных электростанций, аккумуляторных батарей и других установок с источниками постоянного тока. Подходит для нечастых операций включения и отключения под нагрузкой.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 250 В постоянного тока (DC)
• Отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи)
• Количество полюсов: 1
• Напряжение изоляции: 300 В - гарантирует безопасную изоляцию при работе в пределах 250 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями переменного тока, хотя работает исключительно в цепях постоянного тока
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -35 C до +70 C - позволяет использовать в холодных и жарких помещениях
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Степень загрязнения: 2 - рассчитан на использование в обычных производственных условиях без значительного скопления пыли и влаги
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 1 500 циклов при номинальной нагрузке

Совместимость и монтаж

Выключатель NB1-63DC монтируется на стандартную DIN-рейку 35 мм. Ширина одного модуля (18 мм) позволяет легко размещать его в комбинированных щитках вместе с другими автоматами и УЗО. Подключение осуществляется гибким кабелем, либо через шины типов PIN и FORK. Для фиксации провода рекомендуется соблюдать момент затяжки, указанный в руководстве производителя - переусердствовать нельзя, чтобы не повредить зажимы.

Безопасность и стандарты

Выключатель NB1-63DC соответствует требованиям категории применения A (по IEC 60947-2) и проектировался для работы в соответствии с международными нормами безопасности для аппаратов постоянного тока. Наличие окна индикации положения контактов позволяет визуально определить состояние аппарата - включен/выключен - без необходимости вскрытия корпуса.

Преимущества

• Узкий форм-фактор (1 модуль) экономит место в щите
• Высокая отключающая способность (6 кА) обеспечивает защиту даже при серьёзных КЗ в DC-сетях
• Гибкость подключения - совместим с различными типами клемм
• Поддержка дополнительных модулей (вспомогательные контакты, расцепители) для интеграции в системы контроля
• Работает в экстремальных температурах - подходит для уличных и неотапливаемых помещений

Ограничения применения

• Не предназначен для частых включений/отключений под нагрузкой - свыше 1500 циклов снижают срок службы
• IP20 не обеспечивает защиту от воды и пыли - запрещено применение во влажных, пыльных или открытых местах без дополнительной защиты
• Работает только в цепях постоянного тока; не следует использовать в сети переменного тока
• Максимальное напряжение - 250 В DC; превышение недопустимо, даже кратковременно
• Не имеет встроенной защиты от перенапряжения - требует внешних ограничителей при использовании в солнечных установках

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением до 250 В
• Отключение зарядных станций для электромобилей
• Щиты управления насосами и вентиляторами на базе аккумуляторных батарей
• Цепи питания контроллеров и PLC в промышленных автоматах
• Распределительные щиты железнодорожного транспорта с питанием от постоянного тока

Практические советы

• Выбирая выключатель NB1-63DC, проверьте соответствие напряжения вашей цепи - 250 В DC максимум, иначе возможен пробой изоляции
• Для систем с высокой вероятностью КЗ (например, большие массивы фотоэлементов) используйте этот аппарат как основной защитный элемент
• Если требуется удалённая сигнализация сработки - выбирайте модель с дополнительным контактом XF9J
• При сборке щита убедитесь, что все провода плотно затянуты - слабые контакты вызывают нагрев при токе 50 А
• Не устанавливайте рядом с источниками тепла выше +70 C - перегрев сокращает срок службы механики
• Для удобства обслуживания применяйте модели с вспомогательным контактом XF9 - он передаёт сигнал о состоянии в систему SCADA
