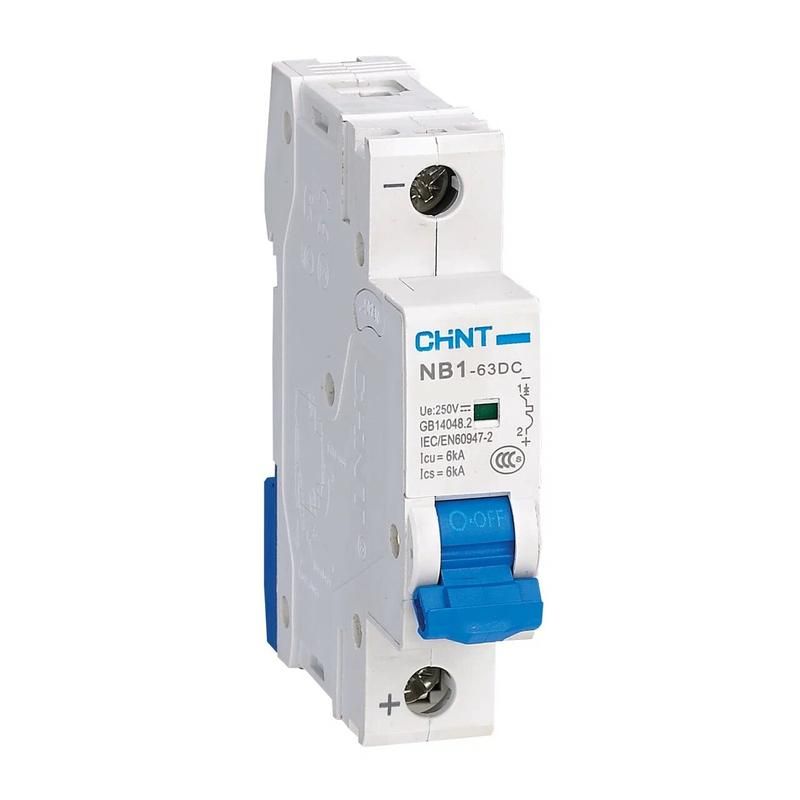

Выключатель автоматический однополюсный NB1-63DC 1P 63A 6кА х-ка C 250В DC (R) | 182712 CHINT

Автоматический выключатель модульный однополюсный 63А 6кА характеристика C 250В DC (R) NB1-63DC предназначен для защиты цепей постоянного тока в распределительных щитах промышленного оборудования. Бренд CHINT обеспечивает надежность в условиях высоких нагрузок, а артикул NB1-63DC указывает на серию, адаптированную под постоянный ток.

Назначение и область применения

Автоматический выключатель модульный однополюсный 63А 6кА характеристика C 250В DC (R) NB1-63DC защищает сети постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, промышленных конвейерах, солнечных электростанциях, зарядных станциях для электромобилей и других установках с источниками постоянного тока до 250 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 250 В DC - работает исключительно в цепях постоянного тока
• Отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи)
• Количество полюсов: 1 - управляет одной фазой цепи постоянного тока
• Напряжение изоляции: 300 В - гарантирует безопасную работу при кратковременных скачках до этого значения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным импульсным перенапряжениям
• Степень защиты: IP20 - защищен от доступа пальцев и твердых предметов, но не герметичен
• Рабочая температура: от -35C до +70C - подходит для холодных и жарких помещений
• Модульная ширина: 1 модуль (18 мм) - совместим с типовой DIN-рейкой
• Частота: 50–60 Гц - указано для справки, так как устройство работает в цепях постоянного тока
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренной запыленностью и отсутствием проводящей пыли

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 63А 6кА характеристика C 250В DC (R) NB1-63DC монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, поддерживающие кабель сечением до 25 мм2, а также шины типа PIN и FORK. Устройство совместимо с другими модулями серии NB1-63DC, что позволяет собирать комбинированные щиты с несколькими полюсами. Для многополюсных решений используются модели 2P и 4P этой же серии.

Безопасность и стандарты

Устройство соответствует требованиям категории применения A (по IEC 60947-2) и имеет степень загрязнения 2, что определяет условия эксплуатации в контролируемых промышленных средах. Напряжение изоляции 300 В и импульсное напряжение 4 кВ обеспечивают электроизоляционную безопасность при нормальных и аварийных режимах. Отсутствие герметизации (IP20) требует установки внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (6 кА) - надежно защищает даже при серьезных КЗ в DC-сетях
• Универсальная характеристика C - баланс между чувствительностью и отказоустойчивостью при пусковых токах
• Индикация положения контактов - визуальное определение состояния (включен/отключен/сработал)
• Поддержка дополнительных модулей - возможность установки вспомогательных контактов, расцепителей и сигнальных элементов
• Широкий диапазон температур - работает в суровых климатических условиях без снижения надежности

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока до 250 В
• IP20 не допускает установку во влажных, пыльных или открытых зонах - требуется корпус щита
• Не предназначен для частых операций включения/выключения - механический ресурс 20 000 циклов, электрический - 1500
• Ограниченная мощность по сравнению с двух- и четырехполюсными версиями - для более высоких напряжений (до 1000 В DC) используйте другие модели серии NB1-63DC

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением 240 В
• Отключение цепи питания преобразователя частоты в системе автоматизации
• Щит зарядной станции для электрокара с постоянным током 250 В
• Групповая защита в промышленном оборудовании с батарейными массивами

Практические советы

• Выбирая автоматический выключатель модульный однополюсный 63А 6кА характеристика C 250В DC (R) NB1-63DC, проверьте соответствие напряжения вашей системы - не превышайте 250 В DC
• Для увеличения функциональности щита используйте дополнительные модули: XF9 (состояние), XF9J (аварийный сигнал), S9/V9 (удаленное отключение)
• Не устанавливайте этот аппарат рядом с источниками тепла выше +70C - возможен выход из строя механизма
• При сборке щита убедитесь, что все кабели затянуты с моментом, рекомендованным производителем - слабый контакт вызывает нагрев
• Если нужна защита нескольких цепей DC - выбирайте 2P или 4P варианты NB1-63DC, а не параллельное включение однополюсных
