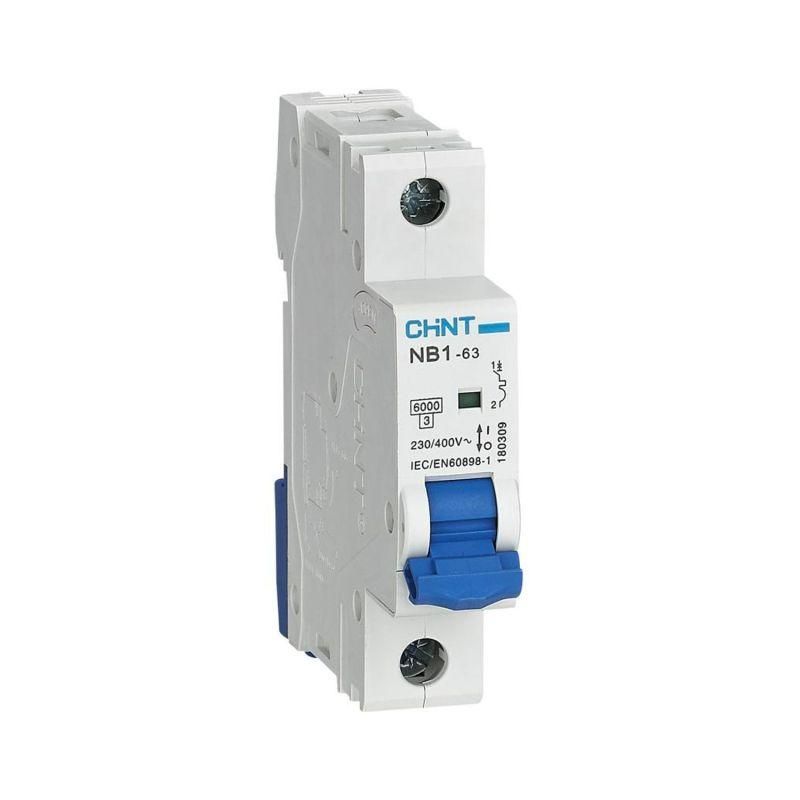

Выключатель автоматический однополюсный NB1-63 1P 63A 6кА х-ка C (DB) (R) | 179626 CHINT

Автоматический выключатель CHINT NB1-63 - однополюсный модульный аппарат с номинальным током 63 А и характеристикой срабатывания C, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Устройство устанавливается на DIN-рейку и совместимо с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель CHINT NB1-63 используется для защиты однофазных цепей с током до 63 А. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и производственных помещений. Применяется для защиты групповой проводки, розеточных контуров, мощных потребителей - например, кондиционеров, бойлеров, сварочных аппаратов. Характеристика C обеспечивает срабатывание при кратковременных пусковых токах, что делает его подходящим для оборудования с высоким пусковым током - двигателей, ламп накаливания, трансформаторов.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 230 В (до 400 В в трёхфазной сети)
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - защищён от скачков напряжения
• Тип тока: переменный (AC), частота 50–60 Гц
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные кабели от 1 до 25 квадратных миллиметров
• Модульная ширина: 1 модуль (18 мм)
• Глубина монтажа: 77,8 мм - требует достаточного места внутри щита
• Рабочая температура: от -25 C до +40 C - не рекомендован для установки вне помещений без термозащиты
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, повышая надёжность системы

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы для кабеля сечением 1–25 мм2 - можно использовать как одножильные, так и многожильные провода. Также возможна коммутация с шинами типа PIN и FORK. Ширина 1 модуль позволяет легко размещать несколько автоматов в одном ряду. Для правильного монтажа необходимо соблюдать свободное пространство вокруг аппарата - особенно учитывать глубину 77,8 мм, чтобы не задеть соседние элементы. Автомат не имеет фиксированного направления подключения - вход и выход взаимозаменяемы.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Имеет класс токоограничения 3, что снижает тепловую и механическую нагрузку на проводку при КЗ. Индикация положения контакта - окно на корпусе показывает «I» (включено) и «O» (выключено). Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают безопасность при колебаниях сети. IP20 не защищает от воды и пыли - применение возможно только во внутренних щитах, исключающих доступ влаги.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно работает даже при серьёзных КЗ
• Характеристика C оптимальна для бытовых и промышленных нагрузок с пусковыми токами
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабелей
• Механическая долговечность - 20 тысяч циклов работы
• Возможность дополнительной комплектации - можно установить вспомогательные контакты XF9, сигналы аварии XF9J или расцепители S9/V9
• Простая индикация положения - наглядное определение состояния автомата без тестера

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях - степень защиты IP20 не предохраняет от влаги
• Не подходит для постоянных частых включений - рассчитан на нечастые операции (не более 10 тыс. электрических циклов)
• Только для переменного тока - нельзя использовать в цепях постоянного тока
• Максимальная рабочая температура +40 C - при повышенных температурах в щите требуется принудительное охлаждение
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире с подключенными компьютерами, телевизором и зарядными устройствами
• Отключение питания кондиционера мощностью до 14 кВт
• Щитовая защита насоса или компрессора с высоким пусковым током
• Линия питания сварочного аппарата в мастерской
• Общий автомат для освещения в административном здании

Практические советы

• Выбирая автомат CHINT NB1-63, проверьте соответствие сечения кабеля - используйте провод минимум 10 мм2 для тока 63 А, чтобы избежать перегрева
• При установке в плотно набитый щит учтите глубину 77,8 мм - не забудьте про место для других устройств и проводов
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО - он сам не реагирует на токи утечки
• Если планируете удалённую сигнализацию срабатывания - выбирайте версию с дополнительным контактом XF9J
• Не используйте для защиты цепей с постоянным током - это нарушит работу расцепителя и может вызвать отказ
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что указаны именно 63 А и характеристика C
