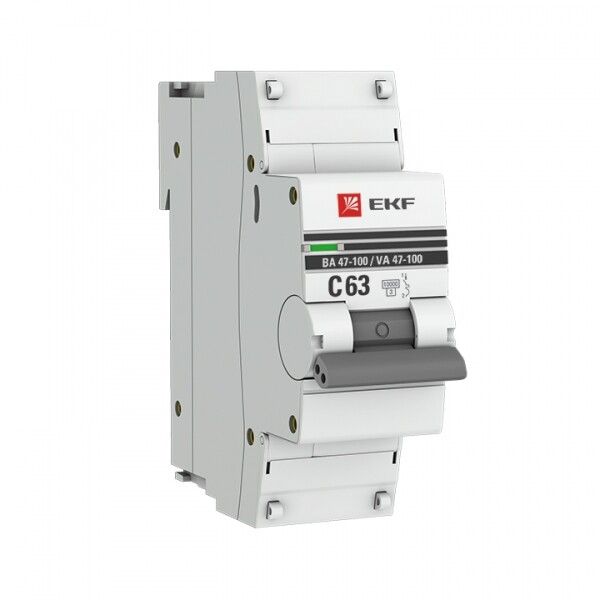

Автоматический выключатель ВА 47-100 1P 63А (C) 10kA EKF PROxima - mcb47100-1-63C-pro

Автоматический выключатель ВА 47-100 63А тип C 10кА от бренда EKF - надёжное устройство защиты для однофазных цепей в бытовых и промышленных системах. Модель из серии PROxima обеспечивает защиту от перегрузок и коротких замыканий, легко устанавливается на DIN-рейку и соответствует современным нормам безопасности.

Назначение и область применения

Автоматический выключатель ВА 47-100 63А тип C 10кА предназначен для защиты электрических цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Он защищает проводку и оборудование от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Применяется в жилых домах, офисах, торговых помещениях и на производстве - например, для защиты групп освещения, розеточных контуров, маломощных станков и конвейеров.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В (переменный ток AC);
• Количество полюсов: 1 - управляет одной фазой сети;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки);
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Сечение провода: 1–35 мм2 - совместим с медными проводниками этого диапазона;
• Класс токоограничения: 3 - высокий уровень быстродействия, снижающий энергию КЗ;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки;
• Рабочая температура: от –10 C до +50 C - не рекомендуется для холодных помещений без отопления;
• Ширина: 1,5 модуля (27 мм) - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 45 мм - требует достаточного места внутри щита;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ;
• Категория перенапряжения: III - рассчитана на использование в распределительных устройствах среднего уровня;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным импульсам, например, от грозовых разрядов;
• Срок гарантии: 84 месяца (7 лет).

Совместимость и монтаж

Автоматический выключатель ВА 47-100 63А тип C 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы для проводов сечением 1–35 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - не переусердствовать, чтобы не повредить пластиковые элементы. Устройство совместимо с другими автоматами серии ВА 47-100 от EKF, что позволяет легко формировать сборочные группы в щите. Рекомендуется использовать с ответвительными планками и перемычками для удобства подключения нескольких устройств.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает его соответствие международным стандартам на автоматические выключатели для бытового и аналогичного использования. Класс токоограничения 3 и импульсное напряжение 4 кВ обеспечивают повышенную безопасность при аварийных ситуациях. Исполнение УХЛ3.1 допускает применение в условиях умеренного климата с возможностью колебаний температуры и влажности, характерных для большинства регионов РФ.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для объектов с потенциально высоким током КЗ;
• Характеристика “C” - идеальна для смешанных нагрузок, где есть легкий пусковой ток (электроника, освещение, бытовая техника);
• Компактная форма (1,5 модуля) - экономит место в распределительном щите;
• Надёжные контактные группы - минимизируют нагрев и окисление при длительной работе;
• Яркая рычажная ручка - легко отличить положение “вкл/выкл”, даже в плохо освещённом щите;
• Длительная гарантия - 7 лет свидетельствуют о качестве материалов и сборки.

Ограничения применения

• Не предназначен для трёхфазных цепей - требуется три таких автомата для полной защиты;
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной герметизации корпуса щита;
• Работает только при температуре выше –10 C - не подходит для неотапливаемых объектов зимой;
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током нужен отдельный УЗО;
• Подходит только для переменного тока - не используется в цепях постоянного тока (DC).

Примеры использования

• Защита розеточной группы в квартире с мощными приборами (стиральная машина, микроволновка, утюг);
• Отключение осветительной линии с люминесцентными и LED-светильниками;
• Щитовая защита входа в небольшую мастерскую с компрессором или точильным станком;
• Фазовый автомат в распределительном щите многоквартирного дома, установленный после главного рубильника.

Практические советы

• Выбирая автомат ВА 47-100 63А тип C 10кА, проверьте суммарную мощность подключаемых приборов - она не должна превышать 14,5 кВт (при 230 В);
• При монтаже используйте провода сечением не менее 10 мм2 для 63 А - меньшие сечения будут греться;
• Если в цепи есть двигатель или насос, убедитесь, что пусковой ток не превышает 5–7× от 63 А - иначе выберите характеристику D;
• Для комплексной защиты всегда сочетайте этот автомат с УЗО (устройство защитного отключения) на 30 мА;
• Проверяйте состояние контактов каждые 2–3 года - особенно в местах с высокой влажностью или запылённостью;
• При замене старого автомата - убедитесь, что новый точно соответствует по току, характеристике и глубине монтажа.
