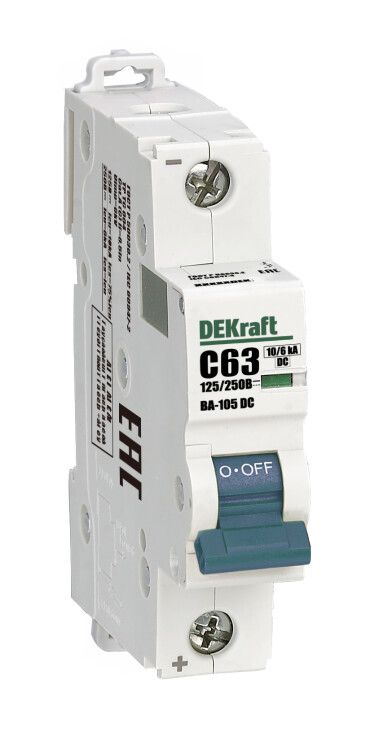

Выключатель автоматический однополюсный ВА-105 1P характеристика С 63A 250В DC | 13385DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Номинальный ток 63 А, напряжение до 250 В DC, монтаж на DIN-рейку. Подходит для промышленной и бытовой автоматики.

Назначение и область применения

Автоматический выключатель ВА-105 DC предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в системах с постоянным током: солнечные электростанции, аккумуляторные батареи, системы управления транспортом, промышленные контроллеры, зарядные устройства, освещение на светодиодах с DC-питанием.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 250 В DC - предельное напряжение цепи, для которой рассчитана защита;
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC - максимальный ток КЗ, который выключатель может безопасно отключить;
• Количество полюсов: 1 - управление одним проводником (обычно фазой или плюсом в DC-цепи);
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средним пуском (например, двигатели, преобразователи);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги - устанавливается внутри щитов;
• Ширина: 1 модуль (18 мм) - совместим с типовой DIN-рейкой;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные жилы до этого размера;
• Частота: 50 Гц - указана для справки, не влияет на работу в DC-цепях;
• Исполнение: стационарное - не предназначено для перемещения или частых демонтажей;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность, но не конденсация;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту на автоматы для DC.

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в распределительных щитах рядом с другими аппаратами. Для подключения используйте клеммы, рассчитанные на кабель до 35 мм2. Обязательно затягивайте зажимы моментом, рекомендованным производителем - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.

Не подключайте к этому выключателю переменный ток (AC) - он не предназначен для работы с AC и может выйти из строя.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности для оборудования постоянного тока. Отключение происходит за счет теплового и электромагнитного расцепителей, обеспечивающих надежную защиту. Индикатор состояния (окошко) четко показывает: “I” - включен, “O” - отключен, даже если рукоятка случайно закрыта крышкой.

Преимущества

• Специально адаптирован для цепей постоянного тока - отличается от AC-автоматов конструкцией дугогашения;
• Высокая отключающая способность (до 10 кА) обеспечивает защиту даже при серьезных КЗ;
• Индикатор положения рукоятки - удобен при диагностике и обслуживании;
• Компактный формат (1 модуль) экономит место в щите;
• Работает в широком диапазоне температур - подходит для холодных помещений и неутепленных объектов.

Ограничения применения

• Не используется в цепях переменного тока (AC) - возможен отказ или возгорание;
• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного щита;
• Не подходит для частых коммутаций (более 1000 раз в год) - не является контактором;
• При напряжении выше 250 В DC - риск неполного гашения дуги и выхода из строя;
• Не рекомендуется для защиты цепей с высокими импульсными токами (например, мощные инверторы без фильтров) - может ложное срабатывание.

Примеры использования

• Щит солнечной электростанции - защита от КЗ в массиве фотоэлементов и на входе инвертора;
• Аккумуляторный банк 24 В или 48 В DC - контроль перегрузки при работе насосов или освещения;
• Железнодорожные системы сигнализации - питание от батарей и выпрямителей;
• Промышленные станки с DC-двигателями - защита силового контура;
• Системы автономного питания (UPS) - защита выхода постоянного тока.

Практические советы

• Выбирая автомат ВА-105 DC, проверьте, чтобы рабочее напряжение вашей цепи не превышало 250 В DC - даже 260 В может быть опасно;
• При использовании в цепях с большими емкостями (батареи, конденсаторы) убедитесь, что ток КЗ не превышает 6 кА при 250 В - иначе выбирайте более мощный аппарат;
• Подключайте кабель строго до 35 мм2 - меньшие сечения не проблема, большие - требуют переходника или другого автомата;
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания;
• Перед первым запуском проверьте индикатор: при включении рукоятка должна быть внизу, окно - “I”, при отключении - “O”.
