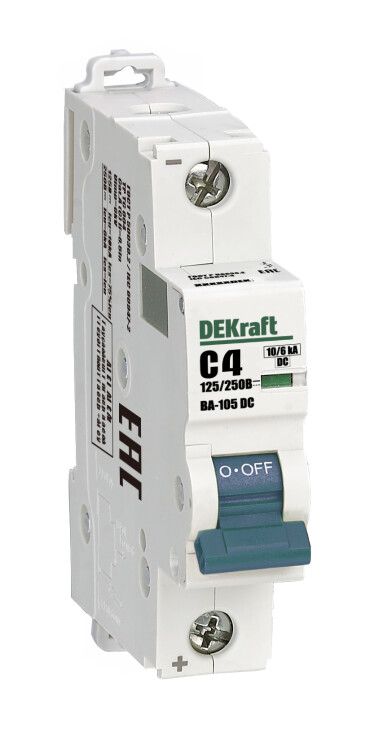

Выключатель автоматический однополюсный ВА-105 1P характеристика С 4A 250В DC | 13376DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для промышленного и бытового использования, устанавливается на DIN-рейку, имеет однополюсную конструкцию и номинальный ток 4 А при напряжении до 250 В DC.

Назначение и область применения

Автоматический выключатель ВА-105 DC предназначен исключительно для защиты электрических цепей постоянного тока (DC). Он срабатывает при превышении допустимой нагрузки (перегрузка) или возникновении короткого замыкания. Применяется в системах, где используется постоянный ток: солнечные электростанции, системы энергохранения (батареи), промышленная автоматизация, транспорт (электромобили, железнодорожные системы), управление освещением и оборудование с источниками питания постоянного тока.

Технические характеристики

• Номинальный ток: 4 А - максимальный длительный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 250 В DC - предельное напряжение постоянного тока, при котором обеспечивается безопасная отключающая способность;
• Количество полюсов: 1 - защищает одну линию постоянного тока;
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током, например, электронные устройства, светодиодные драйверы, малые двигатели;
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Ширина: 1 модуль (18 мм) - совместим с типовой DIN-рейкой;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и повышенной влажности, подходит для неотапливаемых помещений;
• Способ монтажа: на DIN-рейку - стандартный способ фиксации в щитках;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к аппаратам защиты цепей постоянного тока.

Совместимость и монтаж

Выключатель ВА-105 DC устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтами - затягивать необходимо усилием, указанным в инструкции, чтобы избежать перегрева контактов. Максимальное сечение кабеля - 25 мм2, что позволяет использовать как многожильные, так и одножильные провода. Обязательно соблюдать полярность при подключении: вход и выход должны быть правильно ориентированы, особенно в цепях высокой мощности. Несоблюдение полярности может повлиять на надёжность срабатывания.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и соответствует МЭК 60947-2-2006 - нормам для аппаратов защиты цепей постоянного тока. Отличительная особенность - наличие индикатора состояния: оконце на корпусе чётко показывает, находится ли рычаг во включенном ("I") или отключенном ("O") положении, даже если он механически заклинен. Это снижает риск ошибочного обслуживания.

Преимущества

• Специально адаптирован для цепей постоянного тока - обычные автоматы переменного тока не подходят для DC;
• Высокая отключающая способность (до 10 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах;
• Компактный формат (1 модуль) - экономит место в распределительных щитах;
• Индикатор положения - повышает удобство диагностики и безопасности при работе;
• Работает в широком диапазоне температур - подходит для холодных и сырых помещений.

Ограничения применения

• Не предназначен для цепей переменного тока (AC) - использование на AC может привести к отказу или опасному перегреву;
• IP20 - не защищён от брызг, пыли и влаги - нельзя устанавливать в открытых или влажных местах без дополнительной защиты (например, в герметичном корпусе);
• Номинальное напряжение 250 В DC - не следует применять в системах выше этого значения, включая некоторые высокоёмкостные батарейные массивы;
• Характеристика "C" не подходит для очень больших пусковых токов - например, для крупных двигателей или импульсных нагрузок лучше выбрать "D".

Примеры использования

• Защита солнечных панелей в мини-ЭС - от перегрузки при увеличении выработки;
• Щитовая защита в электрокаре или гибриде - для цепей 48–250 В DC;
• Контроль питания контроллеров и PLC в промышленных автоматах;
• Цепи зарядки аккумуляторов в UPS-системах;
• Освещение на основе LED-драйверов с питанием от постоянного тока.

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - 250 В DC максимум, не более!
• При использовании в системах с большими емкостями (например, литий-ионные батареи) учтите возможные скачки тока при подключении - возможно, потребуется предварительное ограничение тока через резистор;
• Не используйте этот автомат вместо разъединителя - он не предназначен для частого ручного отключения под нагрузкой;
• При сборке щита следите за плотностью подключения клемм - плохой контакт вызывает нагрев и преждевременный выход из строя;
• Если требуется защита нескольких цепей DC - можно комбинировать несколько ВА-105 DC на одной рейке, соблюдая шаг 18 мм.
