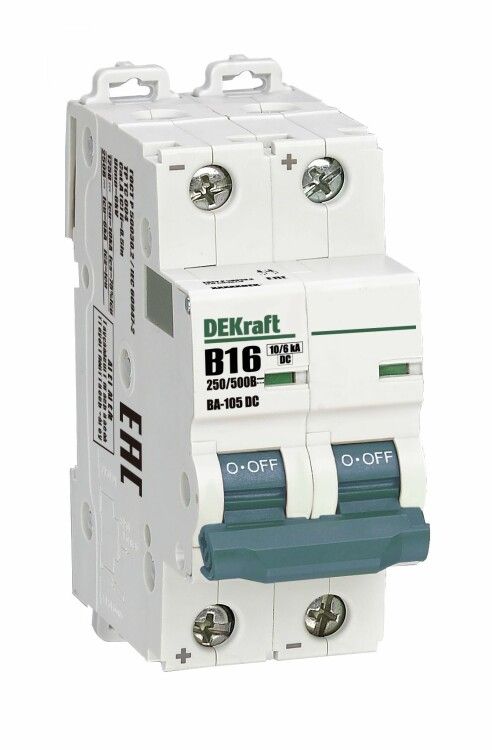

Выключатель автоматический двухполюсный ВА-105 2P B кривая 16A 500В DC | 13367DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот двухполюсный аппарат с номиналом 16 А и кривой срабатывания B подходит для промышленных и бытовых систем, где требуется надёжная коммутация до 500 В DC. Артикул 13367dek соответствует модели, устанавливаемой на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от сверхтоков - перегрузок и коротких замыканий. Применяется там, где используется DC-напряжение: системы автономной энергетики (солнечные станции, аккумуляторные батареи), тяговые сети транспорта, оборудование управления, зарядные устройства, промышленные контроллеры и преобразователи частоты.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 500 В DC - предельное рабочее напряжение цепи постоянного тока
• Количество полюсов: 2 - одновременно отключаются два провода (плюс и минус)
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, освещение, малые двигатели)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC - максимальный ток КЗ, который выключатель может безопасно прервать
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого размера
• Частота: 50 Гц - указана для совместимости с переменным током в смешанных системах, но устройство работает только с DC
• Исполнение: стационарное - предназначено для жесткой фиксации, не для перемещений
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −40C до +40C и повышенной влажностью
• Способ монтажа: DIN-рейка - стандартизированная система крепления шириной 35 мм
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствие международному стандарту на автоматы для DC

Совместимость и монтаж

Выключатель ВА-105 DC устанавливается исключительно на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с болтами - затягивать необходимо усилием, достаточным для плотного контакта, но без изгиба провода. Максимальное сечение кабеля - 25 мм2, более толстые провода не войдут. Подключение возможно только в цепях постоянного тока: применение в AC-сетях недопустимо! Индикатор состояния (оконце на корпусе) показывает “ON” или “OFF”, даже если рычаг заблокирован.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности для оборудования постоянного тока. Отключающая способность проверена на реальных условиях КЗ. Однако IP20 не обеспечивает защиту от внешней среды - использовать в сырых, пыльных или открытых местах нельзя. Наличие индикатора снижает риск случайного включения при обслуживании.

Преимущества

• Работает в высоких напряжениях DC до 500 В - редкая возможность среди аналогичных изделий
• Кривая B позволяет избежать ложных срабатываний при пуске двигателей или LED-устройств
• Физически компактен: всего 2 модуля, экономит место на щите
• Индикатор состояния повышает удобство диагностики и безопасность при ремонте
• Поддерживает стандартные DIN-рейки - легко интегрируется в существующую сборку

Ограничения применения

• Не переменного тока - использование в сетях 220/380 В AC вызовет отказ или опасность возгорания
• IP20 - не подходит для улицы, ванной комнаты, цехов с брызгами или пылью
• Максимальный ток КЗ при 500 В - 6 кА; при больших значениях возможен пробой
• Не рекомендован для частых операций включения/выключения - не является контактным аппаратом
• Не имеет функции дифференциальной защиты - требует отдельного УЗО при необходимости защиты человека

Примеры использования

• Защита солнечной электростанции: от батарей 48–400 В DC к инвертору
• Щит управления лифтом или эскалатором - питание от аккумуляторов
• Цепи питания промышленных PLC и датчиков в цехах с DC-шиной
• Зарядные станции для электромобилей (низковольтные секции)
• Системы бесперебойного питания (UPS) с выходом на постоянном токе

Практические советы

• Перед монтажом убедитесь, что напряжение в цепи действительно постоянное - используйте тестер
• Выбирайте сечение кабеля ≤25 мм2: слишком толстый провод не закрепится, слишком тонкий - будет греться
• При группировке нескольких автоматов соблюдайте минимальный зазор между ними - теплоотвод важнее, чем плотность
• Не используйте этот выключатель вместо рубильника - он не предназначен для частого ручного отключения
• Проверьте маркировку на корпусе перед установкой: ВА-105 DC отличается от AC-версий внешне, но не всегда по цвету
• Для систем выше 250 В DC обязательно соблюдайте правила работы с высоким напряжением - даже при отключенном состоянии есть потенциальная опасность
