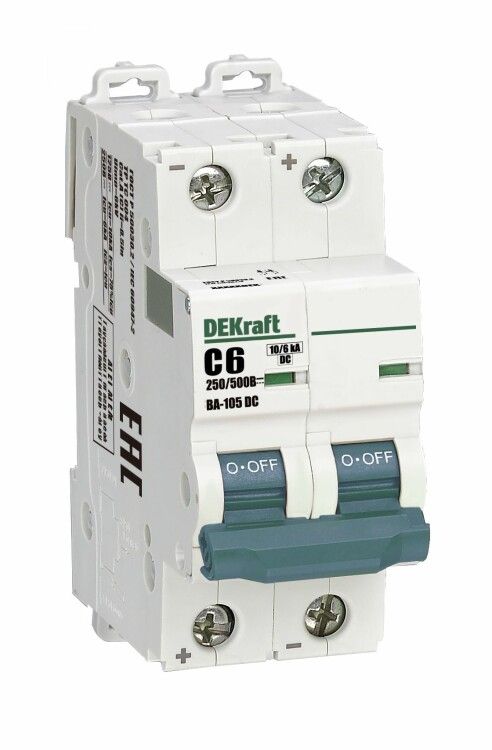

Выключатель автоматический двухполюсный ВА-105 2P C кривая 6A 500В DC | 13389DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство на 6 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надёжная защита цепей постоянного тока.

Назначение и область применения

Выключатель ВА-105 DC используется для защиты электрических цепей постоянного тока от сверхтоков - перегрузок и коротких замыканий. Применяется в системах с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, системы управления, тяговые сети транспорта, зарядные устройства, промышленные контроллеры и оборудование с питанием 500 В DC.

Технические характеристики

• Номинальный ток: 6 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 500 В DC - работает в цепях постоянного тока до этого значения
• Количество полюсов: 2 - защищает два провода (плюс и минус)
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC - способен безопасно прервать аварийный ток указанной величины
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки в закрытые щиты
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные жилы до этого размера
• Способ монтажа: на DIN-рейку - совместим со стандартными рейками шириной 35 мм
• Частота: 50 Гц - указана для справки, не влияет на работу в цепях постоянного тока
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью повышенной влажности и температур до -40 C
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием, достаточным для плотного контакта, но без излишнего давления, чтобы не повредить жилу. Подключение возможно как одножильными, так и многожильными проводниками с опрессовкой. Обязательно соблюдайте полярность при подключении к цепям постоянного тока - хотя аппарат не зависит от направления тока, правильная коммутация снижает риск возникновения дуги.

Безопасность и стандарты

Выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности при работе в цепях постоянного тока. Отличительная особенность - индикатор состояния: окно на корпусе чётко показывает, находится ли рычаг во включенном ("I") или отключенном ("O") положении, даже если он физически зафиксирован в промежуточном состоянии. Это важно для диагностики и обслуживания.

Преимущества

• Работает в высоковольтных цепях постоянного тока до 500 В - редкая возможность среди аналогичных устройств
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность при серьёзных авариях
• Индикатор положения контактов - удобен для оперативного контроля без вскрытия щита
• Поддерживает большие сечения кабелей (до 25 мм2) - подходит для мощных нагрузок
• Климатическое исполнение УХЛ4 - надёжно работает в неотапливаемых помещениях и на улице внутри щитов

Ограничения применения

• Не предназначена для переменного тока - использование на AC приведёт к отказу или опасному перегреву
• IP20 - нельзя использовать в открытых, запылённых или влажных местах без дополнительной защиты
• Отключающая способность снижается при увеличении напряжения: при 500 В DC - всего 6 кА, поэтому проверяйте расчётные токи КЗ в вашей сети
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита солнечных панелей в малых ЭС - предохраняет от КЗ в массиве батарей
• Цепи питания 48 В или 240 В DC в серверных и телеком-шкафах
• Системы управления электроприводами на производстве
• Щиты зарядных станций для электромобилей
• Аккумуляторные батареи в резервных источниках питания (ИБП)

Практические советы

• Перед установкой проверьте, что напряжение в цепи действительно постоянное - случайное подключение к AC может вывести устройство из строя
• При использовании в цепях с высокими импульсными токами (например, при запуске двигателей) убедитесь, что пусковой ток не превышает 10×6 А = 60 А - иначе возможны ложные срабатывания
• Для цепей с напряжением 500 В DC обязательно используйте кабель с подходящей изоляцией - стандартная изоляция 600 В AC недостаточна
• При групповой установке нескольких выключателей ВА-105 DC оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Проверяйте целостность индикатора после каждого срабатывания - если окно не меняет цвет, это может означать механический отказ механизма
