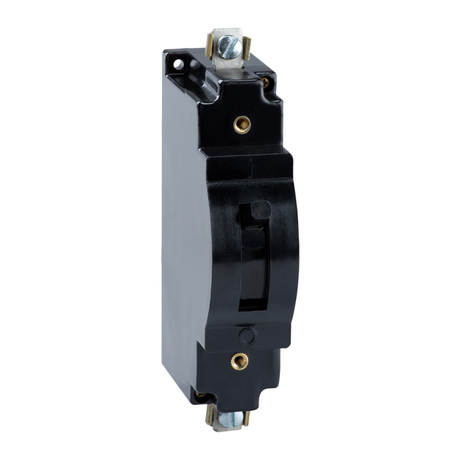

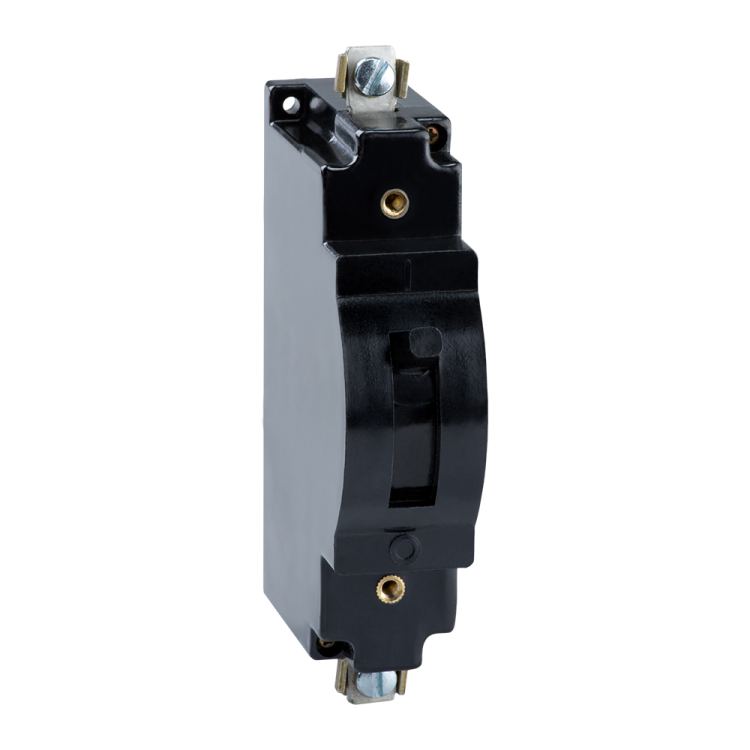

Выключатель автоматический А63-М-6,3А-5Iн-110DC-У3 | 104003 КЭАЗ

Автоматический выключатель А63-М-6,3А-5Iн-110DC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в устройствах с частым ручным управлением.

Назначение и область применения

Выключатель А63-М-6,3А-5Iн-110DC-У3 предназначен для коммутации и защиты электрических цепей постоянного тока. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку до 30 раз в сутки. Применяется в системах управления, батарейных массивах, промышленной автоматике, транспорте и оборудовании с питанием от постоянного тока 110 В.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 6,3 А
• Количество полюсов: 1
• Тип расцепителя: электромагнитный, уставка срабатывания - 5Iн (31,5 А)
• Номинальная отключающая способность: 2,5 кА
• Диапазон настройки защиты от перегрузки: фиксированная - 6,3 А
• Диапазон срабатывания при коротком замыкании: 1,8 А (минимальный порог срабатывания магнитного расцепителя)
• Максимальное сечение кабеля: 6 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Привод: ручной рычажковый механизм
• Дугогасительная камера: есть - обеспечивает безопасное гашение дуги при отключении
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель А63-М-6,3А-5Iн-110DC-У3 рассчитан на монтаж на печатную плату. Для установки требуется подготовить отверстие соответствующего размера - он имеет стационарное исполнение и не предусматривает крепление на DIN-рейку. Соединение проводов осуществляется через винтовые зажимы, допускающие зачистку жил до 6 мм2. Не используйте многожильные провода без наконечников - возможна потеря надежности контакта. Монтаж следует выполнять в условиях, исключающих механические воздействия и попадание посторонних предметов внутрь аппарата.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам на автоматические выключатели. Наличие дугогасительной камеры снижает риск возгорания при отключении высоких токов. Выключатель А63-М-6,3А-5Iн-110DC-У3 не предназначен для работы в средах с взрывоопасными газами, пылью или агрессивными химическими веществами. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2505/20).

Преимущества

• Фиксированный порог срабатывания - не требует настройки после установки
• Высокая отключающая способность (2,5 кА) - надежно отключает даже значительные КЗ
• Широкий диапазон рабочих температур (-40…+60 C) - подходит для суровых условий
• Литой корпус - прочный, герметичный, устойчив к внешним повреждениям
• Рычажковый привод - удобен для ручного управления, хорошо видимое положение

Ограничения применения

• Не применяется в сетях переменного тока - только для DC 110 В
• IP20 - нельзя использовать во влажных, запыленных или открытых помещениях
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или удалённое управление
• Монтаж только на плату - не совместим с DIN-рейками и шасси
• Частота включения-отключения не более 30 раз в сутки - не для частого циклического управления

Примеры использования

• Защита цепей питания контроллеров в промышленных станках с постоянным током 110 В
• Отключение батарейных блоков в автономных системах энергоснабжения
• Коммутация нагрузки в железнодорожной аппаратуре и трамвайных системах
• Защита силовых модулей в системах зарядки электротранспорта

Практические советы

• Перед установкой проверьте соответствие номинала тока нагрузки - 6,3 А не должен превышаться длительно
• При использовании медных проводов сечением 6 мм2 обязательно зачищайте жилы до металлического блеска и плотно затягивайте винты
• Не устанавливайте рядом с источниками тепла выше +60 C - это снизит срок службы расцепителя
• Проверяйте состояние механизма перед каждым включением - особенно при работе в условиях вибраций
• Если нужна возможность дистанционного контроля состояния - выбирайте другую модель из серии А63 с вспомогательными контактами
