Автоматический ввод резерва на 3 ввода без секционирования АВР-701 | 27313DEK DEKraft APC

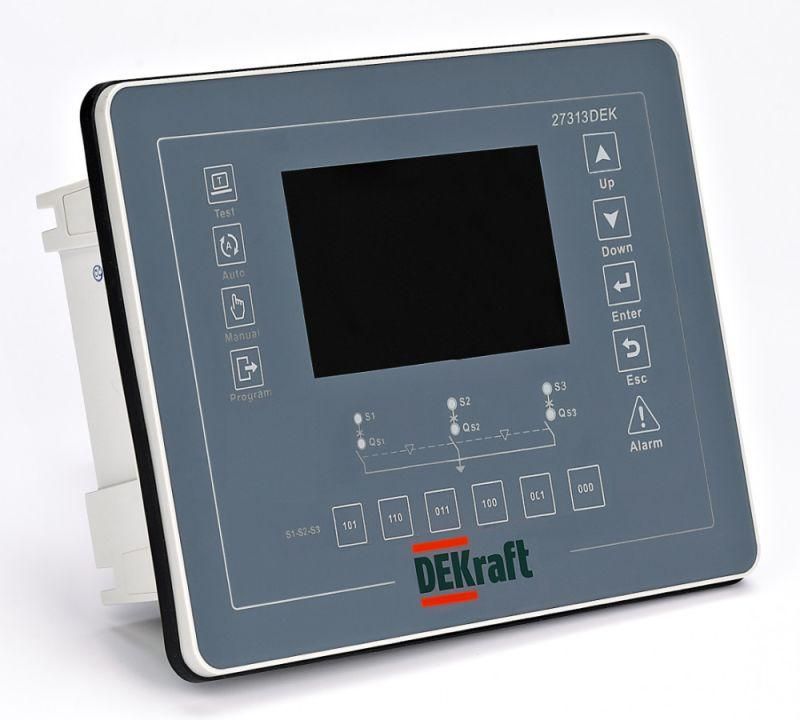

Автоматический ввод резерва на 3 ввода без секционирования АВР-701 от DEKraft - это компактный блок управления, обеспечивающий бесперебойное питание объекта за счёт переключения между тремя источниками электроэнергии. Устройство предназначено для установки на монтажную плату и применяется там, где важна надёжность и минимизация ручного вмешательства.

Назначение и область применения

АВР-701 предназначен для автоматического переключения нагрузки между тремя источниками питания - основным, резервным и дополнительным резервом - при отказе или отклонении параметров сети. Устройство работает без участия оператора: анализирует напряжение, частоту и фазу каждого ввода, затем выбирает оптимальный источник согласно заранее заданной логике. Подходит для систем энергообеспечения промышленного оборудования, насосных станций, систем вентиляции, серверных помещений и других объектов, где недопустимы простои.

Технические характеристики

• Номинальный ток: 10 А - максимальный рабочий ток, который устройство может коммутировать;
• Номинальное напряжение: 415 В - рассчитано на трёхфазную сеть с линейным напряжением до 415 В;
• Номинальное напряжение питания: 415 В - блок получает питание от той же сети, которую контролирует;
• Тип изделия: Блок управления - не является автоматическим выключателем, а управляет внешними контактными аппаратами;
• Степень защиты: IP65 - защищён от пыли и струй воды, подходит для установки в помещениях с повышенной влажностью или запылённостью;
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или внутреннюю плату шкафа, не имеет корпуса;
• Количество контактов: 2 НО / 2 НЗ - два нормально открытых и два нормально закрытых выхода для управления исполнительными механизмами (например, контакторами);
• Гарантийный срок: 36 месяцев - длительная гарантия, подтверждающая надёжность сборки;
• Исполнение рукоятки: Несъемная - ручное управление отсутствует, работа только автономная или через программирование.

Совместимость и монтаж

АВР-701 не содержит собственных силовых контактов - он управляет внешними контактными аппаратами (контакторами, автоматическими выключателями). Для работы требуется подключение трёх входных сигналов напряжения (по три провода на каждый ввод) и двух выходных цепей управления. Установка выполняется на монтажную плату внутри распределительного щита. Кабели подключаются к клеммникам устройства. Обязательно проверьте соответствие сечения проводов номинальному току 10 А. Программирование логики переключения осуществляется через встроенный ЖК-дисплей - доступны настройки порогов напряжения, времени задержки, приоритета вводов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электронных блоков управления в промышленных сетях. Степень защиты IP65 обеспечивает безопасную работу в условиях пыли и брызг. Отсутствие ручного управления снижает риск неквалифицированного вмешательства. Гарантия 3 года указывает на соответствие стандартам качества производства компании DEKraft.

Преимущества

• Интеллектуальная логика переключения - исключает человеческий фактор при сбоях;
• ЖК-дисплей - позволяет видеть текущие параметры сети и настраивать алгоритмы без ПК;
• Цифровые измерения - точнее аналоговых схем, повышают надёжность диагностики;
• Высокая степень защиты IP65 - можно использовать в сложных условиях;
• Поддержка трёх вводов - гибкая система резервирования, подходящая для критически важных объектов.

Ограничения применения

• Не предназначен для прямого коммутации силовых цепей - требует внешних контакторов на ток выше 10 А;
• Не имеет встроенного резервного питания - при полном отключении всех трёх вводов устройство перестаёт работать;
• Не подходит для установки вне щита - отсутствует герметичный корпус, только монтаж на плату;
• Требует предварительной настройки - не работает “из коробки” без программирования логики переключения.

Примеры использования

• Производственный цех с двумя резервными генераторами - АВР-701 переключает нагрузку при сбое основного питания;
• Водонасосная станция - обеспечивает постоянную подачу воды даже при отключении городской сети;
• IT-комната с UPS и дизель-генератором - устройство координирует работу трёх источников без ручного вмешательства;
• Объекты ЖКХ - системы освещения, лифты, вентиляция с высокой требовательностью к бесперебойности.

Практические советы

• Перед установкой убедитесь, что все три ввода имеют одинаковое напряжение (до 415 В) и совпадающую частоту - иначе АВР-701 будет постоянно искать подходящий источник;
• Выбирайте контакторы с номиналом не ниже 10 А и с катушкой на 415 В - они должны точно соответствовать выходам устройства;
• Настройте временные задержки переключения (не менее 3–5 секунд) - это предотвращает ложные срабатывания при кратковременных просадках;
• Проверяйте полярность и фазировку подключаемых вводов - неверная фазировка может вызвать сбой в работе;
• При использовании в холодных помещениях следите за температурой окружающей среды - спецификация по температурному режиму не указана, но рекомендуется избегать замерзания конденсата.
