Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 50А 300мА AC OptiDin VD63-24C50-A-УХЛ4 - 103469 КЭАЗ

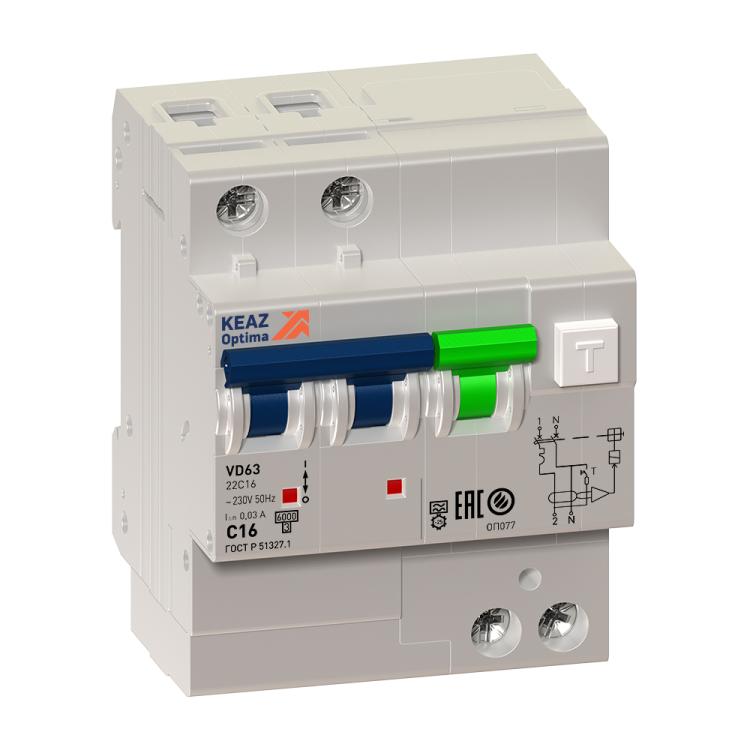

Автоматический выключатель дифференциальный КЭАЗ Optima с артикулом 103469 — двухполюсное устройство для защиты людей и оборудования от поражения током и перегрузок в сетях 230 В. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и общественных зданий.

Назначение и область применения

Выключатель автоматический дифференциальный КЭАЗ Optima 103469 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает от:

• утечек тока через человека или поврежденную изоляцию (при токе утечки 300 мА);
• перегрузок и коротких замыканий (характеристика срабатывания C);
• повреждений, вызванных импульсными токами (тип A — реагирует на переменный и выпрямленный ток утечки, включая импульсы от современной техники).

Подходит для защиты групповых цепей: кухонной техники, бойлеров, стиральных машин, насосов, конвейеров, станков. Особенно эффективен там, где есть оборудование с частотными преобразователями или импульсными источниками питания.

Технические характеристики

• Номинальный ток: 50 А — выдерживает длительную нагрузку до этого значения;
• Дифференциальный ток: 300 мА — чувствительность к утечкам, достаточная для защиты групповой линии (не для отдельных розеток — для них берут 30 мА);
• Тип тока утечки: A — реагирует на переменный и постоянный импульсный ток утечки (например, от сварочных аппаратов, ИБП, ЭПТ);
• Номинальное напряжение: 230 В AC — работает в однофазных сетях;
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при максимальном токе КЗ до 6000 А;
• Характеристика срабатывания: C — срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (двигатели, освещение);
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, защищает кабель и оборудование;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода до этого сечения;
• Степень защиты IP20: защита от прикосновения к токоведущим частям и предметов >12 мм; не предназначена для влажных мест;
• Ширина: 4 модуля (72 мм) — занимает место на DIN-рейке;
• Глубина монтажа: 5,5 мм — минимальная глубина для установки в корпусе;
• Рабочая температура: от –40 °C до +55 °C — можно использовать в неотапливаемых помещениях и на улице внутри щита;
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью;
• С коммутируемым нейтраль: да — нулевой провод также отключается при срабатывании, что соответствует требованиям безопасности;
• Частота: 50 Гц — для сетей России и стран СНГ;
• Нормативы: ГОСТ Р 51327.1-2010, ТУ3422-046-05758109-2008 — соответствие российским стандартам.

Совместимость и монтаж

Выключатель автоматический дифференциальный КЭАЗ Optima 103469 монтируется на стандартную DIN-рейку типа TS35. Ширина 4 модуля требует свободного места в щите. Для подключения используются зажимы на верхней и нижней части — допускаются одножильные и многожильные провода сечением до 25 мм². Обязательно соблюдать полярность: фаза и ноль подключаются строго согласно маркировке на корпусе. Устройство совместимо со всеми комплектующими серии OptiDin — одинаковые крепления, форма и шаг монтажа.

Безопасность и стандарты

Соответствует ГОСТ Р 51327.1-2010 и техническим условиям завода-изготовителя. Класс токоограничения 3 обеспечивает высокую степень защиты кабеля и оборудования при аварийных режимах. Коммутируемый нейтральный проводник исключает риск сохранения потенциала на нулевом контакте после отключения. Применение типа A делает устройство безопасным при использовании с оборудованием, создающим пульсирующий постоянный ток утечки — например, солнечными инверторами, зарядными станциями, частотными приводами.

Преимущества

• Объединяет два функционала (защита от утечки и перегрузки) в одном устройстве — экономит место в щите;
• Тип A — единственная подходящая опция для современного оборудования с электроникой;
• Класс 3 токоограничения — снижает тепловые и механические воздействия при КЗ;
• Работает при экстремальных температурах — подходит для неотапливаемых помещений и наружных щитов;
• Коммутируемый ноль — повышает уровень безопасности по сравнению с классическими УЗО;
• Совместим с сериями OptiDin — легко заменяется и интегрируется в существующие системы.

Ограничения применения

• Не предназначен для защиты отдельных розеток — 300 мА слишком велико для человеческой безопасности (для розеток нужен 30 мА);
• IP20 не обеспечивает защиту от воды и пыли — нельзя устанавливать во влажных помещениях без дополнительной герметизации щита;
• Не подходит для трехфазных систем — только для однофазных 230 В;
• Не имеет встроенного индикатора состояния — необходимо проверять вручную кнопкой “T”;
• Не рекомендован для цепей с постоянным током — только переменный (AC).

Примеры использования

• Защита группы розеток на кухне с микроволновкой, кофе-машиной и плитой;
• Щитовая защита водонагревателя или теплого пола;
• Цепь питания насоса в канализационной колодце;
• Линия для станка с ЧПУ или инверторного сварочного аппарата;
• Распределительный щит в гараже, ангаре или на даче с возможными перепадами температур.

Практические советы

• Проверяйте состояние устройства ежемесячно — нажимайте кнопку “T”, чтобы убедиться в работоспособности дифференциальной защиты;
• При монтаже используйте провода сечением не более 25 мм² — большие сечения не войдут в зажимы;
• Если требуется защита от утечек 30 мА (розетки, ванная), устанавливайте отдельный дифавтомат с меньшим порогом — этот модель не заменит его;
• Для щитов в сырых местах выбирайте модели с IP44 или выше — здесь IP20 недостаточно;
• При замене старого УЗО+автомата — этот дифавтомат займет меньше места, но потребуется проверить правильность подключения нуля и фазы;
• Учитывайте глубину монтажа 5,5 мм — при сборке щита с плотной компоновкой проверьте, поместится ли он без давления на соседние элементы.
