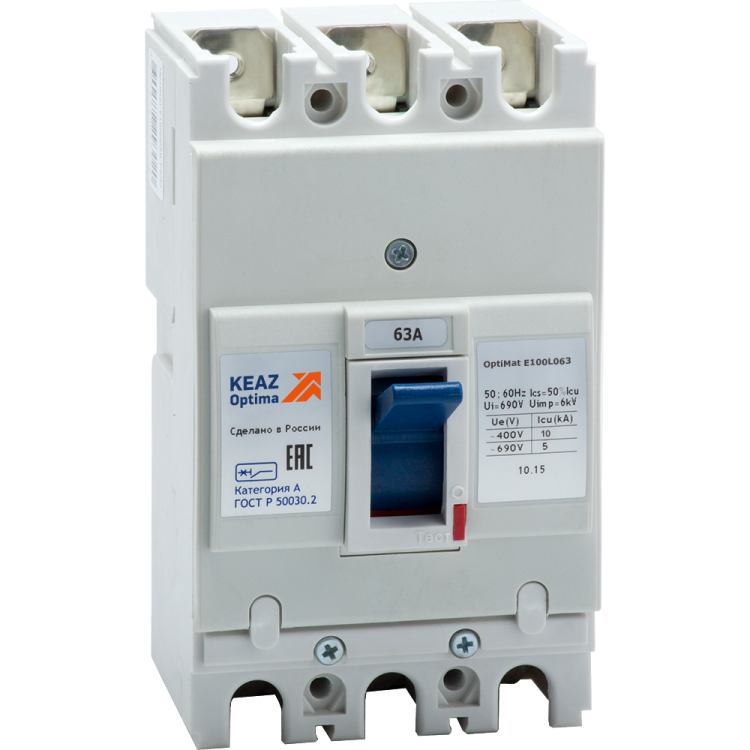

Выключатель автоматический 3п 63А OptiMat E100L063 УХЛ3 КЭАЗ 100006

Автоматический выключатель 3-полюсный 63А УХЛ3 OptiMat E100L063 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока. Этот аппарат сочетает надежность, компактность и гибкость монтажа - идеально подходит для распределительных щитов в промышленных, коммерческих и жилых объектах.

Назначение и область применения

Выключатель автоматический 3-полюсный 63А УХЛ3 OptiMat E100L063 используется для защиты трехфазных сетей с номинальным напряжением до 690 В и частотой 50/60 Гц. Применяется в качестве основного или группового автомата в распределительных щитах, на входе оборудования, в цепях двигателей, конвейеров, насосов и других мощных потребителей. Подходит для условий умеренного и холодного климата благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 10 кА
• Количество полюсов: 3
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка срабатывания магнитного расцепителя: 630 А (10×I_n)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Диапазон рабочих температур: от -60 C до +40 C
• Максимальное сечение кабеля: 35 мм2
• Способ монтажа: на монтажную плату (фиксация винтами); возможно использование с адаптером для DIN-рейки
• Тип привода: рычажковый, ручное управление
• Тип подключения: винтовые зажимы
• Количество дугогасительных камер: 3 (по одной на каждый полюс)
• Гарантийный срок: 3 года
• Соответствие стандартам: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

Выключатель автоматический 3-полюсный 63А УХЛ3 OptiMat E100L063 рассчитан на стационарную установку. Монтаж осуществляется через винтовое крепление на монтажную плиту. Для установки на DIN-рейку требуется специальный адаптер - он продается отдельно. Подключение проводов выполняется с любой стороны - это позволяет гибко организовать трассировку кабелей. Нет встроенных вспомогательных контактов, поэтому сигнализацию и удалённое управление необходимо обеспечивать внешними устройствами.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям КЭАЗ. Отключающая способность 10 кА обеспечивает безопасное отключение даже при серьёзных аварийных токах. Конструкция с тремя дугогасительными камерами снижает риск возгорания при отключении нагрузки. Выключатель имеет механическую блокировку, предотвращающую случайное включение во время обслуживания. Однако из-за степени защиты IP20 не допускается установка в условиях повышенной влажности, запылённости или открытых площадках без дополнительной защиты.

Преимущества

• Одинаковая глубина установки с другими изделиями серии OptiMat E - позволяет компактно собирать шкафы с модульной аппаратурой
• Гибкий монтаж: можно фиксировать как на плате, так и на DIN-рейке (через адаптер)
• Подключение с любой стороны - упрощает проектирование и прокладку кабелей
• Надёжная защита от КЗ и перегрузки - оптимизированная характеристика для типичных задач в строительстве и промышленности
• Широкий диапазон рабочих температур - работает в суровых климатических условиях

Ограничения применения

• Не предназначена для установки в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Отсутствуют встроенные вспомогательные контакты - требует внешних решений для сигнализации состояния
• Монтаж на DIN-рейку возможен только с использованием дополнительного адаптера (не входит в комплект)
• Не рекомендован для постоянной работы при температурах выше +40 C - возможны сбои в работе теплового расцепителя
• Не подходит для цепей постоянного тока - только переменный ток (AC)

Примеры использования

• Главный автомат в распределительном щите торгового центра
• Защита группы асинхронных двигателей на производственной линии
• Входной автомат в щите освещения и бытовых розеток многоэтажного дома
• Щит управления насосной станцией в условиях северного региона
• Распределительный пункт на объектах ЖКХ с низкими требованиями к защите от внешней среды

Практические советы

• При выборе места установки учтите, что выключатель нельзя закрывать крышками или кожухами без вентиляции - перегрев снижает долговечность расцепителей
• Используйте кабели с сечением не более 35 мм2 - большие провода не войдут в зажимы
• Для монтажа на DIN-рейку заказывайте официальный адаптер от КЭАЗ - не подходят универсальные крепления
• Проверьте соответствие уставки (630 А) нагрузкам вашего оборудования - если есть пусковые токи выше этого значения, возможны ложные срабатывания
• При сборке щита следите за равномерным затягиванием винтов - перетягивание повредит контактные поверхности
• Обязательно используйте блокировки при проведении работ - механизм выключателя позволяет фиксировать его в отключенном состоянии
