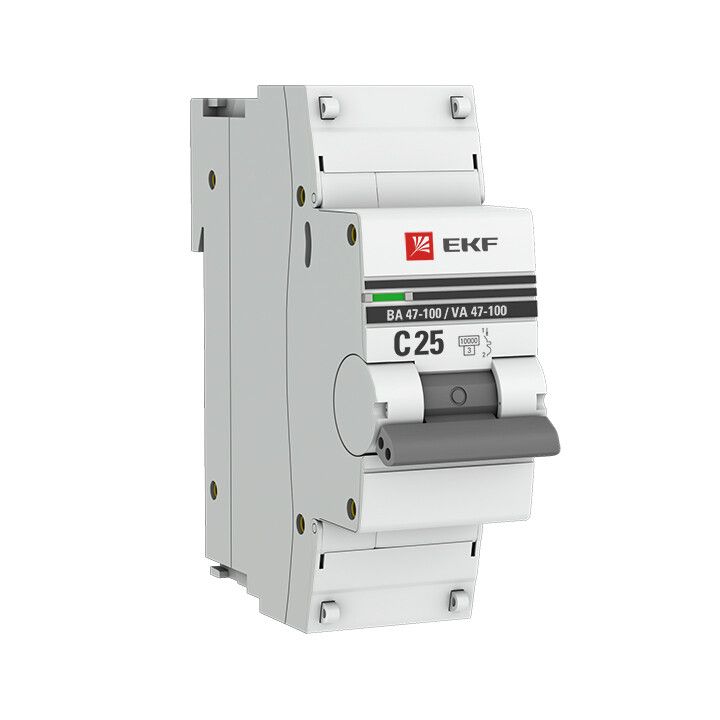

Автоматический выключатель 1P 25А (C) 10kA ВА 47-100M без теплового расцепителя PROxima - mcb47100m-1-25C-pro EKF

Автоматический выключатель 1P 25А (C) 10kA ВА 47-100M без теплового расцепителя — это однополюсный коммутационный аппарат от EKF серии PROxima, предназначенный для защиты цепей от коротких замыканий в условиях, где перегрузки контролируются внешними устройствами. Подходит для установки в щитках жилых и общественных зданий.

Назначение и область применения

Этот автоматический выключатель 1P 25А (C) 10kA ВА 47-100M используется исключительно для защиты от коротких замыканий. Он не реагирует на длительную перегрузку — функцию защиты от перегрузок должен выполнять другой элемент системы, например, термореле или частотный преобразователь. Применяется там, где требуется быстрое отключение при аварийном токе, но нагрузка заранее известна и контролируется.

• Подходит для питания оборудования с постоянной нагрузкой: насосы, вентиляторы, светильники с ЭПРА, станки с предварительно установленными токовыми ограничителями.
• Идеально сочетается с системами управления, где перегрузка уже защищена другим устройством.
• Не предназначен для защиты обычных розеточных групп или освещения без внешнего контроля перегрузки.

Технические характеристики

• Номинальный ток: 25 А — максимальный рабочий ток, который выдерживает аппарат без отключения при нормальной нагрузке.
• Количество полюсов: 1 — управляет одной фазой сети.
• Номинальное напряжение: 230 В AC — рассчитан на однофазную сеть 220–240 В.
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь даже при токе короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C — электромагнитный расцепитель срабатывает при токе 5–10 крат от номинала (25–250 А), подходит для нагрузок с умеренным пуском (например, двигатели, люминесцентные лампы).
• Сечение провода: 1–25 мм² — позволяет подключать медные провода любого стандарта, используемого в жилых и промышленных установках.
• Напряжение изоляции: 660 В — обеспечивает безопасную работу при возможных скачках напряжения выше номинала.
• Импульсное напряжение: 4 кВ — выдерживает кратковременные высоковольтные импульсы (например, от грозовых разрядов).
• Степень защиты IP20: защита от прикосновения к токоведущим частям пальцами и от предметов более 12 мм; не защищен от воды и пыли — требует установки внутри корпуса.
• Ширина модуля: 1,5 — занимает 1,5 стандартных модулей на DIN-рейке (27 мм).
• Глубина монтажа: 45 мм — минимальное расстояние от передней стенки шкафа до задних клемм.
• Рабочая температура: от –25°C до +50°C — допустимый диапазон для помещений с нормальным микроклиматом.
• Частота: 50 Гц — совместим с сетями России и стран СНГ.
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных изделий.

Совместимость и монтаж

Автоматический выключатель 1P 25А (C) 10kA ВА 47-100M устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы расположены сверху и снизу — можно подключать провода с любой стороны. Для монтажа необходим минимум 45 мм свободной глубины в шкафу. Устройство имеет пластиковую крышку, которая после установки закрывается и пломбируется — это препятствует несанкционированному вскрытию.

• Зажимы рассчитаны на провода от 1 до 25 мм² — не используйте многожильные провода без наконечников.
• Перед затяжкой проверьте плотность контакта — слабый контакт вызывает нагрев и выход из строя.
• Установка возможна только в закрытых распределительных щитах — IP20 не защищает от влаги и пыли.

Безопасность и стандарты

Автоматический выключатель 1P 25А (C) 10kA ВА 47-100M соответствует требованиям ГОСТ IEC 60898-1 — международному стандарту для автоматических выключателей для бытовых и аналогичных применений. Конструкция предусматривает защиту от случайного прикосновения к токоведущим частям благодаря изолирующим крышкам и отсутствию открытых клемм при закрытом корпусе.

Преимущества

• Отсутствие теплового расцепителя снижает риск ложных срабатываний при колебаниях нагрузки — идеально для систем с точным регулированием тока.
• Улучшенная конструкция корпуса повышает долговечность и надежность контактов.
• Цветной индикатор на лицевой панели показывает состояние контактов: “ON” — включен, “OFF” — отключен.
• Пломбируемая крышка обеспечивает безопасность и соответствие правилам энергонадзора.
• Длинная гарантия (7 лет) указывает на высокую надежность производства EKF.

Ограничения применения

• НЕЛЬЗЯ использовать для защиты розеток, освещения или бытовых приборов, где есть вероятность перегрузки — отсутствует тепловая защита!
• Не подходит для цепей с частыми пусками (более 10 раз/час) — может сократить срок службы механизма.
• Не работает в условиях повышенной влажности, запыленности или на улице — IP20 не обеспечивает защиту от внешней среды.
• Требует обязательного наличия внешнего устройства защиты от перегрузки — иначе система будет незащищенной.

Примеры использования

• Защита частотного преобразователя, где перегрузка контролируется самим ПЧ.
• Отключение насоса в системе водоснабжения при КЗ — при этом перегрузка по току отслеживается датчиком давления.
• Коммутирование мощного LED-освещения с драйвером, имеющим собственную защиту от перегрузки.
• Щитовая автоматизация промышленного оборудования, где все перегрузочные режимы предусмотрены в программе PLC.

Практические советы

• Выбирая этот автоматический выключатель 1P 25А (C) 10kA ВА 47-100M, убедитесь, что ваша система имеет вторичную защиту от перегрузки — иначе он не выполнит свою основную задачу.
• При сборке щита помните про глубину монтажа — 45 мм — и не забудьте оставить место для других устройств.
• Используйте наконечники НШВИ для многожильных проводов — это повысит надежность контакта и продлит срок службы.
• Проверяйте положение рычага перед включением — цветной индикатор покажет, действительно ли контакты замкнуты.
• Для сертификации объекта сохраняйте документацию — наличие этого аппарата требует пояснения в проекте, почему отсутствует тепловая защита.
