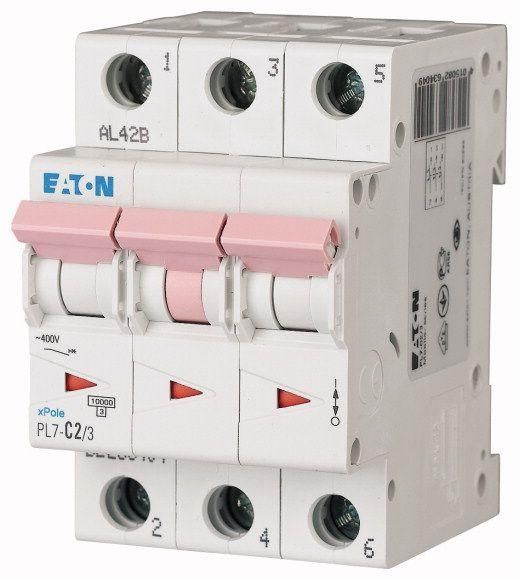

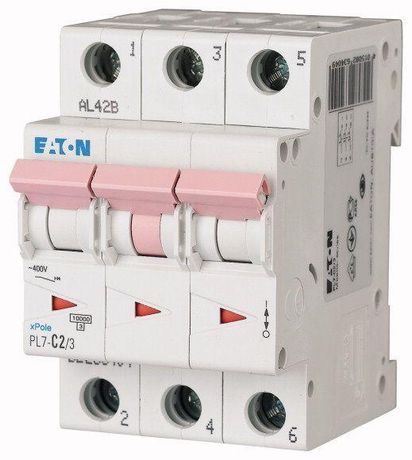

Выключатель автоматический 2А кривая отключения C 3 полюса отключающая способность 10 кА PL7-C2/3 - 263404 EATON

Автоматический выключатель PL7-C2/3 от EATON — трёхполюсное устройство на 2 А с кривой отключения C и отключающей способностью 10 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и промышленных систем переменного тока 400 В.

Назначение и область применения

PL7-C2/3 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для защиты групповых линий, освещения, маломощного оборудования и автоматических линий управления. Применяется в щитках жилых домов, офисов, производственных участках и объектах коммерческой недвижимости. Номинальный ток 2 А делает его идеальным для слаботочных нагрузок, где требуется точная защита.

Технические характеристики

• Номинальный ток: 2 А
• Количество полюсов: 3
• Отключающая способность: 10 кА — способен безопасно отключить цепь при значительном КЗ
• Характеристика расцепления: C — оптимизирован для умеренно индуктивных нагрузок (например, двигатели, трансформаторы)
• Номинальное напряжение: 400 В AC
• Частота: 50–60 Гц
• Рабочий диапазон температур: от -25 до +55 °C
• Сечение кабеля: 4,0–6,0 мм² (оптимальное); максимальное — до 25 мм² (при использовании специальных зажимов)
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 — высокая скорость отключения при КЗ
• Материал контактов: латунь — обеспечивает надёжную проводимость и долговечность
• Изоляция: частичная — требует установки в закрытые корпуса
• Климатическое исполнение: УХЛ4 — рассчитан на работу в условиях повышенной влажности и колебаний температуры
• Стандарт: МЭК 60898-1 — соответствует международным требованиям к автоматическим выключателям для жилых и аналогичных помещений

Совместимость и монтаж

PL7-C2/3 устанавливается на стандартную DIN-рейку шириной 35 мм. Занимает три модуля (3×17,5 мм = 52,5 мм). Для подключения используйте кабель с сечением 4–6 мм² — это рекомендованное значение для надёжного зажима. При необходимости можно использовать кабель до 25 мм², но потребуется предварительно обжать его наконечником. Выключатель совместим со всеми типами шин и дополнительными модулями EATON (блокировки, сигнализация, расцепители). Возможность установки дополнительного оборудования позволяет расширить функциональность — например, добавить дистанционное управление или индикацию состояния.

Безопасность и стандарты

PL7-C2/3 сертифицирован по МЭК 60898-1 и имеет класс токоограничения 3, что гарантирует быстрое отключение при аварийных токах. Категория перенапряжения III указывает на возможность работы в местах с высокими импульсными перенапряжениями — например, рядом с силовым оборудованием. Частичная изоляция требует обязательной установки в электрошкаф с защитой от случайного прикосновения. Степень защиты IP20 исключает использование вне закрытых корпусов.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ
• Высокая отключающая способность (10 кА) снижает риск повреждения оборудования при аварии
• Латунные контакты обеспечивают минимальное переходное сопротивление и долгий срок службы
• Поддержка установки дополнительных модулей — гибкость адаптации под задачи системы
• Соответствие стандарту МЭК 60898-1 — гарантированная совместимость с другими компонентами европейского стандарта

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50–60 Гц
• IP20 не допускает установку во влажных помещениях без корпуса (например, на улице, в цехах с брызгами)
• Номинальный ток 2 А ограничен — не подходит для мощных нагревателей, насосов или двигателей выше 1,5 кВт
• Частичная изоляция требует обязательного монтажа в закрытую распределительную коробку
• Не предназначен для частого ручного включения/выключения — предназначен для защиты, а не для регулярного управления

Примеры использования

• Защита группы розеток в офисе с маломощной техникой (компьютеры, принтеры)
• Автоматическая защита цепи управления PLC или сенсоров в производственной линии
• Щитовая защита освещения в административном здании
• Фидеры для контрольных схем в HVAC-системах

Практические советы

• При подборе автомата убедитесь, что суммарная нагрузка на все три полюса не превышает 2 А — даже если один полюс работает на 1,5 А, остальные должны быть загружены менее чем на 0,5 А каждый
• Для кабелей сечением более 6 мм² обязательно используйте обжимные наконечники — иначе контакт будет ненадёжным
• Проверьте свободное место на DIN-рейке: PL7-C2/3 занимает 3 модуля — планируйте расположение других устройств заранее
• Если нужна индикация положения, выбирайте модели с дополнительным модулем сигнализации — PL7-C2/3 сам по себе не имеет визуального индикатора
• При работе в условиях низких температур (-25 °C) проверяйте механическую подвижность рычага перед первым включением
