Выключатель автоматический ВА04-31Про, 3P, 80А, Icu-10kA (125C) | 7001008 Контактор (Legrand)

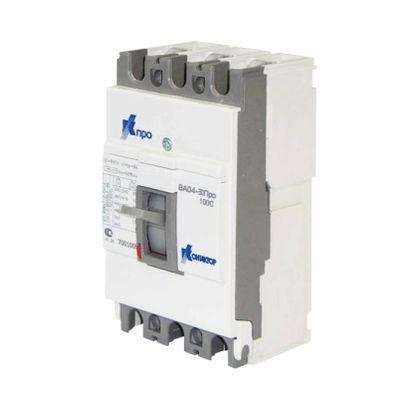

Автоматический выключатель ВА04-31 Про от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 80 А и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на монтаж на плату или DIN-рейку, подходит для промышленного оборудования и распределительных щитов.

Назначение и область применения

ВА04-31 Про используется для защиты электрических сетей переменного тока до 660 В в условиях промышленного и энергетического объектов. Он обеспечивает безопасное включение, отключение и автоматическое отключение цепи при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в системах управления станков, конвейеров, насосов, вентиляционных установок и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 660 В AC
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепителя: 10 × In (800 А)
• Род тока: переменный (AC)
• Конструктивное исполнение: стационарное
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Способ монтажа: на монтажную плату, совместим с DIN-рейкой
• Привод: ручной рычаг
• Указатель расцепления: есть (визуальное определение причины отключения)
• Схема: 340010
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

ВА04-31 Про можно устанавливать как на монтажную плату, так и на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются моментом, соответствующим рекомендациям производителя. Обязательно соблюдать порядок фаз при подключении трёх полюсов. Отсутствие вспомогательных контактов исключает возможность удалённой сигнализации состояния аппарата - при необходимости её реализации требуется внешнее решение.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает надёжное гашение дуги внутри литого корпуса. IP20 позволяет использовать устройство только в закрытых помещениях, где исключён доступ к токоведущим частям и воздействие влаги. Климатическое исполнение УХЛ3 гарантирует работу в холодных и влажных средах, типичных для промышленных цехов в России и странах СНГ.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для сетей с большими токами КЗ
• Двойной расцепитель (тепловой + магнитный) - точная защита как от длительных перегрузок, так и от внезапных КЗ
• Визуальный индикатор расцепления - ускоряет диагностику причин отключения
• Гибкая система монтажа - совместим с DIN-рейкой и печатными платами
• Простая и проверенная конструкция - минимальное количество отказов при правильной эксплуатации

Ограничения применения

• Не предназначен для работы в открытых или влажных местах - степень защиты IP20 не допускает попадания влаги или пыли
• Отсутствие вспомогательных контактов - нельзя подключить сигналы удалённого контроля или блокировки
• Фиксированная уставка магнитного расцепителя (10In = 800 А) - невозможно настроить чувствительность под специфические нагрузки
• Не поддерживает модульные аксессуары - нельзя добавить дистанционное управление или дополнительные контакты

Примеры использования

• Защита силового щита на производстве с двигателями мощностью до 30 кВт
• Коммутация и защита конвейерной линии в пищевой промышленности
• Распределительный шкаф в цехе с тяжёлыми станками с ЧПУ
• Щитовая автоматизации в холодильных комплексах с UHL3-климатом

Практические советы

• При выборе ВА04-31 Про убедитесь, что расчетный ток КЗ в вашей сети не превышает 10 кА - иначе аппарат не справится с отключением
• Проверьте посадочные размеры перед монтажом: хотя он совместим с DIN-рейкой, форма корпуса требует свободного места вокруг для теплоотвода
• Не используйте в помещениях с повышенной запылённостью - IP20 не предохраняет от пыли, которая может вызвать перегрев или пробой
• Если нужна сигнализация отключения - установите отдельный реле-индикатор или выберите модель с вспомогательными контактами
• При замене старого автомата сверьте класс отключения и уставки - ВА04-31 Про имеет жестко заданную уставку 10In, что отличается от некоторых аналогов с регулируемыми расцепителями
