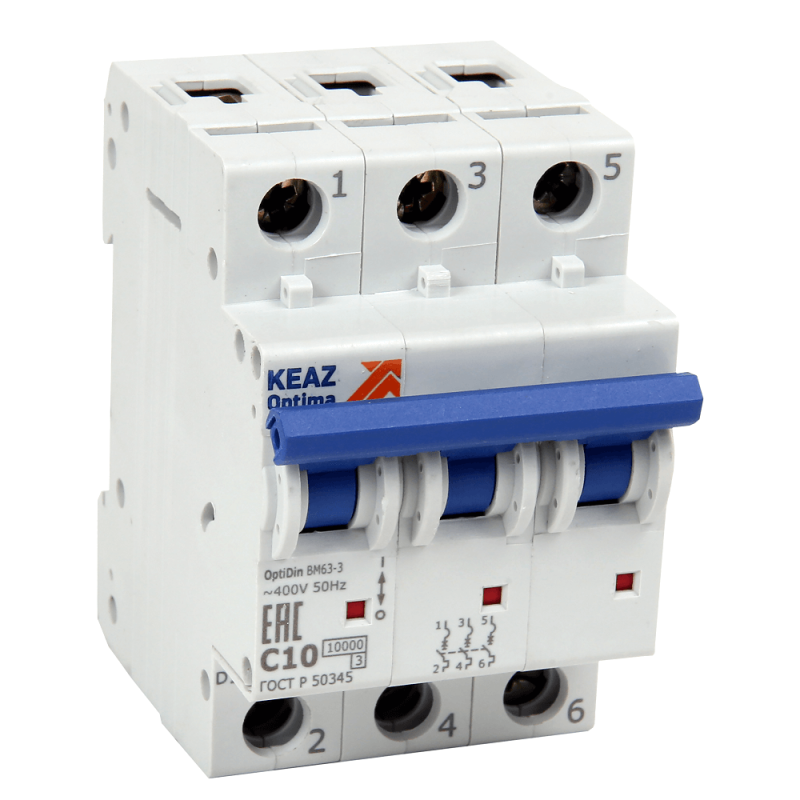

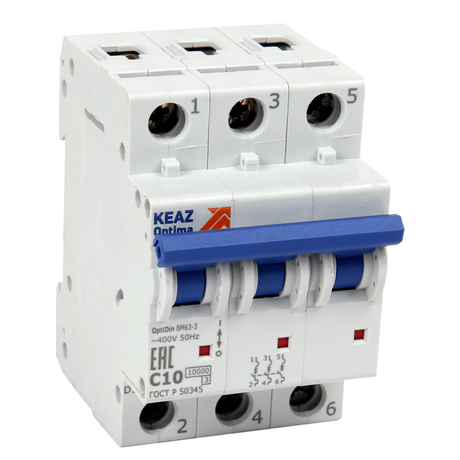

Выключатель автоматический модульный 3п B 2А 10кА OptiDin BM63-3B2-10-УХЛ3 КЭАЗ 262753

Автоматический выключатель OptiDin BM63-3B2-10-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленных и бытовых объектов, особенно там, где важна надёжность при экстремальных температурах.

Назначение и область применения

OptiDin BM63-3B2-10-УХЛ3 предназначен для защиты электрических цепей с номинальным током до 2 А и напряжением до 400 В переменного тока частотой 50 Гц. Устройство реагирует на перегрузки (тепловой расцепитель) и короткие замыкания (электромагнитный расцепитель) с характеристикой срабатывания B - то есть чувствительно к умеренным скачкам тока, что делает его подходящим для нагрузок с плавным запуском, таких как освещение, малые насосы, контроллеры и электронное оборудование.

Применяется в стационарных распределительных устройствах: промышленных щитах, системах управления, автоматизированных линиях, а также в условиях холодного климата благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 2 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика расцепления: B - срабатывает при токе 3–5 In, подходит для слаботочных и светотехнических нагрузок
• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ - защищён от кратковременных высоковольтных импульсов
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергии пробоя
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и твёрдым предметам >12 мм; не защищён от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +60 C, подходит для неотапливаемых помещений и улиц
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода
• Глубина монтажа: 75 мм - требует достаточного места внутри шкафа
• Степень загрязнения: 2 - рассчитан на средний уровень пыли и влаги в помещениях
• Категория перенапряжения: IV - применяется на входе в здание или в местах с высокими переходными процессами

Совместимость и монтаж

OptiDin BM63-3B2-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для фиксации достаточно защёлкнуть заднюю часть корпуса на рейке - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через винтовые зажимы, доступные после открывания крышки. Максимальное сечение жил - 25 мм2, минимальное - рекомендуется не менее 0,5 мм2 для надёжного контакта.

Устройство совместимо с другими модулями серии OptiDin: можно комбинировать с дифференциальными автоматами, реле времени, контактами и сигнализаторами. Наличие дополнительных контактов позволяет подключить внешние цепи контроля состояния (например, сигнал “выключен” или “сработал”).

Безопасность и стандарты

OptiDin BM63-3B2-10-УХЛ3 соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Соответствие классу токоограничения 3 и категории перенапряжения IV гарантирует безопасность даже при аварийных режимах. Применение в условиях УХЛ3 подтверждает соответствие нормам для работы в суровом климате.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных КЗ
• Широкий диапазон рабочих температур (–60…+60 C) - подходит для холодных регионов и неотапливаемых объектов
• Компактность: всего 3 модуля - экономия места в щите
• Поддержка дополнительных контактов - удобно для автоматизации и удалённого контроля
• Произведено КЭАЗ - проверенная российская технология с долгим сроком службы

Ограничения применения

• Не предназначена для постоянного использования вне закрытых щитов - степень защиты IP20 исключает работу на открытом воздухе или во влажных помещениях без дополнительной герметизации
• Характеристика B не подходит для нагрузок с высокими пусковыми токами (например, мощные двигатели, компрессоры) - возможны ложные срабатывания
• Требуется минимум 75 мм глубины в шкафу - не подходит для очень компактных или старых щитов
• Не используется в сетях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Защита группового освещения в производственном цеху с несколькими LED-светильниками
• Питание системы управления станка с PLC и датчиками
• Щитовая защита в холодильной камере или на открытой площадке в северных регионах
• Контроль питания терморегуляторов, малых насосов, вентиляторов в системах вентиляции

Практические советы

• При выборе автомата убедитесь, что суммарная мощность подключённых устройств не превышает 0,8 кВт (при 400 В и 2 А): P = U × I = 400 × 2 = 800 Вт
• Для подключения используйте медные провода с правильной зачисткой - не допускайте оголения более 8–10 мм
• Если планируете использовать дополнительные контакты - заранее определите тип (НО/НЗ) и подключите их до монтажа в щит
• Проверьте наличие свободного места на DIN-рейке: 3 модуля = 52,5 мм, учтите ещё 10–15 мм на зазоры между устройствами
• В условиях низких температур перед первым включением дайте устройству адаптироваться - не включайте сразу при –50 C, если он долго находился в холоде
