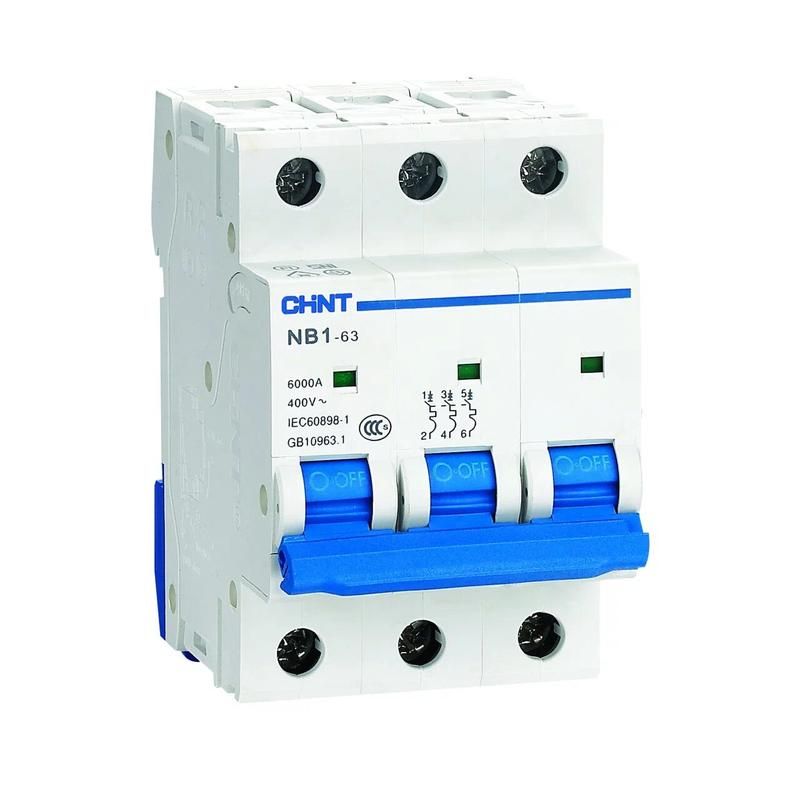

Выключатель автоматический трехполюсный NB1-63 3P 2A 6кА х-ка B (DB) (R) | 179687 CHINT

Автоматический выключатель NB1-63 (R) - трёхполюсный прибор с номинальным током 2 А и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, а артикул 179687 позволяет точно идентифицировать модель в каталогах.

Назначение и область применения

Выключатель NB1-63 (R) используется для защиты однофазных и трёхфазных цепей переменного тока в жилых, коммерческих и промышленных объектах. Подходит для питания оборудования с умеренной пусковой нагрузкой: освещение, бытовые приборы, маломощные насосы, системы вентиляции, контрольно-измерительные устройства. Применяется в щитах распределения, где требуется точная защита от перегрузок и импульсных КЗ.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (до 500 В изоляции);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, оптимальна для слаботочных и осветительных нагрузок;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других регионов;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для экстремальных условий;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Степень загрязнения: 2 - рассчитан на нормальные условия без значительной запылённости или конденсата;
• Механическая износостойкость: 20 000 циклов включения/отключения;
• Электрическая износостойкость: 10 000 циклов - количество операций при нагрузке;
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого гашения дуги;
• Подключение: кабельными наконечниками (PIN/FORK) или прямым подводом провода;
• Индикация: окно показывает положение контакта - “I” (включено), “O” (выключено).

Совместимость и монтаж

Выключатель NB1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом. Для подключения используются медные провода сечением до 4 мм2. Совместим со всеми типоразмерами аксессуаров серии NB1-63: вспомогательные контакты XF9, сигнальные XF9J, расцепители S9/V9. Нельзя использовать с алюминиевыми проводами без переходных наконечников. Монтаж требует отключения питания и соблюдения правил безопасности.

Безопасность и стандарты

Соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Выполнена в соответствии с классом токоограничения 3, что повышает безопасность при КЗ. Конструкция исключает самопроизвольное включение после срабатывания. Индикация положения контактов предотвращает ошибочные действия при обслуживании. Не рекомендуется применять в средах с высокой влажностью, химически активными испарениями или взрывоопасной атмосферой.

Преимущества

• Универсальная характеристика B - идеально для чувствительных нагрузок без больших пусковых токов;
• Надёжная механическая конструкция - долгий срок службы даже при частых операциях;
• Гибкость комплектации - возможность добавления сигналов и расцепителей без замены основного аппарата;
• Ясная индикация положения - минимизация человеческой ошибки при проверке;
• Совместимость с другими изделиями серии NB1-63 - упрощает сборку и ремонт щитов.

Ограничения применения

• Не подходит для мощных двигателей, сварочных аппаратов, систем с высокими пусковыми токами - нужна характеристика C или D;
• IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя устанавливать вне помещений или в сырых зонах;
• Рабочая температура выше +40C снижает реальный ток срабатывания - при повышенной температуре окружающей среды необходимо выбирать выключатель с большим номиналом;
• Не предназначен для частого ручного включения/отключения - лучше использовать контакторы для таких задач;
• Только AC - не работает в цепях постоянного тока.

Примеры использования

• Защита трёхфазной группы осветительных светильников в офисе;
• Щит управления микроклимата в административном здании;
• Распределительный щит на участке с несколькими маломощными станками (дрели, шлифмашины);
• Цепь питания контроллеров, сенсоров и PLC в автоматизированных системах;
• Фазовая защита в щите дома с трёхфазным вводом и равномерной нагрузкой.

Практические советы

• Выбирая выключатель NB1-63 (R), убедитесь, что суммарная нагрузка всех фаз не превышает 2 А - превышение вызовет ложные срабатывания;
• При использовании в условиях близких к верхней границе температуры (+40C), рассмотрите вариант с номиналом 4 А для запаса по тепловой стойкости;
• Для удалённого контроля состояния подключите вспомогательный контакт XF9 - он передаёт сигнал в систему учёта или SCADA;
• Проверьте посадочный диаметр клемм - они рассчитаны на провода до 4 мм2; более толстые требуют наконечника;
• При групповой установке нескольких выключателей NB1-63 (R) используйте одинаковые модели для удобства диагностики и замены;
• Не закручивайте клеммы слишком сильно - это повредит пластиковую оболочку и снизит контактное давление.
