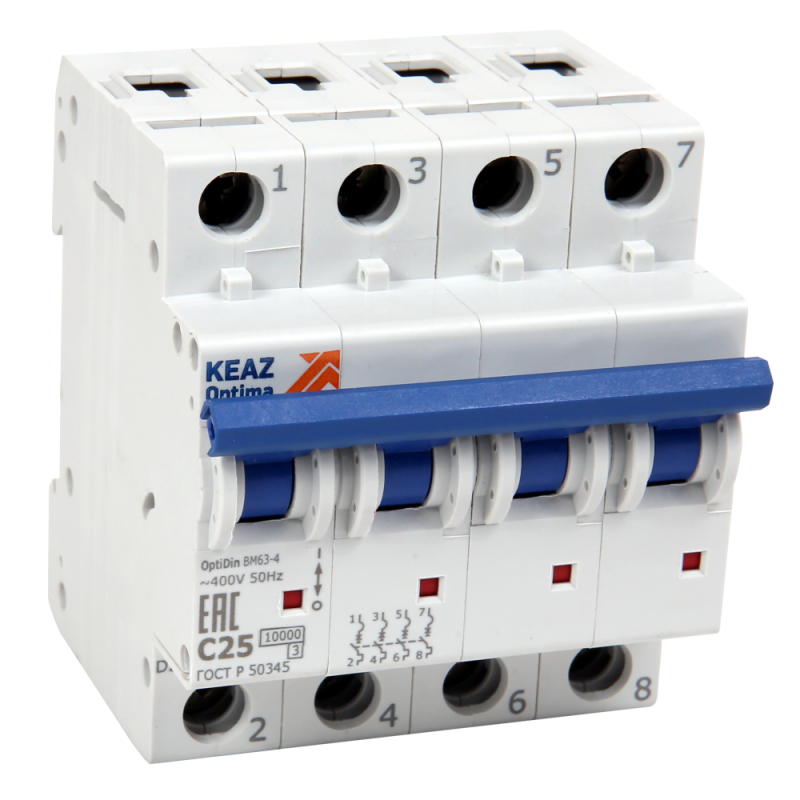

Выключатель автоматический четырехполюсный 10А B 10кА AC OptiDin BM63-4B10-10-УХЛ3 - 262837 КЭАЗ

Автоматический выключатель модульный четырехполюсный 10А B 10кА AC тип BM63-4B10-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей с переменным током от перегрузок и коротких замыканий. Этот выключатель используется в распределительных щитах промышленных и коммерческих объектов, где требуется надежная защита трехфазной сети с нулевым проводником. Модель BM63-4B10-10-УХЛ3 совместима с DIN-рейкой и рассчитана на работу в суровых климатических условиях.

Назначение и область применения

Автоматический выключатель BM63-4B10-10-УХЛ3 защищает четырехпроводные цепи переменного тока (L1, L2, L3, N) с номинальным напряжением до 400 В и частотой 50 Гц. Он применяется там, где необходимо одновременно отключить все фазы и ноль - например, при аварийных ситуациях или плановом обслуживании. Подходит для установки в щитах управления станков, систем освещения, конвейеров, HVAC и других промышленных нагрузках. Устройство особенно актуально в зонах с высокой вероятностью коротких замыканий благодаря отключающей способности 10 кА.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Тип характеристики: B - чувствителен к умеренным перегрузкам, идеален для бытовых и слаботочных промышленных нагрузок (например, освещение, электроника);
• Количество полюсов: 4 - три фазы + нейтраль, причём ноль также коммутируется (не просто размыкается, а отключается полностью);
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазных сетей 230/400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Модульная ширина: 4 модуля (72 мм) - занимает стандартную ширину на DIN-рейке;
• Способ монтажа: на DIN-рейку типа TS35;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от -60C до +60C - позволяет использовать в холодных помещениях, на открытых площадках внутри термоконтейнеров или в неотапливаемых зданиях;
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с повышенной влажностью;
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные жилы до этого размера;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные перенапряжения;
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ до безопасного уровня, что повышает срок службы оборудования;
• Наличие дополнительных контактов: да - есть возможность подключения вспомогательных контактов (NO/NC) для сигнализации состояния выключателя;
• Возможна дополнительная комплектация: да - поддерживаются блокировки, расцепители, дугогасительные камеры и другие опциональные элементы.

Совместимость и монтаж

BM63-4B10-10-УХЛ3 устанавливается на стандартную DIN-рейку (TS35) глубиной 75 мм. Для монтажа достаточно зафиксировать устройство на рейке и затянуть контактные болты кабелей сечением до 25 мм2. Нейтральный проводник коммутируется - значит, он тоже отключается при срабатывании, что соответствует требованиям безопасности для многополюсных систем. Все полюса механически связаны: при срабатывании одного - отключаются все четыре. Подключение выполняется сверху или снизу - устройство не имеет полярности. Рекомендуется соблюдать минимальный зазор между соседними аппаратами для теплоотвода.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Отвечает требованиям категории перенапряжения IV - допустим для установки на входе в распределительные устройства. Класс токоограничения 3 гарантирует снижение энергии КЗ, защищая кабели и оборудование. Компоненты выполнены из самозатухающих материалов, обеспечивают пожаробезопасность. Применение в соответствии с нормами ПУЭ и IEC 60947-2.

Преимущества

• Коммутируемый ноль - исключает риск возникновения потенциала на нейтрали после отключения;
• Широкий диапазон температур (-60…+60 C) - работает даже в неотапливаемых складах и зимних условиях;
• Высокая отключающая способность (10 кА) - надёжно защищает от мощных КЗ в промышленных сетях;
• Поддержка дополнительных контактов - удобно для интеграции в системы автоматизации и контроля;
• Совместимость с сериями OptiDin - легко заменяется другими аппаратами этой же линейки;
• Произведён на КЭАЗ - проверенная российская технология с длительным сроком службы.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Характеристика B не подходит для двигателей или насосов с высокими пусковыми токами - лучше выбрать C или D;
• Не рекомендован для постоянной работы при токе выше 10 А - возможен преждевременный износ;
• Не следует применять в цепях постоянного тока - только для переменного тока 50 Гц;
• При использовании в условиях сильного загрязнения (класс 3 и выше) требуются дополнительные меры защиты корпуса.

Примеры использования

• Защита трёхфазного станка с управлением через ноль (например, CNC-станок с питанием 380 В + N);
• Щит освещения в производственном цеху с отдельным отключением всех фаз и нейтрали;
• Распределительный щит торгового центра, где важно гарантированное отключение нулевого провода;
• Система вентиляции в холодном складе - благодаря UHL3 исполнению работает при минусовых температурах;
• Объекты с высокой плотностью нагрузки: лаборатории, серверные комнаты, медицинские учреждения.

Практические советы

• Выбирая BM63-4B10-10-УХЛ3, убедитесь, что ваша сеть действительно требует коммутируемого нуля - в некоторых случаях достаточно 3P выключателя;
• При подключении кабелей используйте наконечники (штыревые или трубчатые) для сечений более 16 мм2 - это повысит надёжность соединения;
• Если нужна сигнализация состояния (вкл./выкл.), заказывайте модель с дополнительными контактами - они устанавливаются на боковой поверхности;
• Проверьте соответствие класса токоограничения 3 с остальной аппаратурой в щите - это влияет на координацию защиты;
• Для эксплуатации в условиях сильной запылённости (например, на заводе) используйте герметичные крышки щита - сам выключатель не защищён от пыли;
• При замене старого автомата - убедитесь, что новая модель BM63-4B10-10-УХЛ3 точно соответствует по ширине (4 модуля) и глубине (75 мм).
