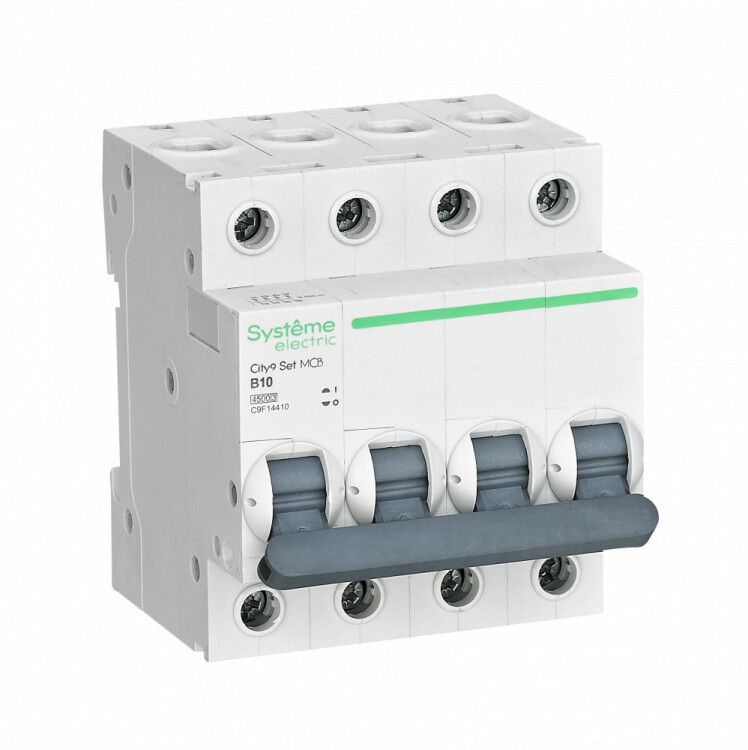

Выключатель автоматический четырехполюсный 10А B 4.5kA 400В City9 Set - C9F14410 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты четырёхпроводной сети переменного тока на 400 В. Модель City9 Set c номинальным током 10 А и характеристикой B обеспечивает безопасную работу в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для автоматического отключения электрической цепи при перегрузках и коротких замыканиях. Подходит для защиты групповых линий в трёхфазных сетях с нулевым проводником - например, в щитах многоквартирных домов, производственных участках, офисах и объектах с оборудованием на 400 В.

Устройство защищает как фазные, так и нейтральный проводники благодаря наличию коммутируемого нейтраля. Это важно для систем TN-S и TN-C-S, где требуется отключение всех проводников одновременно.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 440 В (изоляционное)
• Номинальный ток: 10 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Отключающая способность: 4,5 кА - способен гасить дугу при аварийном токе до 4500 А
• Характеристика срабатывания: B - реагирует на умеренные перегрузки, подходит для бытовой и световой нагрузки (например, освещение, компьютеры, малые насосы)
• Тип тока: переменный (AC), частота 50–60 Гц
• Максимальное сечение провода: 1–16 мм2 - совместим с медными кабелями от 1 до 16 квадратных миллиметров
• Ширина: 4 модуля (стандарт DIN 43880)
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри шкафа
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Класс токоограничения: 3 - высокая скорость отключения снижает тепловую энергию при КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Автоматический выключатель City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейку - никаких болтов или инструментов не требуется.

Клеммы рассчитаны на провода сечением 1–16 мм2. Перед подключением убедитесь, что изоляция снята на 8–10 мм, чтобы контакт был плотным. Нейтральный проводник также коммутируется - он подключается точно так же, как фазные, через зажим с пометкой N.

Рекомендуется соблюдать минимум 10 мм свободного пространства вокруг устройства для теплоотвода. Установка возможна в вертикальном положении - горизонтальная не рекомендована.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция выполнена с учётом требований безопасности: клеммы спроектированы так, чтобы предотвратить случайное попадание проводов в заклеммное пространство, а корпус изготовлен из ударопрочного пластика с металлическими заклёпками для усиления прочности.

Класс токоограничения 3 гарантирует быстрое отключение при КЗ, снижая риск повреждения проводки и оборудования.

Преимущества

• Коммутируемый нейтраль - позволяет полностью отключить цепь, включая ноль, что повышает безопасность при обслуживании
• Высокая отключающая способность (4,5 кА) - надёжно работает даже при значительных токах КЗ
• Механизм “мгновенной коммутации” - обеспечивает быстрое и чёткое срабатывание без задержек
• Удобная компактность - занимает всего 4 модуля, экономит место в щите
• Простота монтажа - легко устанавливается и демонтируется на DIN-рейке

Ограничения применения

• Не предназначено для использования во внешних условиях - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянных перегрузок выше 10 А - превышение вызывает преждевременный износ
• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50–60 Гц
• Не рекомендуется для мощных двигателей или сварочных аппаратов - характеристика B слишком чувствительна к пусковым токам; для них лучше выбрать тип C или D

Примеры использования

• Защита группы розеток в квартире с трёхфазным вводом
• Щит управления конвейерной лентой с контролируемым нейтральным проводом
• Распределительный щит торгового центра с освещением и слаботочными системами
• Линии питания серверных стоек в офисе с использованием системы TN-S

Практические советы

• Выбирая автомат City9 SE, проверьте соответствие сечения кабеля - используйте провода 1–16 мм2, не более и не менее
• При сборке щита убедитесь, что все контакты затянуты моментом 0,5–0,7 Нм - недостаточно или слишком сильно затягивать нельзя
• Если в вашей сети часто возникают ложные срабатывания при включении светильников или зарядных устройств - возможно, стоит рассмотреть вариант с характеристикой C вместо B
• Для удобства диагностики отметьте каждый автомат этикеткой с указанием защищаемой цепи
• Этот автомат можно использовать в паре с УЗО - тогда получится двухступенчатая защита от токов утечки и перегрузок
