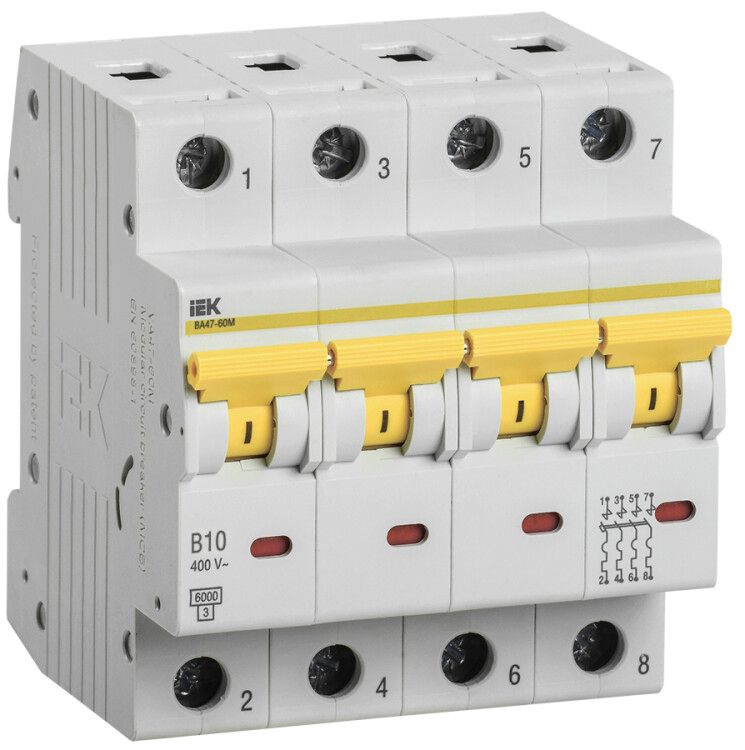

Выключатель автоматический четырехполюсный ВА47-60M 4Р 10А 6кА B KARAT | MVA31-4-010-B IEK

Автоматический выключатель ВА47-60M от IEK — четырёхполюсное устройство на 10 А с отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и административных зданий, обеспечивает надёжную работу в сетях переменного и постоянного тока. Артикул mva31-4-010-b соответствует серии KARAT.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он используется для коммутации и аварийного отключения нагрузки. Применяется в групповых щитках квартир и этажей, а также в учётно-распределительных шкафах жилых домов, офисов и общественных зданий. Подходит для защиты освещения, бытовой техники и других слаботочных потребителей с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А — максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В — работает в сетях до 400 В переменного или постоянного тока
• Количество полюсов: 4 — защищает все четыре фазы одновременно, подходит для трёхфазных систем с нулём
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: B — реагирует на перегрузки при токах 3–5 кратном от номинала, оптимальна для бытовых нагрузок
• Частота: 50 Гц — предназначена для стандартной сети России и стран СНГ
• Тип напряжения: AC/DC — совместим с переменным и постоянным током
• Количество модулей DIN: 4 — занимает 4 стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 71 мм — требует свободного пространства внутри щита
• Степень защиты IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 — быстро ограничивает энергию КЗ, снижая риск повреждения оборудования
• Срок службы: 15 лет — рассчитан на долгую эксплуатацию при соблюдении условий

Совместимость и монтаж

Выключатель ВА47-60M монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом щите с достаточным местом — глубина 71 мм требует минимум 80 мм внутреннего пространства. Для подключения используются винтовые зажимы: входные и выходные провода — медные, сечением до 2,5 мм². Нельзя использовать многожильные провода без наконечников. Все полюса срабатывают одновременно — при отказе одного из них отключаются остальные. Возможна дополнительная комплектация: например, блоки сигнализации или расцепители, которые можно заказать отдельно.

Безопасность и стандарты

Выключатель ВА47-60M соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает высокую степень безопасности при КЗ. IP20 позволяет применять устройство только во внутренних помещениях, где исключено попадание влаги и пыли. Не рекомендуется использование в сырых, пыльных или взрывоопасных средах.

Преимущества

• Надёжное срабатывание при перегрузках благодаря характеристике B — идеально для бытовых и офисных нагрузок
• Четыре полюса обеспечивают полное отключение всех фаз и нуля — предотвращает опасные потенциалы
• Высокая отключающая способность (6 кА) — подходит для современных сетей с повышенными токами КЗ
• Совместимость с AC/DC — гибкость в использовании, включая системы с батареями или выпрямителями
• Долгий срок службы (15 лет) и сертифицированная продукция IEK (ИЭК) гарантируют соответствие заявленным параметрам

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице — IP20 не обеспечивает защиту от внешней среды
• Не подходит для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током — характеристика B слишком чувствительна
• Требуется точное соблюдение сечения проводов: более 2,5 мм² — запрещены; менее 0,5 мм² — возможен плохой контакт
• Не предназначен для частого ручного включения/выключения — не является рубильником
• Работает только в сетях с частотой 50 Гц — не подходит для специализированных систем с другой частотой

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером, стиральной машиной и холодильником
• Отключение всей нагрузки этажного щита в многоэтажном доме
• Щитовая защита освещения и розеток в офисном помещении с трёхфазным питанием
• Цепь питания контроллеров и маломощных насосов в системах автоматизации

Практические советы

• Перед установкой проверьте, что суммарная нагрузка на выключатель ВА47-60M не превышает 10 А — лучше оставлять запас 20%
• Обязательно используйте наконечники на многожильных проводах — без них возможен нагрев и выход из строя
• При сборке щита оставьте минимум 80 мм свободной глубины — недостаток места затруднит закрытие крышки
• Если нужна сигнализация срабатывания — выбирайте версию с дополнительным контактом (заказывается отдельно)
• Не заменяйте этот автомат на более мощный без пересчёта сечения проводов — это создаёт риск возгорания
• Проверяйте маркировку на корпусе перед монтажом: убедитесь, что указано именно 10 А, тип B, 4 полюса — чтобы избежать ошибки
