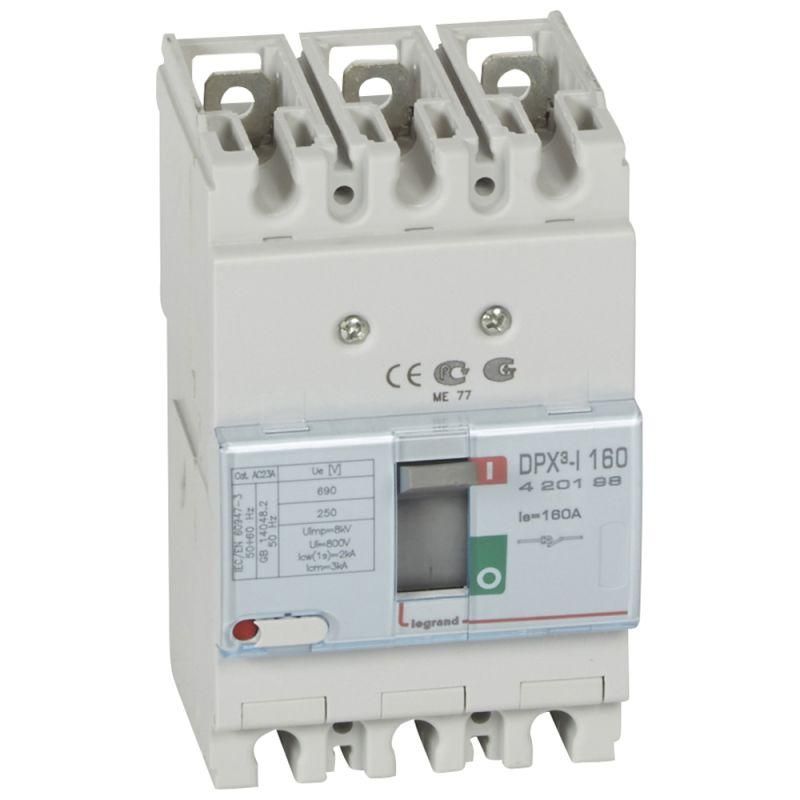

Автоматический выключатель без расцепителя - DPX3-I 160 3П А | 420198 Legrand

Выключатель-разъединитель трехполюсный 160А серия DPX3 от Legrand - устройство для безопасного отключения и изоляции трёхфазных цепей в промышленных системах. Артикул 420198 сочетает функции коммутации и разъединения с надёжной защитой от перегрузок и КЗ, что делает его основным элементом в распределительных щитах.

Назначение и область применения

Выключатель-разъединитель трехполюсный 160А серия DPX3 предназначен для ручного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва для проведения обслуживания. Применяется в промышленных распределительных устройствах: на входе в станки, конвейеры, насосные группы, системы вентиляции и другие объекты с трёхфазным питанием 400 В. Устройство не предназначено для частых операций включения/выключения - его задача - надёжная изоляция и аварийное отключение.

Технические характеристики

• Номинальный ток: 160 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400 В переменного тока - рассчитан на работу в сетях 380–415 В.
• Номинальная мощность: 64 кВт - максимальная активная мощность, которую можно отключать при 400 В.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Тип расцепителя: электромагнитный + тепловой - защищает от сверхтоков (короткое замыкание) и перегрузок.
• Условный ток короткого замыкания: 1,7 кА - способен выдерживать и отключать ток КЗ до этой величины.
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для установки внутри закрытых щитов.
• Тип присоединения: винтовые зажимы - подходят для кабелей сечением до 50 мм2.
• Способ монтажа: на монтажную плату - крепится болтами к металлической панели, не требует DIN-рейки.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%, подходит для неотапливаемых помещений в средней полосе России.
• Наличие блокировки: да - позволяет заблокировать положение рычага в режиме “выкл” для безопасности при ремонте.
• Наличие независимого расцепителя: да - возможность удалённого отключения через внешний сигнал (например, от системы автоматизации).
• Вид привода: ручной - управление осуществляется тумблером, цвет - серый.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на выключатели силовые.

Совместимость и монтаж

Выключатель-разъединитель трехполюсный 160А серия DPX3 монтируется исключительно на жесткую металлическую монтажную плиту. Для правильной установки необходимо соблюдать шаг крепления, указанный в техническом чертеже производителя. Подключение кабелей выполняется винтовыми зажимами - затяжка должна быть равномерной, без перекоса. Нельзя использовать кабели сечением более 50 мм2 - это повредит контактную группу. Блокировка и независимый расцепитель подключаются отдельными проводами - требуется свободное место в щите для вывода сигнала. Моторный привод - опциональная комплектация, не входит в базовую версию.

Безопасность и стандарты

Выключатель-разъединитель трехполюсный 160А серия DPX3 соответствует стандарту МЭК 60947-2, который гарантирует надёжность отключения, механическую прочность и срок службы. Наличие блокировки и независимого расцепителя соответствует требованиям OSHA и ГОСТ Р 50030.2 для обеспечения безопасности персонала при техобслуживании. IP30 не допускает использование вне электрошкафа - попадание влаги или пыли может вызвать пробой или коррозию контактов.

Преимущества

• Интегрированный термомагнитный расцепитель - совмещает функции автомата и разъединителя, снижает количество компонентов в щите.
• Физический разрыв цепи - обеспечивает полную изоляцию при работе, что обязательно по нормам ПУЭ.
• Поддержка удалённого отключения - удобно для интеграции в системы АСУ ТП.
• Жёсткая конструкция - устойчив к вибрациям, характерным для промышленных условий.
• Серый цвет тумблера - контрастный, легко различим даже в условиях плохого освещения.

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP30 не защищает от влаги и пыли.
• Не предназначен для частого включения/выключения - рекомендовано не более 1000 циклов в год.
• Требует места для монтажа на плите - не совместим с DIN-рейкой.
• Не имеет встроенной защиты от перенапряжений - для этих целей нужны дополнительные устройства (громоотводы, ограничители).
• Не используется в цепях постоянного тока - только для переменного тока 400 В.

Примеры использования

• Главный ввод в распределительный щит станка с ЧПУ.
• Отключающее устройство перед частотным преобразователем на конвейере.
• Разъединитель в цепи насосной группы на водопроводной станции.
• Центральный выключатель в системе вентиляции крупного цеха.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 50 мм2. Большие кабели деформируют зажимы.
• Обязательно используйте блокировку при плановом ТО - она предотвращает случайное включение.
• При использовании независимого расцепителя - проложите отдельный контрольный кабель с учётом напряжения питания (обычно 24 В DC / 230 В AC).
• Не устанавливайте рядом с источниками тепла - перегрев снизит срок службы расцепителей.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах нагрузки.
• Arтикул 420198 - это базовая модель. Если нужен моторный привод - заказывайте модификацию с суффиксом M.
