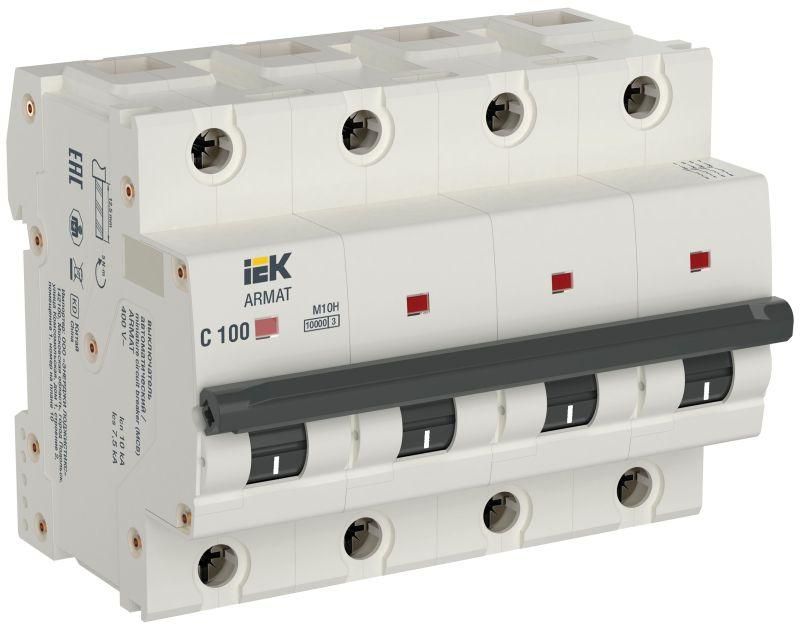

Автоматический выключатель четырехполюсный M10H 4P C 100A ARMAT | AR-M10H-4-C100 IEK

Автоматический выключатель четырехполюсный модульный M10H 4P C 100A от IEK предназначен для защиты трёхфазных сетей с нулевым проводником от перегрузок и коротких замыканий. Этот аппарат из серии ARMAT подходит для распределительных щитов в промышленных объектах, где требуется надёжное отключение всех фаз одновременно.

Назначение и область применения

Автоматический выключатель четырехполюсный модульный M10H 4P C 100A используется для защиты трёхфазных силовых цепей с нейтралью - например, питание двигателей, трансформаторов, групп освещения и оборудования с TN-S или TN-C-S системами заземления. Четыре полюса обеспечивают отключение всех проводников, включая N-провод, что важно для безопасности при аварийных ситуациях. Применяется в промышленных щитах, на производствах, в логистических комплексах и крупных объектах ЖКХ.

Технические характеристики

• Число полюсов: 4 (L1, L2, L3, N)
• Номинальный ток: 100 А
• Характеристика срабатывания: C - подходит для нагрузок со средними пусковыми токами (например, двигатели, светильники с ЭПРА)
• Номинальная отключающая способность: 10 кА
• Максимальное рабочее напряжение: 415 В переменного тока (AC)
• Стандарты: ГОСТ IEC 60947-2 (для промышленного оборудования), ГОСТ IEC 60898-1 (частичное соответствие для бытовых условий)
• Количество деионных пластин: 24
• Тип конструкции: двойной разрыв контактов + двойная дугогасительная камера

Совместимость и монтаж

Автоматический выключатель четырехполюсный модульный M10H 4P C 100A устанавливается на DIN-рейку шириной 35 мм. Ширина аппарата - 4 модуля (72 мм). Подходит для монтажа в шкафах с достаточным свободным пространством вокруг для теплоотвода. Клеммы рассчитаны на медные жилы сечением от 16 до 70 мм2. Для правильного подключения необходимо соблюдать полярность: фазы L1–L3 и ноль N должны быть подключены строго к указанным клеммам. Устройство не имеет встроенной сигнализации или дистанционного управления - для этих функций требуются внешние комплектующие.

Безопасность и стандарты

Автоматический выключатель четырехполюсный модульный M10H 4P C 100A сертифицирован по ГОСТ IEC 60947-2 - стандарту для промышленных выключателей. Это гарантирует высокую надёжность при частых коммутациях и повышенных токах. Также устройство соответствует требованиям ГОСТ IEC 60898-1, что позволяет использовать его в условиях, близких к бытовым, хотя основная сфера - промышленность. Двойная система гашения дуги снижает риск возгорания внутри корпуса даже при максимальном токе короткого замыкания.

Преимущества

• Высокая отключающая способность - 10 кА - обеспечивает безопасную работу в сетях с высокими токами КЗ
• Двойная дугогасительная камера с 24 пластинами повышает скорость гашения дуги и продлевает срок службы контактов
• Отключение нейтрали вместе с фазами исключает опасность сохранения потенциала на нулевом проводе после срабатывания
• Устойчивость к перегреву благодаря оптимизированной тепловой характеристике при длительной работе на 100 А
• Совместимость с другими аппаратами серии ARMAT - можно формировать единый щит с одинаковым дизайном и принципом монтажа

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, большие насосы, компрессоры) - для них лучше выбрать характеристику D
• Не имеет встроенного УЗО - для защиты от утечек тока необходима установка отдельного дифференциального автомата
• Не рекомендован для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Нулевой полюс не оборудован тепловой защитой - он отключается только механически при срабатывании фазных полюсов
• Не поддерживает дистанционное управление или сигнализацию состояния - требует внешних решений

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 45 кВт с пуском через прямой запуск
• Распределительный щит производственного участка с несколькими станками и осветительными группами
• Щит питания холодильного оборудования в логистическом центре
• Общедомовые вводы в многоквартирных домах с системой TN-S, где требуется отключение нуля при аварии

Практические советы

• Перед установкой проверьте сечение кабеля - для 100 А минимум 16 мм2, но предпочтительно 25–35 мм2 для долговечности
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты; используйте крутящий момент 1,5–2,0 Нм
• При сборке щита оставляйте зазоры между аппаратами - особенно если они работают на пределе номинала
• Если в сети есть частые скачки напряжения, дополнительно установите стабилизатор или surge protector
• При замене старого автомата сверьте тип срабатывания - C подходит для большинства промышленных нагрузок, но если двигатель часто запускается - возможно, нужна характеристика D
