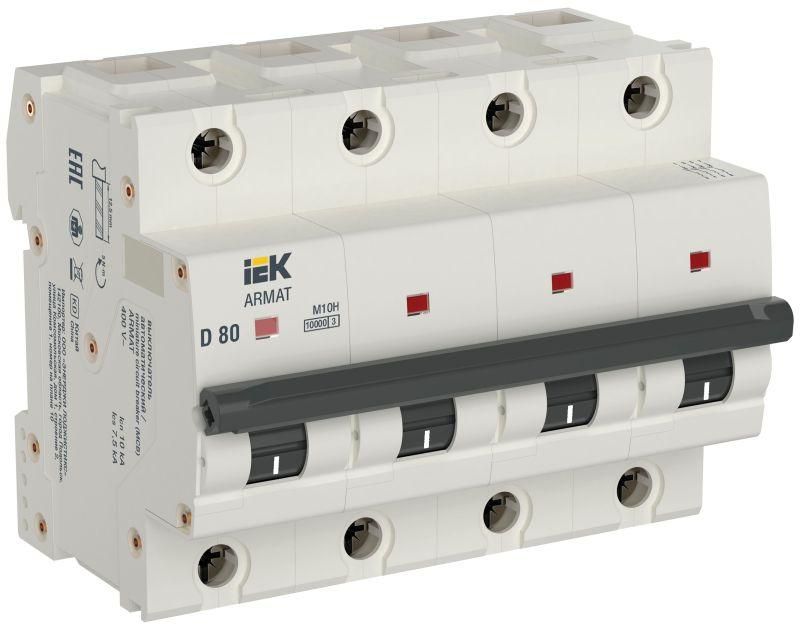

Автоматический выключатель четырехполюсный M10H 4P D 80A ARMAT | AR-M10H-4-D080 IEK

Автоматический выключатель четырехполюсный модульный M10H 4P D 80A от IEK предназначен для защиты трёхфазных сетей с нулевым проводником от перегрузок и коротких замыканий. Этот аппарат из серии ARMAT подходит для установки в распределительных щитах промышленного и коммерческого оборудования, где требуется надёжная защита с высокой отключающей способностью.

Назначение и область применения

Автоматический выключатель четырехполюсный модульный M10H 4P D 80A используется для защиты трёхфазных цепей с нулевым проводом. Его применяют в системах питания станков, насосов, компрессоров, конвейеров и других мощных трёхфазных нагрузках. Четыре полюса позволяют одновременно отключать все фазы и ноль - это важно для безопасности при обслуживании и предотвращении опасных потенциалов.

Технические характеристики

• Число полюсов: 4 (L1, L2, L3, N)
• Номинальный ток: 80 А
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Номинальная отключающая способность: 10 кА
• Количество деионных пластин: 24
• Тип разрыва контактов: двойной
• Конструкция дугогасительной камеры: двойная
• Стандарты: ГОСТ IEC 60947-2, ГОСТ IEC 60898-1

Совместимость и монтаж

Автоматический выключатель M10H 4P D 80A устанавливается на DIN-рейку шириной 35 мм. Он совместим со всеми стандартными шкафами и щитами, использующими модульную систему IEK серии ARMAT. Для подключения используются зажимы с винтами - рекомендуется затягивать их усилием 1,8–2,2 Нм. Убедитесь, что сечение кабеля соответствует номинальному току 80 А - обычно это медный провод 25–35 мм2. Подключение нулевого провода обязательно - он также размыкается при срабатывании.

Безопасность и стандарты

Автоматический выключатель M10H 4P D 80A сертифицирован по российским стандартам ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилых и коммерческих объектах). Двойной разрыв контактов и двухкамерная система гашения дуги обеспечивают безопасное отключение даже при максимальном токе КЗ - до 10 кА. Это снижает риск возгорания и повреждения соседних элементов.

Преимущества

• Высокая отключающая способность - 10 кА позволяет использовать в местах с большой короткозамкнутой мощностью (например, рядом с трансформаторами)
• Двойная дугогасительная камера с 24 пластинами - обеспечивает быстрое гашение дуги, продлевая срок службы аппарата
• Двойной разрыв контактов - гарантирует полное отключение всех проводников, включая ноль
• Устойчивость к импульсным нагрузкам - характеристика D подходит для запуска двигателей и другого оборудования с высоким пусковым током
• Модульная конструкция - легко интегрируется в существующие щитовые решения IEK

Ограничения применения

• Не предназначен для защиты однофазных цепей без необходимости отключения ноля - лучше выбрать 2P или 1P+N вариант
• Не следует применять в условиях постоянных температур ниже –25 C или выше +40 C без дополнительного теплообмена
• Не рассчитан на частые включения/выключения - не является устройством управления, только защиты
• Не подходит для цепей с высоким уровнем гармоник (>10%) без предварительной проверки

Примеры использования

• Защита трёхфазного электродвигателя 45 кВт на производстве
• Щитовая защита конвейерной линии с несколькими приводами
• Распределительный щит торгового центра с группой мощных осветительных и вентиляционных нагрузок
• Подключение кабеля от главного ввода к распределительному щиту второго уровня

Практические советы

• Выбирая между характеристиками B, C и D - для двигателей всегда берите D; для освещения и розеток - C или B
• Проверьте посадочное место в щите: M10H занимает 4 модуля (72 мм) - убедитесь, что есть свободное место
• Перед первым включением проверьте механическую целостность рычага и отсутствие следов повреждений корпуса
• При использовании в сыром помещении - дополняйте установку герметичной крышкой щита, сам аппарат не имеет IP-защиты
• Не заменяйте автомат M10H 4P D 80A на более слабый - это создаёт риск перегрева кабелей и аварий
