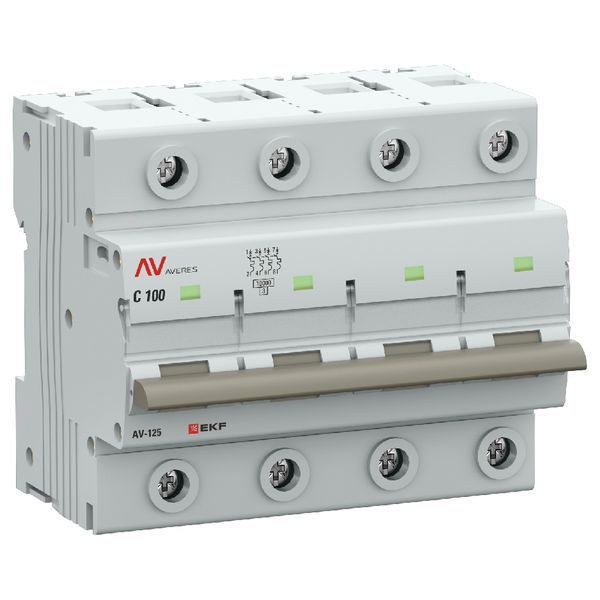

Выключатель автоматический модульный 4п D 100А 10кА AV-125 AVERES EKF mcb125-4-100D-av

Автоматический выключатель 4-полюсный (4P) 100А характеристика D 10кА от бренда EKF, артикул mcb125-4-100d-av - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для управления и отключения четырёхфазных нагрузок в распределительных щитах.

Назначение и область применения

Автоматический выключатель 4-полюсный (4P) 100А характеристика D 10кА используется для защиты трёхфазных электрических цепей с нулевым проводником. Подходит для установки в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений и объектов инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз и нуля - например, на входе в здание, перед мощным оборудованием или в системах с требованием к защите PEN-проводника.

Технические характеристики

• Число полюсов: 4 (три фазы + ноль)
• Номинальный ток: 100 А
• Характеристика срабатывания: D - предназначена для высоких пусковых токов (например, у двигателей, компрессоров)
• Кратковременная отключающая способность: 10 кА - способен безопасно отключить цепь при максимальном токе КЗ до 10 000 А
• Механизм коммутации: мгновенный - контакты замыкаются/размыкаются с одинаковой скоростью вне зависимости от усилия на рукоятку
• Стандарт: соответствие ГОСТ IEC 60947-2

Совместимость и монтаж

Автоматический выключатель 4-полюсный (4P) 100А характеристика D 10кА монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается подвод медных проводов сечением до 50 мм2. Установка возможна в любую ориентацию, но рекомендуется вертикальная - с рукояткой вверх. Обязательно соблюдать порядок подключения: входные кабели - сверху, выходные - снизу. Нулевой проводник подключается к отдельному полюсу, который не имеет тепловой защиты, но разрывается совместно с фазами.

Преимущества

• Механизм мгновенной коммутации снижает нагрев контактов и увеличивает срок службы устройства
• Уменьшение тепловыделения повышает надёжность работы в плотных шкафах
• Изготовлен в соответствии с международным стандартом - гарантирует предсказуемое срабатывание
• Характеристика D позволяет использовать выключатель с двигателями, насосами, вентиляторами и другим оборудованием с высоким пусковым током

Ограничения применения

• Не предназначен для постоянной работы при токе выше 100 А - превышение вызывает перегрев и отказ
• Не следует применять в цепях с частотой ниже 50 Гц или постоянным током - устройство рассчитано исключительно на переменный ток 50–60 Гц
• Не обеспечивает защиту от утечек тока - для этого нужен дифференциальный автомат или УЗО
• Работает при температуре от -25C до +40C; при более низких температурах возможно затруднённое включение

Примеры использования

• Главный ввод в многоквартирный дом или административное здание
• Защита питания трёхфазного конвейера, воздушного компрессора или станка с ЧПУ
• Щитовая распределительная система на заводе с необходимостью отключения всех фаз и ноля одновременно
• Подключение кабельной линии 380 В к распределительному пункту

Практические советы

• Перед установкой проверьте сечение кабеля - для 100 А минимум 25 мм2 меди, лучше 35–50 мм2
• Если в цепи есть частотный преобразователь или источник бесперебойного питания - убедитесь, что он не создаёт импульсных помех, которые могут влиять на работу автомата
• При сборке щита оставляйте свободное место вокруг автомата - он греется при длительной работе на границе номинала
• Не используйте этот автомат вместо УЗО - если нужна защита от поражения током, добавьте отдельное УЗО или выберите дифавтомат
• Артикул mcb125-4-100d-av - это часть серии AVERES от EKF; аналогичные модели в этой серии имеют ту же конструкцию и надёжность, но другие номиналы
