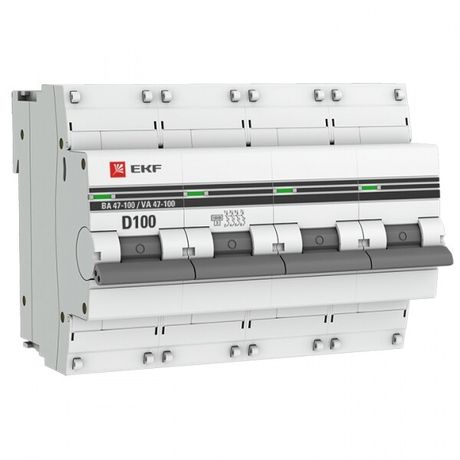

Автоматический выключатель ВА 47-100 4P 100А (D) 10kA EKF PROxima - mcb47100-4-100D-pro

Автоматический выключатель модульный 4-полюсный 100А D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых системах переменного тока. Этот выключатель обеспечивает надёжную работу на DIN-рейке и совместим с нагрузками до 100 А.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 100А D 10кА ВА 47-100 используется для защиты трёхфазных цепей с нейтралью — например, вводных щитов, распределительных пунктов, оборудования с высокими пусковыми токами. Подходит для объектов жилищного фонда, производственных линий, насосных станций, конвейеров и других установок, где требуется одновременная коммутация всех фаз и нулевого проводника.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В (до 660 В изоляции) — рассчитан на трёхфазные сети 380–400 В, с запасом по изоляции для перенапряжений.
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D — предназначена для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы, сварочные аппараты).
• Тип расцепителя: электромагнитный + тепловой — защищает от КЗ (мгновенно) и перегрузок (с задержкой).
• Класс токоограничения: 3 — минимальное время отключения при КЗ, снижающее термическую нагрузку на проводку.
• Поперечное сечение проводов: 1–35 мм² — позволяет подключать медные кабели от 1 до 35 квадратных миллиметров.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытый щит.
• Рабочая температура: –10…+50 °C — допустимо использование в неотапливаемых помещениях, но не на улице.
• Ширина: 6 модулей (18 мм каждый) — занимает 108 мм места на DIN-рейке.
• Глубина монтажа: 45 мм — требует достаточного внутреннего объёма щита.
• Частота: 50 Гц — работает только в сетях переменного тока с частотой 50 Гц.
• С коммутируемым нейтральным проводником: да — ноль тоже отключается при срабатывании, что важно для безопасности при обслуживании.

Совместимость и монтаж

Автоматический выключатель модульный 100А ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания — никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами, доступными после снятия крышки. Все полюса имеют одинаковый шаг контактов, что позволяет использовать универсальные перемычки. Обращайте внимание на посадочный диаметр: зажимы рассчитаны на провода 1–35 мм² — более толстые кабели не войдут.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006), что гарантирует соответствие требованиям безопасности для распределительных устройств. Категория перенапряжения III и импульсное выдерживаемое напряжение 4 кВ обеспечивают устойчивость к кратковременным скачкам напряжения. Климатическое исполнение УХЛ3.1 позволяет применять устройство в условиях повышенной влажности и колебаний температур в пределах нормы.

Преимущества

• Комбинированный расцепитель — эффективно защищает как от долговременной перегрузки, так и от внезапного КЗ.
• Отключение нейтрали — повышает безопасность при ремонте, исключая риск поражения током на “обесточенном” нуле.
• Высокая отключающая способность (10 кА) — подходит для мест с большой мощностью питания, включая промышленные участки.
• Класс токоограничения 3 — минимизирует повреждение кабеля и оборудования при аварии.
• Поддержка широкого диапазона сечений проводов — удобно для различных типов кабельной продукции.

Ограничения применения

• Не предназначен для работы вне помещений — степень защиты IP20 не защищает от воды и пыли.
• Не подходит для цепей постоянного тока — только переменный ток 50 Гц.
• Не рекомендован для нагрузок с пусковыми токами выше 10×Iн (например, крупные двигатели без плавного пуска) — возможны ложные срабатывания.
• Требуется свободное место в щите: глубина 45 мм и ширина 6 модулей — не впишется в узкие корпуса.
• Не имеет встроенной сигнализации или дистанционного управления — для автоматизации нужны дополнительные устройства.

Примеры использования

• Главный входной автомат в промышленном щите для станка с асинхронным двигателем 75 кВт.
• Защита трёхфазной линии питания конвейерной системы с нейтралью.
• Щит освещения и силового оборудования в производственном цеху с 380 В питанием.
• Распределительный щит многоквартирного дома, где нужна коммутация всех четырёх проводов (L1, L2, L3, N).

Практические советы

• Перед установкой проверьте сечение кабеля — используйте только провода 1–35 мм². Более толстые кабели потребуют переходников или другого автомата.
• При подключении нейтрали соблюдайте полярность: контакт N помечен на корпусе. Неправильное подключение нарушает функцию отключения.
• Для защиты от перенапряжений в зонах с нестабильной сетью — параллельно установите УЗИП.
• При использовании в холодных помещениях (близко к –10 °C) убедитесь, что щит не продувается ветром — это может вызвать конденсацию внутри.
• Автоматический выключатель ВА 47-100 можно дополнять аксессуарами: блоками auxiliary contacts, расцепителями UVT, SHUNT — согласно каталогу EKF PROxima.
