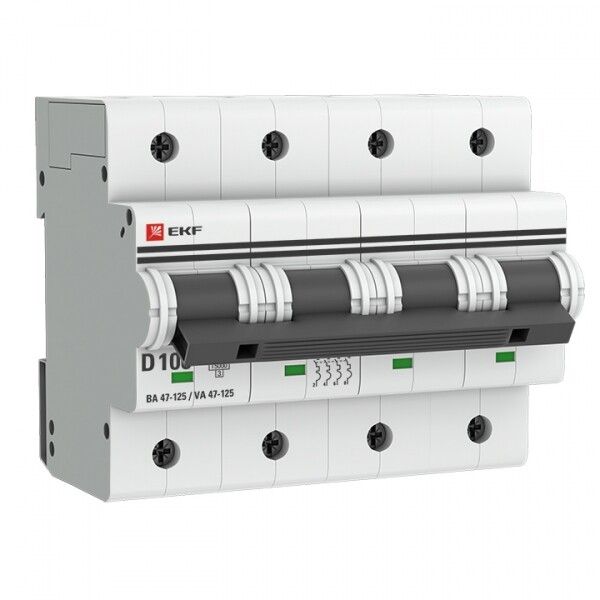

Автоматический выключатель ВА 47-125 4P 100А (D) 15кА EKF PROxima - mcb47125-4-100D

Автоматический выключатель ВА 47-125 — это четырёхполюсный модульный аппарат с номинальным током 100 А и отключающей способностью 15 кА, предназначенный для защиты сетей в бытовых и промышленных объектах. Произведённый компанией EKF, он соответствует требованиям ГОСТ Р 50345-2010 и устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Четырёхполюсное исполнение позволяет отключать все фазы и нейтраль одновременно — важно для систем TN-S и TT. Применяется там, где требуется надёжная защита мощных нагрузок: конвейеры, насосы, системы вентиляции, сварочные установки.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 15 кА
• Характеристика срабатывания: D — для высоких пусковых токов (электродвигатели, трансформаторы)
• Класс токоограничения: 3 — минимальное время срабатывания при КЗ
• Количество полюсов: 4 (L1, L2, L3, N — с коммутируемым нейтральным проводником)
• Поперечное сечение подключаемых проводов: 1–25 мм²
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –10 °C до +50 °C
• Номинальное импульсное напряжение: 4 кВ
• Модульная ширина: 6 модулей (108 мм)
• Глубина монтажа: 44 мм
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата в закрытых помещениях
• Срок гарантии: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА 47-125 устанавливается на стандартную DIN-рейку типа 35 мм. Ширина 6 модулей требует достаточного места в щите. Коммутируемый нейтральный проводник позволяет полностью размыкать цепь — важное условие для безопасности при обслуживании. Подключение проводов осуществляется винтовыми зажимами; рекомендуется использовать наконечники НШВИ для многожильных проводов. Монтаж допускается только в сухих, хорошо вентилируемых местах. Не предназначен для установки вне помещений или в условиях повышенной запылённости.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Обеспечивает класс токоограничения 3 — снижает энергию КЗ, что повышает безопасность оборудования. Двойной разрыв контактов и две дугогасительные камеры обеспечивают надёжное гашение дуги даже при максимальных токах. Серебросодержащая контактная группа увеличивает долговечность и снижает нагрев. Категория перенапряжения III — подтверждает соответствие для использования в распределительных устройствах.

Преимущества

• Высокая отключающая способность (15 кА) позволяет применять его вместо более крупных силовых автоматов
• Коммутируемый нейтраль — безопаснее при ремонте и диагностике
• Характеристика D — оптимален для двигателей и других устройств с высокими пусковыми токами
• Поддержка проводов до 25 мм² — совместим с большинством промышленных кабелей
• Долгий срок службы благодаря качественным материалам и двойному разрыву контактов
• Гарантия 7 лет — один из самых длинных сроков среди аналогичных изделий

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях — степень защиты IP20 не защищает от воды и пыли
• Не подходит для постоянной работы при температуре ниже –10 °C или выше +50 °C
• Не имеет функции дифференциального тока — для защиты от утечек нужен отдельный УЗО
• Не применяется в цепях постоянного тока — только переменный (AC)
• Не рассчитан на частые включения/выключения — предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита трёхфазного двигателя 75 кВт в цеху — пусковой ток не вызывает ложного срабатывания благодаря характеристике D
• Главный входной автомат в распределительном щите многоэтажного дома с системой TN-S
• Щит питания конвейерной линии с несколькими приводами
• Распределительный щит на производстве с большим количеством электрооборудования

Практические советы

• Выбирая ВА 47-125, проверьте, чтобы глубина щита была не менее 44 мм — иначе аппарат не войдёт
• Для проводов сечением 16–25 мм² используйте наконечники НШВИ — это исключит плохой контакт и перегрев
• Если в цепи есть чувствительная электроника, обязательно установите УЗО перед этим автоматом
• Не смешивайте этот автомат с другими сериями в одном щите — лучше соблюдать единый стандарт для удобства диагностики
• При замене старого автомата убедитесь, что новый также имеет коммутируемый нейтраль — иначе нарушится безопасность
• Проверяйте соответствие номинала нагрузки: 100 А — это максимум, не стоит нагружать близко к пределу постоянно
