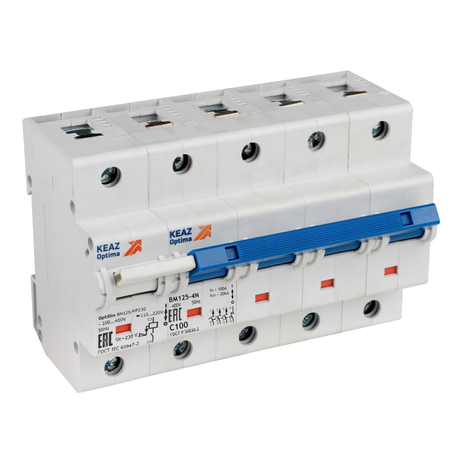

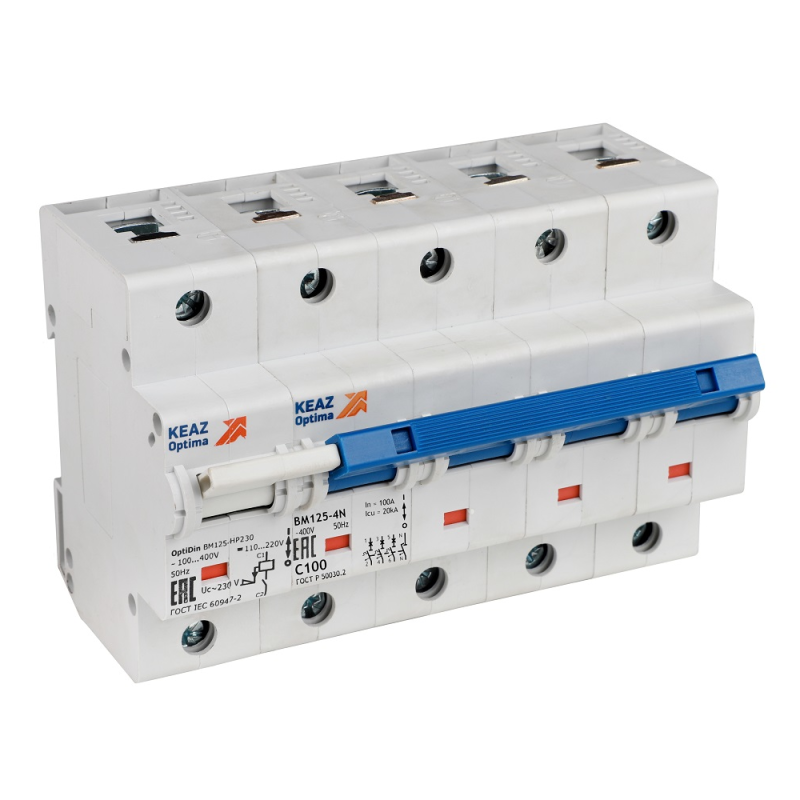

Выключатель автоматический модульный 4п D 100А 10кА OptiDin BM125-4ND100-НР-14ln-УХЛ3 с независимым расцепителем КЭАЗ 336386

Автоматический выключатель КЭАЗ BM125-4ND100-НР-14ln-УХЛ3 - это четырёхполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты электрических цепей до 100 А в трёхфазных сетях 400 В. Он сочетает высокую отключающую способность, надёжную работу в условиях загрязнённой среды и возможность удалённого отключения через внешний сигнал.

Назначение и область применения

BM125-4ND100-НР-14ln-УХЛ3 используется для защиты силовых цепей в промышленных установках, где требуется одновременное отключение всех фаз и нейтрали. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, сварочных аппаратов, конвейеров и больших нагревательных систем. Независимый расцепитель позволяет управлять выключателем дистанционно - через кнопку, PLC или аварийную сигнализацию.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети с нейтралью, типичные для промышленных объектов.
• Количество полюсов: 4 - все четыре полюса (три фазы + нейтраль) коммутируются одновременно.
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 тысяч ампер.
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели), срабатывает при токе 10–20 крат от номинала.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловые повреждения в цепи.
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высокой вероятностью импульсных перенапряжений.
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; применяется внутри щитов.
• Ширина по модулям: 6M - занимает 6 стандартных модулей (по 17,5 мм каждый), что соответствует 105 мм.
• Глубина монтажа: 75 мм - требует достаточного места в щите для свободного монтажа и обслуживания.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• С коммутируемым нейтральным проводником - нейтраль также отключается при срабатывании, что важно для безопасности при ремонте.
• Степень загрязнения 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги (не в сырых или пыльных условиях).
• Исполнение УХЛ3 - работает при температуре от −40C до +40C, подходит для неотапливаемых помещений в умеренном климате.

Совместимость и монтаж

BM125-4ND100-НР-14ln-УХЛ3 монтируется на DIN-рейку 35 мм, совместим со всеми стандартными щитами. Для подключения используйте кабели сечением 16–95 мм2 (медные) - проверьте соответствие по таблице производителя. Независимый расцепитель подключается к внешней цепи управления (24 В DC/AC или 220 В AC); контакты расцепителя не коммутируют основной ток - они лишь передают команду на отключение. Обеспечьте свободный доступ к рычагу включения/выключения и клеммам для обслуживания. Монтаж возможен только в закрытых щитах из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет принципы двойной изоляции и механической блокировки, исключающей случайное включение. Отключение по независимому расцепителю выполняется даже при отсутствии напряжения на входе - важный элемент для систем безопасности и аварийного отключения.

Преимущества

• Полное отключение нейтрали - повышает безопасность при работах на оборудовании.
• Высокая отключающая способность (15 кА) - надёжно защищает от коротких замыканий в мощных сетях.
• Характеристика D - идеально подходит для индуктивных нагрузок без ложных срабатываний.
• Поддержка дистанционного управления - легко интегрируется в системы автоматизации.
• Класс токоограничения 3 - минимизирует риск повреждения кабеля и оборудования при аварии.
• Исполнение УХЛ3 - сохраняет работоспособность в холодных условиях, в отличие от многих аналогов.

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных помещениях - степень защиты IP20 не защищает от брызг и пыли.
• Запрещено использовать в цепях постоянного тока - только переменный ток 50 Гц.
• Не рекомендован для частых операций включения/выключения более 10 раз в час - это сокращает срок службы механизма.
• Независимый расцепитель требует внешнего источника питания - без него функция дистанционного отключения недоступна.
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо дополнительно устанавливать устройство защитного отключения.

Примеры использования

• Защита главного ввода в промышленный цех с несколькими двигателями.
• Щит управления крупным конвейером с частотным преобразователем.
• Автоматическое отключение оборудования при срабатывании пожарной сигнализации через независимый расцепитель.
• Распределительный щит на заводе с холодильными установками и насосами.

Практические советы

• Перед установкой проверьте, чтобы глубина щита была не менее 75 мм - иначе выключатель не поместится.
• Выбирайте кабели с запасом по сечению: для 100 А лучше использовать 50–70 мм2 медного провода, особенно при длинных участках.
• При использовании независимого расцепителя подключайте его к источнику с напряжением, указанному в документации - чаще всего 24 В или 220 В.
• Не забудьте про обязательную маркировку цепей - так как выключатель отключает нейтраль, важно указывать, какие устройства он контролирует.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых срабатываниях или работе в пыльных условиях.
