Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 40А 10мА АC АД14-41C40-АC-УХЛ4 - 318756 КЭАЗ

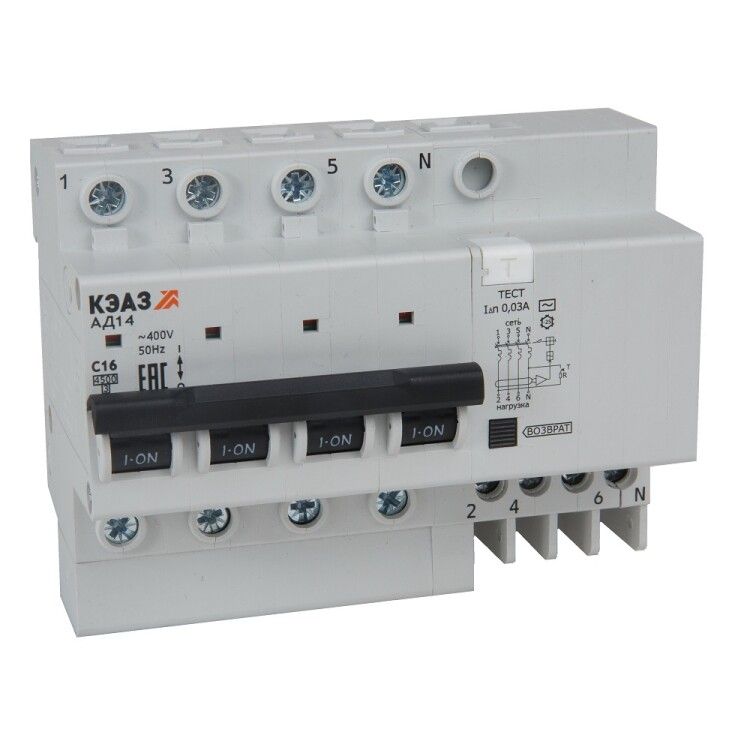

Автоматический выключатель дифференциального тока АД14-41C40-AC-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и устройства УЗО, что делает его компактным решением для установки в распределительных щитах жилых, офисных и коммерческих помещений.

Назначение и область применения

АД14-41C40-AC-УХЛ4 защищает от поражения током при контакте с повреждённой изоляцией или случайном прикосновении к токоведущим частям. Также он предотвращает пожары, вызванные длительными утечками тока через изоляцию или заземление. Подходит для установки в квартирных, офисных и торговых распределительных щитах. Применяется там, где требуется высокий уровень безопасности - например, в ванных комнатах, кухнях, на этажах с компьютерной техникой или оборудованием.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения
• Дифференциальный ток срабатывания: 10 мА - чувствителен даже к малым утечкам, безопасен для человека
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный тип для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при коротком замыкании до 4500 ампер
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Наличие нейтрального проводника: да - требует подключения нулевого провода
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Модульная ширина: 7,5 модулей - занимает 7,5 стандартных мест на DIN-рейке (≈135 мм)

Совместимость и монтаж

АД14-41C40-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные кабели подключаются сверху, выходные - снизу. Нейтральный проводник обязательно проходит через устройство - его нельзя обходить. Монтаж допускается только в сухих, хорошо вентилируемых распределительных щитах. Не рекомендуется использовать в условиях повышенной влажности, запылённости или на улице из-за низкой степени защиты IP20. Совместим со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

АД14-41C40-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Сертифицирован для использования в системах TN-S и TN-C-S. Защита от поражения током обеспечивается благодаря точному срабатыванию при утечке 10 мА - уровне, который считается безопасным для человеческого организма. Автомат не защищает от перегрузок и коротких замыканий выше 4,5 кА - в таких случаях возможен отказ.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Чувствительность 10 мА обеспечивает надёжную защиту жизни человека
• Конструкция с нейтральным проводником исключает риск ложных срабатываний
• Изготовлен в России (КЭАЗ) - совместим с отечественной инфраструктурой и имеет доступные запчасти
• Подходит для бюджетных проектов - часть серии “Бюджетный модуль”

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током типа AC
• IP20 не позволяет устанавливать во влажных помещениях вне щита (например, в бане или на улице)
• Не подходит для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Требует обязательного подключения нулевого провода - нельзя использовать в двухпроводных системах без N
• Не защищает от перенапряжений и скачков сети - нужна дополнительная защита (розеточные фильтры, ОПС)

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щит на этаже офисного здания - защита серверов, принтеров, компьютеров
• Распределительный щит торгового центра - защита светильников и маломощного оборудования
• Групповая защита кухонных розеток в доме или ресторане

Практические советы

• Перед монтажом проверьте, чтобы нулевой провод был правильно подключен - неверное подключение приведёт к отказу работы
• Проверяйте работоспособность кнопкой “Тест” ежемесячно - особенно в местах с высокой влажностью
• При замене старого УЗО+автомата на этот дифавтомат учтите, что он займёт 7,5 модулей - возможно, потребуется переупаковка щита
• Для групп с мощными насосами или вентиляторами рассмотрите вариант с характеристикой D вместо C
• Не используйте в системах IT - данный аппарат не предназначен для изолированных сетей
