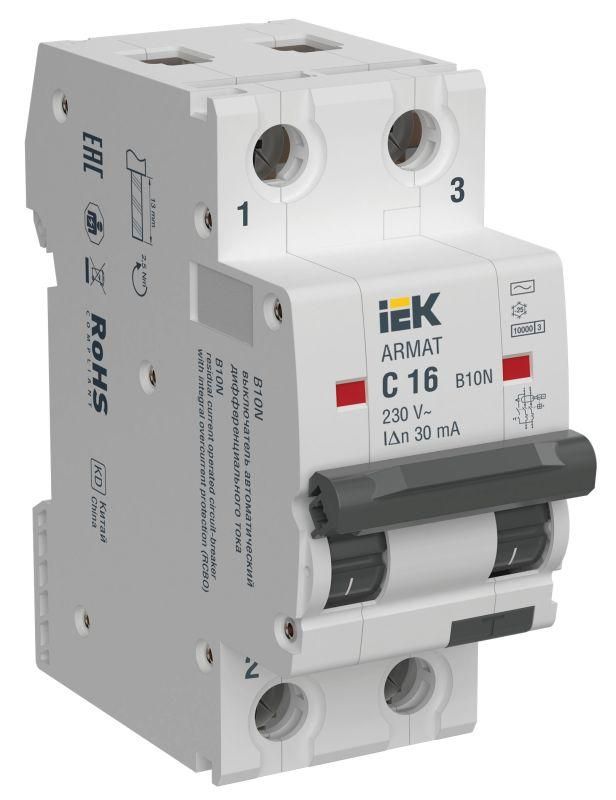

Автоматический выключатель дифференциального тока АВДТ B10N 2P C16 30мА тип AC ARMAT | AR-B10N-2-C016C030 IEK

Автоматический выключатель дифференциального тока B10N 2P C16 30мА тип AC от IEK - устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях переменного тока. Применяется в жилых домах, офисах и на промышленном оборудовании. Артикул ar-b10n-2-c016c030 относится к серии ARMAT.

Назначение и область применения

Автоматический выключатель дифференциального тока B10N 2P C16 30мА тип AC защищает человека от поражения электрическим током при утечках более 30 миллиампер. Он отключает питание при обнаружении разницы между током в фазе и нуле - признака пробоя изоляции или контакта с землёй. Также защищает проводку от перегрева и короткого замыкания благодаря встроенному тепловому и электромагнитному расцепителю. Устройство подходит для установки в щитах квартир, частных домов, производственных цехов, на станках, насосах, освещении и других нагрузках с переменным током.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной однофазной сети 220–240 В
• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания
• Дифференциальный ток: 30 мА - чувствительность к утечкам, соответствует требованиям безопасности для жилых помещений
• Тип утечки: AC - реагирует только на переменный ток утечки (например, от повреждённой изоляции), не срабатывает на импульсные или постоянные утечки
• Количество полюсов: 2 - защищает одновременно фазу и ноль; ноль коммутируется (отключается при срабатывании)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы, люминесцентные лампы)
• Отключающая способность: 10 кА - выдерживает максимальный ток КЗ до 10 тысяч ампер
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль)
• Глубина монтажа: 75,6 мм - требует достаточного пространства внутри щита
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах
• Степень загрязнения 2 - можно использовать в помещениях с умеренным уровнем запылённости (офисы, дома, производственные участки без агрессивной среды)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется сверху и снизу через зажимы типа PIN и FORK - подходят гибкие и однопроволочные жилы. Автоматический выключатель дифференциального тока B10N 2P C16 30мА тип AC совместим с другими модулями серии ARMAT: можно дополнительно установить блоки сигнализации, расцепители, мини-выключатели. Обратите внимание: поскольку ноль коммутируется, важно правильно подключить вход и выход - не меняйте местами фазу и ноль. Для проверки работы есть кнопка «Тест» - её следует нажимать ежемесячно.

Безопасность и стандарты

Автоматический выключатель дифференциального тока B10N 2P C16 30мА тип AC соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Конструкция имеет защитную шторку, которая препятствует случайному прикосновению к токоведущим частям при неполном введении в щит. Независимый механизм свободного расцепления обеспечивает гарантированное отключение даже при потере нулевого провода - важное преимущество для старых сетей с плохим качеством заземления.

Преимущества

• Функциональная независимость от напряжения сети - продолжает работать даже при обрыве нуля
• Двухполюсная конструкция с коммутируемым нулём - полная изоляция цепи при срабатывании
• Максимальная отключающая способность 10 кА - надёжно защищает от аварийных режимов
• Поддержка дополнительных модулей ARMAT AUX - легко расширяемая система защиты
• Надёжная дугогасительная решётка в каждом полюсе - снижает риск повреждения при частых отключениях

Ограничения применения

• Не подходит для систем с постоянными или импульсными утечками тока - требуется тип A (например, для инверторов, ИБП, LED-драйверов)
• IP20 не допускает установку во влажных или открытых помещениях - только в герметичных щитах
• Не рекомендован для сетей с частыми скачками напряжения выше 270 В - возможны ложные срабатывания
• Не используется в трёхфазных системах без параллельного подключения нескольких устройств

Примеры использования

• Защита группы розеток в ванной комнате или кухне
• Щитовая защита для холодильника, стиральной машины, бойлера
• Линии питания станков с асинхронными двигателями (характеристика C идеально подходит)
• Осветительные цепи с мощными люминесцентными светильниками
• Объекты с устаревшей проводкой, где есть риск обрыва нуля

Практические советы

• Выбирая место установки, учтите глубину 75,6 мм - убедитесь, что в щите достаточно места для всех модулей
• Проверьте посадочный диаметр проводов: зажимы рассчитаны на жилы 0,5–25 мм2 (медные)
• Не используйте этот автомат вместо обычного УЗО - он сочетает в себе и УЗО, и автоматический выключатель
• При замене старого устройства сохраняйте порядок подключения: верхние клеммы - вход, нижние - выход
• Для сложных объектов с множеством потребителей лучше применять групповые автоматы с дифзащитой, а не один на весь дом - так проще найти причину срабатывания
• Если нужна защита от импульсных утечек (например, от компьютеров или светодиодных ламп), выбирайте модель с типом A - серия ARMAT предлагает такие варианты
