Дифференциальный автомат АД-2 16А/ 30мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA2-6-16-30-pro EKF

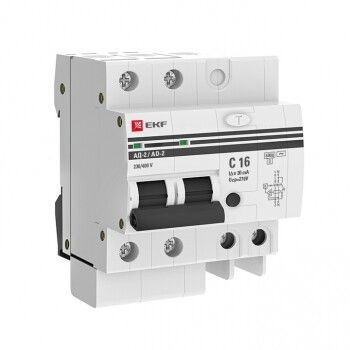

Автоматический выключатель дифференциального тока АД-2 16А/30мА от EKF PROxima сочетает защиту от утечек тока и перегрузок в одном корпусе. Устройство предназначено для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока, особенно там, где важна надёжная защита от поражения электричеством.

Назначение и область применения

АД-2 16А/30мА используется для защиты электрических цепей от двух типов опасностей: тока утечки (например, при прикосновении к оголённым проводам) и сверхтоков (при перегрузках или коротком замыкании). Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на производстве - например, для групп розеток, освещения, насосов, станков и другого оборудования, требующего повышенной безопасности.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека от поражения электрическим током
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный (не подходит для цепей с выпрямителями)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы, люминесцентные светильники)
• Количество полюсов: 2 - отключает фазу и ноль одновременно, что важно для безопасности при утечках
• Монтаж: на DIN-рейку шириной 35 мм, занимает 4 модуля
• Поперечное сечение подключаемых проводов: до 25 мм2 - совместим с медными проводами до 4–6 кв. мм в обычной практике
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытые щиты
• Рабочий температурный диапазон: от -25C до +50C - подходит для неотапливаемых помещений, но не для улицы
• Изоляция: Ui = 500 В, Uimp = 6 кВ - выдерживает кратковременные скачки напряжения, включая грозовые импульсы
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

АД-2 16А/30мА устанавливается на стандартную DIN-рейку в распределительном щите. Для монтажа требуется свободное место 4 модуля (около 72 мм по ширине). Обязательно соблюдайте полярность: входные клеммы помечены L и N, выходные - соответственно. Ноль обязательно коммутируется - это гарантирует полное отключение цепи при утечке. Подключайте провода сечением 0,5–25 мм2, затягивайте клеммы моментом, соответствующим рекомендациям производителя. Не допускайте перекручивания жил. После установки проверьте работу кнопкой «Т» - она имитирует утечку и должна вызвать отключение.

Безопасность и стандарты

АД-2 16А/30мА соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность дифференциальных автоматов. Применяет класс 3 токоограничения - один из самых эффективных уровней защиты при КЗ. Встроенный блок защиты от перенапряжения (по данным производителя) дополнительно предохраняет оборудование от импульсных бросков напряжения, таких как те, что возникают при работе мощных потребителей или ударах молнии.

Преимущества

• Объединение двух функций - автоматического выключателя и УЗО - в одном устройстве, экономя место в щите
• Коммутируемый ноль - исключает риск сохранения потенциала на нулевом проводе после отключения
• Увеличенный ресурс благодаря качественной сборке и компонентам EKF PROxima
• Длительная гарантия - 7 лет, что выше среднего для аналогичных устройств
• Защита от перенапряжений - уникальная особенность серии, снижающая вероятность выхода из строя подключённой техники

Ограничения применения

• Не применяется в цепях с постоянным током утечки (например, с источниками питания на основе выпрямителей, светодиодными драйверами, ИБП)
• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли, поэтому нельзя использовать вне щита
• Не подходит для трёхфазных систем - только для однофазных 230 В
• Не имеет селективного исполнения (буква S в модели отсутствует); при КЗ или утечке в одной ветви отключится весь щит, если другие автоматы не имеют выдержки времени
• Не рекомендуется для установки в местах с постоянной вибрацией или температурой ниже -25C

Примеры использования

• Защита группы розеток в кухне или ванной комнате - основное применение для 30 мА
• Подключение электрокотла, стиральной машины, бойлера - где есть контакт с водой
• Щит на производстве для управления станками с асинхронными двигателями - характеристика C идеально подходит
• Освещение в подвале или гараже - когда нужна защита от пробоя изоляции в сыром воздухе

Практические советы

• Выбирая между АД-2 и двумя отдельными устройствами (автомат + УЗО), учтите, что АД-2 проще монтировать, но сложнее диагностировать причину отключения - нужно проверять и перегрузку, и утечку
• Проверяйте работоспособность кнопкой «Т» хотя бы раз в месяц - это обязательное условие безопасности
• Если в вашем щите уже установлены несколько УЗО, убедитесь, что АД-2 16А/30мА не создаёт конфликта по селективности - он не имеет выдержки времени, поэтому может отключаться раньше других
• При замене старого автомата - проверьте, чтобы новое устройство подходило по глубине (45 мм) и не задевало соседние элементы
• Для цепей с высокой долей импульсных нагрузок (LED-светильники, зарядки) лучше выбрать УЗО типа B, а не AC - АД-2 здесь будет давать ложные срабатывания
