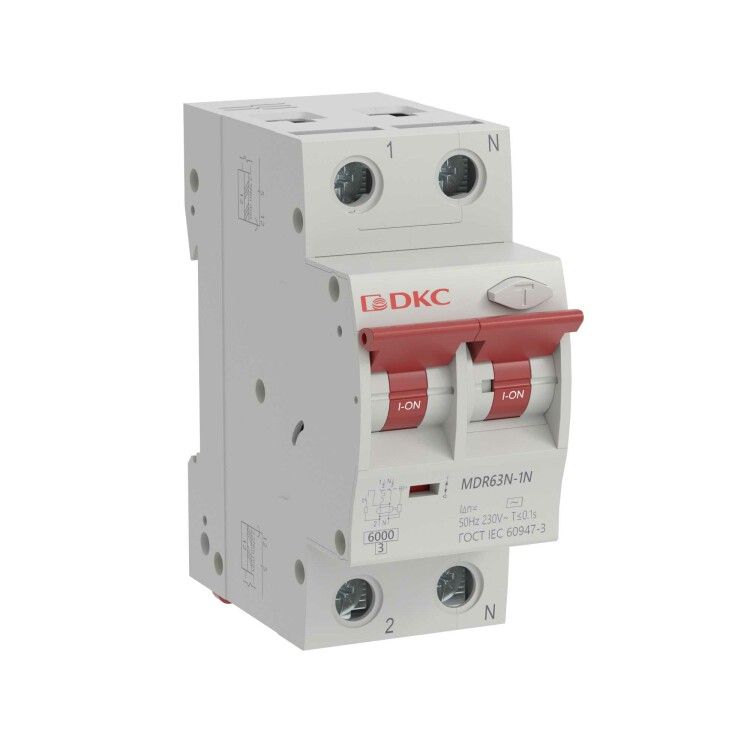

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 16A, 30мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N2C16-A ДКС

Автоматический выключатель дифференциального тока MDR63N от YON (группа DKC) — двухполюсный (1P+N) устройство на 16 А и 30 мА, предназначенное для защиты человека от удара током, предотвращения пожаров из-за утечек и обеспечения надёжной работы электросетей в жилых и общественных зданиях.

Назначение и область применения

MDR63N защищает электрические сети напряжением 230 В переменного тока от трёх основных опасностей:

• поражения людей электрическим током — благодаря чувствительности 30 мА;
• возгораний из-за утечек тока через повреждённую изоляцию или заземление;
• повреждений оборудования при перегрузках и коротких замыканиях.

Подходит для установки в распределительных щитах квартир, частных домов, офисов, школ, больниц и других объектов социальной инфраструктуры. Особенно эффективен там, где используются бытовые приборы с электроникой — стиральные машины, компьютеры, зарядные устройства.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 30 мА — порог срабатывания при утечке тока; безопасный уровень для защиты жизни человека.
• Тип утечки: A — реагирует на переменный ток утечки и импульсный (например, от современной электроники: инверторы, БП, светодиодные светильники).
• Характеристика срабатывания: C — подходит для нагрузок с высокими пусковыми токами (двигатели, насосы, компрессоры).
• Отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до этой величины.
• Напряжение: 230 В AC, 50 Гц — предназначено для однофазных сетей в России и странах СНГ.
• Количество полюсов: 2 (1P+N) — размыкаются фаза и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Количество модулей DIN: 2 — занимает два стандартных модуля в щите (18 мм каждый).
• Степень защиты IP20: защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли — устанавливается внутри закрытых щитов.
• Рабочий диапазон температур: от –25 °C до +40 °C — допустимо использование в неотапливаемых помещениях, но не на улице.
• Импульсное напряжение Uimp: 4 кВ — выдерживает кратковременные скачки напряжения (молнии, коммутационные броски).
• Тип: электронный — работает от сети, требует наличия питания для функционирования дифференциального блока.

Совместимость и монтаж

MDR63N устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Для правильной сборки важно соблюдать следующее:

• Фазный провод подключается к входному контакту L, нулевой — к N.
• Не допускается подключение нуля после автомата к другому нулевому проводнику — это нарушит работу УЗО.
• Устройство имеет коммутируемый нейтральный проводник — ноль разрывается при срабатывании, что соответствует требованиям безопасности.
• Проверьте соответствие посадочных размеров: ширина 36 мм (2 модуля), глубина зависит от модели щита — рекомендовано использовать корпуса с запасом места.
• Электронный тип требует исправной сети — при обрыве нуля или фазы до автомата он не будет работать даже при наличии утечки.

Безопасность и стандарты

MDR63N соответствует международным нормам IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Произведён в соответствии с требованиями безопасности для использования в жилых и общественных зонах. Сертифицирован для применения в системах TN-S и TN-C-S.

Преимущества

• Защита типа A — единственная подходящая для современного оборудования с выпрямителями и импульсными источниками питания.
• Комбинированная защита: совмещает функции автоматического выключателя и УЗО в одном устройстве — экономит место в щите.
• Коммутируемый ноль — снижает риск возникновения опасного потенциала на нейтрали при аварии.
• Характеристика C — позволяет использовать с двигателями и другими устройствами с высоким пусковым током без ложных срабатываний.
• Гарантия 5 лет — подтверждает качество изготовления и долговечность компонентов.

Ограничения применения

• Не применяется вне помещений — степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для сетей постоянного тока — только переменный ток 50 Гц.
• Электронный тип не работает при отсутствии напряжения на входе — при обрыве фазы или нуля защита временно отключена.
• Не рекомендуется для цепей с большим количеством естественных утечек (например, старая проводка с многочисленными ответвлениями) — возможны частые ложные срабатывания.
• Не заменяет обычный автомат в цепях без риска утечки — лучше применять отдельно, если требуется только защита от перегрузок.

Примеры использования

• Щит квартиры — защита розеток в ванной, кухне, детской комнате.
• Щит коттеджа — защита группы освещения и розеток на первом этаже.
• Офис — питание серверов, принтеров, компьютеров, где есть импульсные БП.
• Медицинский пункт — обеспечение безопасности при работе с оборудованием, имеющим высокую чувствительность к утечкам.
• Торговый центр — защита групп розеток для точек продаж и рекламных экранов.

Практические советы

• Перед установкой проверьте целостность изоляции проводов — MDR63N не спасёт от пробоя, если провода уже повреждены.
• После монтажа обязательно протестируйте кнопкой “T” — она имитирует утечку и проверяет работоспособность.
• Не используйте этот автомат вместо главного вводного — он не рассчитан на токи выше 16 А и не является заменой вводного автоматического выключателя.
• При использовании нескольких MDR63N в одном щите — не забудьте про координацию: более чувствительные должны быть дальше от источника питания.
• Если часто срабатывает — проверьте наличие утечек в подключённых приборах, особенно в старых стиральных машинах, водонагревателях и люминесцентных светильниках.
