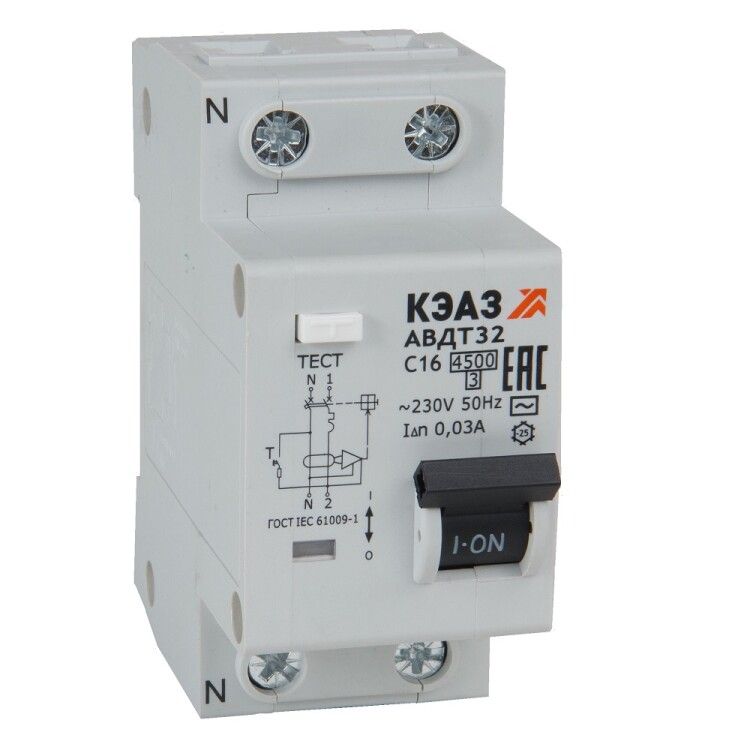

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 25А 30мА А АВДТ32-22C25-AC-УХЛ4 - 318363 КЭАЗ

Автоматический выключатель дифференциального тока АВДТ 2P C 25A 30mA 4.5кА АВДТ32-22C25-AC-УХЛ4 от КЭАЗ обеспечивает защиту человека от поражения электрическим током, а также предотвращает возгорания из-за утечек тока. Устройство сочетает функции дифференциальной защиты и автоматического выключателя, что делает его компактным решением для бытовых и промышленных сетей. Артикул АВДТ32-22C25-AC-УХЛ4 соответствует бюджетному модульному ряду КЭАЗ.

Назначение и область применения

АВДТ 2P C 25A 30mA 4.5кА АВДТ32-22C25-AC-УХЛ4 предназначен для защиты людей от поражения электрическим током при повреждении изоляции оборудования или случайном прикосновении к токоведущим частям. Также он защищает от пожаров, вызванных утечками тока или замыканиями на землю. Кроме того, устройство выполняет функции обычного автомата - отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и других объектов с однофазной сетью 230 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Дифференциальный ток: 30 мА - чувствительность к утечкам; при превышении этого значения происходит отключение для защиты жизни человека;
• Количество полюсов: 2 - защищает фазу и ноль одновременно, нейтральный проводник коммутируется;
• Номинальное напряжение: 230 В - рассчитан на работу в сети переменного тока 230 В, 50 Гц;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не подходит для импульсных или постоянных утечек);
• Характеристика срабатывания: C - срабатывает при кратковременных перегрузках до 5–10 крат номинала, подходит для нагрузок с пусковыми токами (например, двигатели, насосы);
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает тепловую и механическую нагрузку на оборудование;
• Характеристика отключения: Без задержки - срабатывает мгновенно при утечке, без выдержки времени;
• Степень защиты IP20 - защищён от прикосновения пальцами и от крупных предметов, но не от пыли и воды;
• Модульная ширина: 2 М - занимает два модуля в DIN-рейке (стандарт 17,5 мм каждый);
• Рабочая температура: УХЛ4 - допускает эксплуатацию в помещениях с умеренным климатом, включая неотапливаемые, от –40C до +40C.

Совместимость и монтаж

АВДТ32-22C25-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются клеммы сверху и снизу - вход и выход помечены. Нейтральный проводник обязательно подключается через коммутируемые клеммы устройства - нельзя использовать внешний ноль. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно соединены. Совместим с другими модулями серии АВДТ32 и стандартными щитами КЭАЗ. Не рекомендуется устанавливать рядом с источниками сильных ЭМИ (частотные преобразователи, мощные радиопередатчики).

Безопасность и стандарты

АВДТ 2P C 25A 30mA 4.5кА АВДТ32-22C25-AC-УХЛ4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Произведён в соответствии с международными нормами безопасности для устройств типа ACD (выключатель дифференциального тока). Применяется в системах TN-S и TN-C-S с глухозаземлённой нейтралью. Не используется в IT-системах.

Преимущества

• Объединяет две функции - защиту от утечек и от перегрузок/коротких замыканий - экономит место в щите;
• Коммутируемый ноль повышает надёжность отключения при аварии - исключает риск сохранения потенциала на нулевом проводе;
• Класс токоограничения 3 снижает риск повреждения кабелей и оборудования при КЗ;
• Индикатор положения рычага позволяет легко определить причину отключения - перегрузка или утечка;
• Устойчив к колебаниям температур благодаря исполнению УХЛ4 - подходит для холодных помещений.

Ограничения применения

• Не работает с постоянным током утечки - не подходит для цепей с выпрямителями, LED-драйверами, ИБП;
• Тип AC не реагирует на импульсные утечки - не применяется там, где есть частотные преобразователи или сварочные аппараты;
• IP20 - запрещено устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты;
• Максимальный номинальный ток 25 А - не подходит для групповых линий с суммарной нагрузкой более 5,5 кВт;
• Не совместим с системами питания IT (с изолированной нейтралью).

Примеры использования

• Защита розеточных групп в квартире, особенно на кухне и в ванной;
• Щитовая защита для стиральных машин, бойлеров, духовых шкафов;
• Автоматическая защита освещения и розеток в гараже или подвале;
• Цепи с электромоторами малой мощности - насосы, вентиляторы, компрессоры;
• Временные электроснабжения на стройплощадках при использовании только переменного тока.

Практические советы

• Перед первым включением нажмите кнопку «Тест» - проверьте, сработает ли устройство;
• Проверяйте периодичность тестирования (минимум раз в месяц) - это обязательное требование безопасности;
• При установке в щит с несколькими АВДТ - используйте селективную координацию, чтобы избежать ложных отключений;
• Не подключайте ноль после АВДТ к другим нулям вне устройства - это нарушит принцип работы;
• Если устройство часто срабатывает - проверьте изоляцию подключённых приборов, возможно, есть скрытая утечка;
• Для цепей с электроникой (компьютеры, зарядки) лучше выбрать тип A - этот вариант (тип AC) не подходит.
