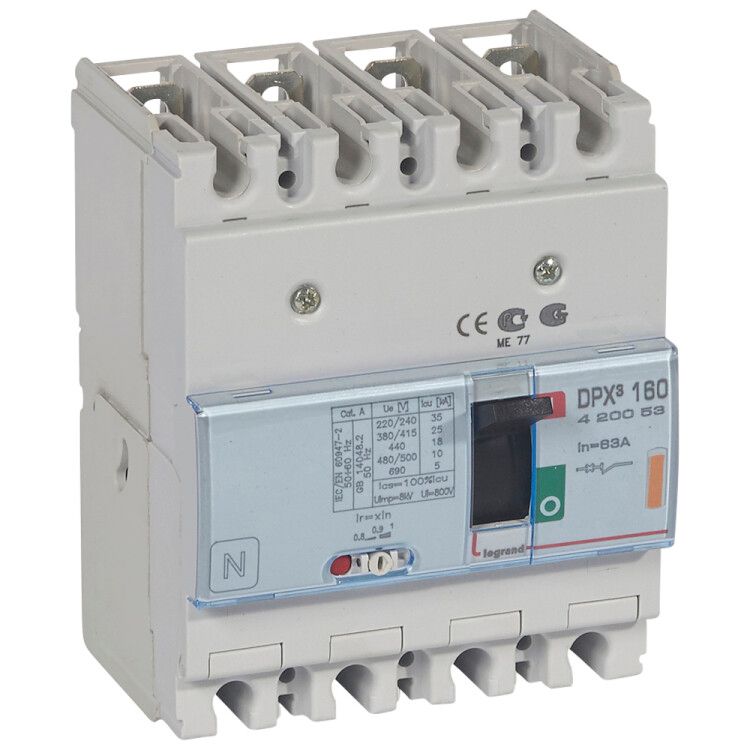

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 25 кА 400 В~ 4П 63 А | 420053 Legrand

Автоматический выключатель четырехполюсный 63А 25кА DPX3 160 термомагнитный расцепитель 400В~ от Legrand - надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство совмещает термомагнитную защиту, ручное управление и возможность установки на DIN-рейку, что делает его универсальным решением для сложных систем. Артикул 420053 соответствует сериям DPX3 и Legrand Euro.

Назначение и область применения

Автоматический выключатель четырехполюсный 63А 25кА DPX3 160 предназначен для защиты трёхфазных электрических цепей с нулевым проводником. Он используется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах вентиляции и насосных станциях. Обеспечивает безопасное включение, отключение и автоматическую защиту сети при аварийных ситуациях - перегрузке или коротком замыкании.

Технические характеристики

• Номинальное напряжение: 400 В ~ (для трёхфазных сетей с нулём)
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) срабатывания
• Диапазон настройки защиты от перегрузки: 50,4–63 А - можно настроить чувствительность под нагрузку, близкую к предельной
• Диапазон регулировки расцепителя КЗ: 630 А - порог срабатывания при коротком замыкании установлен на уровне 10×Iн
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Способ монтажа: на DIN-рейку (монтажная плата) - стандартная промышленная система крепления
• Тип подключения: винтовой - надёжное и проверенное соединение
• Конструкция: стационарная - не предназначена для частого демонтажа
• Привод: ручной рычажковый - удобное управление вручную
• Индикатор отключения: да - визуальное определение состояния (вкл/выкл)
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления
• Нормативный документ: МЭК 60947-2 - соответствие международным требованиям
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренный и холодный климат, с повышенной влажностью

Совместимость и монтаж

Автоматический выключатель четырехполюсный 63А 25кА DPX3 160 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - габариты устройства рассчитаны под типовые промышленные шкафы. Подключение выполняется через винтовые зажимы: входные и выходные клеммы расположены сверху и снизу. Сечение кабеля не должно превышать 35 мм2 - более толстые жилы не войдут. Устройство совместимо с другими модулями серии DPX3, что позволяет собирать компактные распределительные системы. Моторный привод подключается дополнительно - требует наличия внешнего контроллера.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует точность срабатывания, долговечность и безопасность при работе с высокими токами. Индикация положения и указатель причины расцепления повышают безопасность обслуживания - оператор сразу видит, почему произошло отключение. Защита по минимальному напряжению предотвращает запуск оборудования при проседании сети, что особенно важно для двигателей и ЧПУ-станков. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без корпуса.

Преимущества

• Точная настройка защиты от перегрузки - можно адаптировать под реальную нагрузку, исключив ложные срабатывания
• Универсальный четырёхполюсный дизайн - защищает все проводники, включая N-провод
• Визуальная индикация - легко диагностировать состояние без тестирования
• Поддержка моторного привода - позволяет реализовать удалённое управление и автоматизацию
• Совместимость с серией DPX3 - легко расширять щит за счёт других модулей (контакторы, реле и т.д.)
• Климатическое исполнение УХЛ4 - надёжно работает в условиях российских производственных помещений

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 не защищает от брызг и пара
• Не подходит для частого ручного включения/отключения - конструкция стационарная, рассчитана на длительную работу
• Требуется точная настройка тока срабатывания - некорректная настройка может привести к отказу защиты
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Максимальное сечение кабеля 35 мм2 - не подходит для очень крупных силовых линий (>80–100 А)

Примеры использования

• Щит питания трёхфазного станка с ЧПУ - защита от перегрузки двигателя и скачков напряжения
• Распределительный щит на заводе - основной рубильник для группы потребителей
• Система конвейеров с несколькими двигателями - отключение всех линий при аварии одной
• Объекты с дистанционным управлением - при наличии моторного привода можно отключать группу выключателей с пульта

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 35 мм2 - иначе невозможно плотное соединение
• Настройте ток перегрузки на 90–95% от рабочего тока оборудования - так защита будет работать точно, без ложных срабатываний
• Используйте этот выключатель только в паре с УЗО, если есть риск утечки тока (например, в местах с возможным контактом человека с оборудованием)
• При использовании моторного привода убедитесь, что источник питания привода согласован с напряжением сети (обычно 24 В постоянного тока)
• Не устанавливайте в открытых щитах на улице - даже при УХЛ4 IP30 недостаточно для защиты от осадков
• Проверяйте индикатор расцепления после каждого отключения - он покажет, была ли причина перегрузка или КЗ, что ускоряет поиск неисправности
