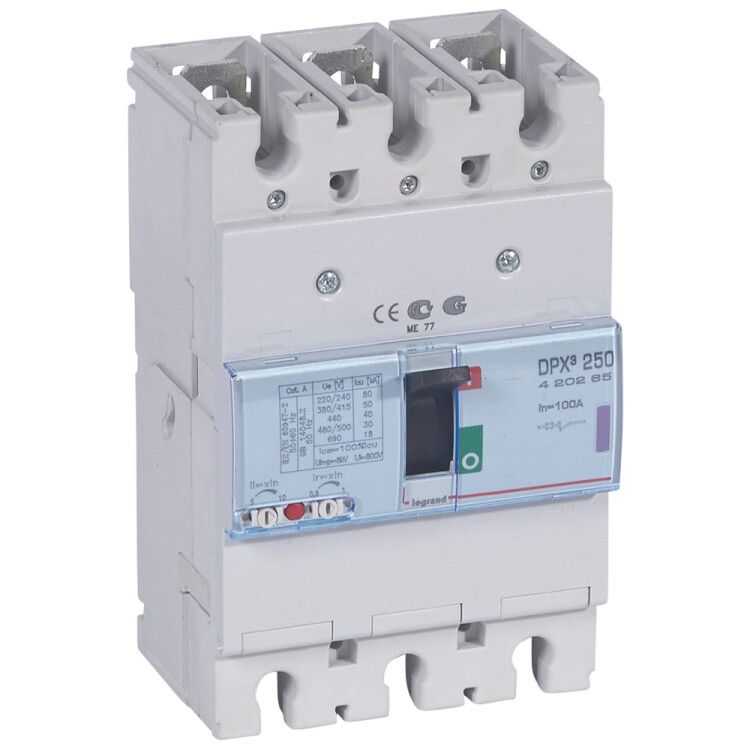

Автоматический выключатель DPX3 250 - термомагнитный расцепитель 50 кА 400 В~ 3П 100 А | 420265 Legrand

Автоматический выключатель Legrand DPX3 250 — трёхполюсное устройство с номинальным током 100 А и отключающей способностью 50 кА, предназначенное для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство оснащено термомагнитным расцепителем, ручным управлением и возможностью установки индикатора отключения, что делает его надёжным решением для стационарной установки на DIN-рейку.

Назначение и область применения

Автоматический выключатель Legrand DPX3 250 используется для защиты электрических цепей в промышленных объектах: на производственных линиях, в распределительных щитах, у станков, насосов, конвейеров и других мощных потребителей. Он обеспечивает безопасное включение, отключение и автоматическую защиту сети при аварийных ситуациях — перегрузках и коротких замыканиях. Устройство рассчитано на работу в системах переменного тока до 400 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 220 В (работает в сети до 400 В~)
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 80–100 А
• Диапазон регулировки защиты от КЗ: 500–1000 А
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Тип подключения: винтовой зажим
• Максимальное сечение кабеля: 50 мм²
• Способ монтажа: на DIN-рейку (монтажная плата)
• Управление: ручной тумблер
• Индикация: указатель расцепления и возможность установки внешнего индикатора отключения
• Климатическое исполнение: УХЛ4 (работает при температуре от −25°C до +40°C, допустима повышенная влажность)
• Нормативный документ: МЭК 60947-2
• Конструкция: стационарное исполнение (не предназначено для перемещения)
• Защита по минимальному напряжению: да (отключается при снижении напряжения ниже порогового значения)
• Комплектация: устройство в сборе, без дополнительных аксессуаров

Совместимость и монтаж

Автоматический выключатель Legrand DPX3 250 совместим с любыми стандартными DIN-рейками типа TS35/7,5 или TS35/15. Для монтажа требуется свободное место в щите шириной не менее 54 мм (по одному полюсу). Подключение проводов выполняется через винтовые зажимы — максимальное сечение кабеля 50 мм². Перед подключением проверьте соответствие сечения жил и момент затяжки винтов (указан в руководстве Legrand). Устройство не требует специальных инструментов, но рекомендуется использовать динамометрическую отвёртку для точного момента затяжки. Установка индикатора отключения — опциональна, но повышает удобство диагностики.

Безопасность и стандарты

Автоматический выключатель Legrand DPX3 250 соответствует международному стандарту МЭК 60947-2, который гарантирует надёжную отключающую способность, долговечность и безопасность при работе в условиях перегрузок и КЗ. Защита по минимальному напряжению предотвращает самопроизвольное включение оборудования после восстановления питания, что важно для безопасности персонала. IP30 не защищает от брызг и влаги — использование вне закрытых щитов запрещено.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять устройство даже в крупных промышленных объектах с высокими токами КЗ.
• Настройка обоих типов защиты (перегрузка и КЗ) позволяет точно адаптировать параметры под конкретную нагрузку.
• Наличие индикатора расцепления и возможности установки внешнего индикатора ускоряет поиск причины отключения.
• Защита по минимальному напряжению исключает опасные режимы работы при просадках сети.
• Климатическое исполнение УХЛ4 обеспечивает стабильную работу в холодных и влажных помещениях.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных средах — степень защиты IP30 не защищает от влаги.
• Не поддерживает модульные расширения (например, дополнительные контакты или блокировки) в базовой комплектации — они требуют отдельного заказа.
• Не имеет функции дистанционного управления — только ручной привод; для автоматизации нужен внешний моторный привод (в комплекте он есть, но не активирован).
• Нельзя использовать в сетях постоянного тока — только для переменного тока 50/60 Гц.
• Стационарное исполнение не предусматривает частичной замены внутренних механизмов — при выходе из строя требуется замена всего аппарата.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными двигателями.
• Защита линии питания конвейерной системы с суммарной нагрузкой около 80–90 А.
• Щитовая защита насосной станции в условиях повышенной влажности (при условии герметичного шкафа).
• Коммуникационный щит на производстве, где важна фиксация факта отключения по КЗ.

Практические советы

• Перед установкой проверьте, чтобы расчетный ток нагрузки не превышал 80 % от номинала (т.е. не более 80 А) — это продлит срок службы устройства.
• При настройке защиты от перегрузки используйте диапазон 80–100 А только если реальная нагрузка близка к 100 А. Для меньших нагрузок (например, 60 А) выбирайте другой автомат.
• При монтаже соблюдайте интервал между автоматами — минимум 10 мм, чтобы избежать перегрева.
• Если в вашем проекте требуется удалённый контроль состояния, докупите индикатор отключения — он легко устанавливается сверху.
• Не забудьте про обязательную маркировку автомата в щите: номер цепи, нагрузка, дата установки.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев — особенно в условиях вибраций.
