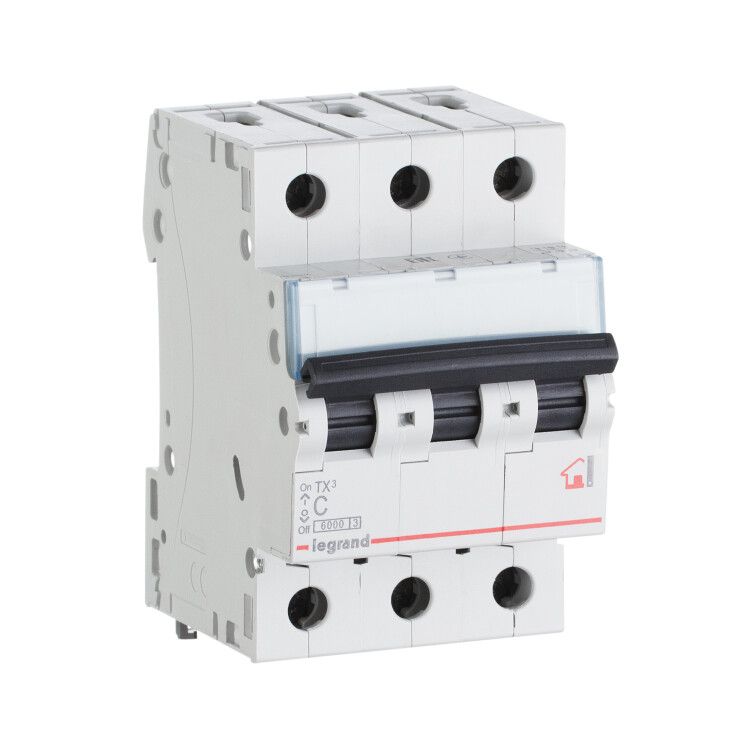

Выключатель автоматический модульный 3п C 50А 10кА TX3 6000 3мод. 400В Leg 403949 Legrand

Автоматический выключатель Legrand TX3 6000 - трёхполюсный коммутационный аппарат на 50 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты электрических цепей в бытовых и аналогичных объектах. Устройство устанавливается на DIN-рейку, совместимо со стандартными щитами и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной или трёхфазной сетью переменного тока 400 В. Подходит для защиты групповых линий освещения, розеток, нагревательных приборов и другого оборудования с умеренно индуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Род тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Максимальное сечение кабеля: 35 мм2
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от -25C до +70C
• Степень загрязнения: 2 - для условий с небольшим количеством пыли и конденсата
• Категория перенапряжения: 0 - не предназначен для установки на входе в здание
• Гарантия: 24 месяца
• Нормативы: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство в рейку и зафиксировать защёлкой - для демонтажа отожмите защёлку отверткой через специальное отверстие. Клеммы рассчитаны на медные однопроволочные и многопроволочные кабели сечением до 35 мм2. Затяжка винтов должна выполняться с моментом, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить клемму. Устройство не требует дополнительного крепления, так как имеет самоблокирующую систему фиксации.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск возгорания. Устройство не имеет функции дифференциальной защиты - для защиты от утечек тока требуется установка отдельного УЗО. Категория перенапряжения 0 указывает, что он не предназначен для установки в качестве основного вводного автомата - его следует использовать после устройства класса III или IV.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже в условиях слабой сети
• Компактный размер (3 модуля) - экономит место в щитке
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение
• Широкий рабочий диапазон температур - подходит для неотапливаемых помещений
• Соответствие европейским стандартам - гарантирует долговечность и безопасность

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Не защищает от утечек тока - требует обязательной параллельной установки УЗО
• Не подходит для ввода в здание - категория перенапряжения 0 не обеспечивает защиту от внешних скачков напряжения
• Не рекомендуется для мощных двигателей с высоким пусковым током (>5–7×Iн) - лучше выбрать характеристику D
• Не поддерживает дистанционное управление или сигнализацию - только ручное включение/отключение

Примеры использования

• Защита трёхфазной группы розеток в мастерской
• Отключение питания насоса или компрессора в котельной
• Щитовая защита осветительной линии с люминесцентными светильниками
• Распределительный щит в административном здании для групповой защиты
• Подключение кабельной линии 3x16 мм2 к шкафу управления

Практические советы

• Выбирая автомат Legrand TX3 6000, проверьте соответствие сечения кабеля - максимальное 35 мм2; более толстые провода потребуют переходника или изменения схемы
• При монтаже в холодном помещении (ниже 0C) дайте устройству адаптироваться к температуре перед первым включением - тепловой расцепитель чувствителен к перепадам
• Не используйте этот автомат вместо вводного - для входа в здание выбирайте модели с категорией перенапряжения II или III
• При использовании в щитках с несколькими автоматами соблюдайте порядок: ввод - УЗО - автоматы. Legrand TX3 6000 можно устанавливать сразу после УЗО
• Проверяйте плотность затяжки клемм каждые 1–2 года - особенно в местах с вибрациями (станки, конвейеры)
