Автоматический выключатель DPX3 250 - термомагнитный расцепитель 50 кА 400 В~ 3П 200 А | 420268 Legrand

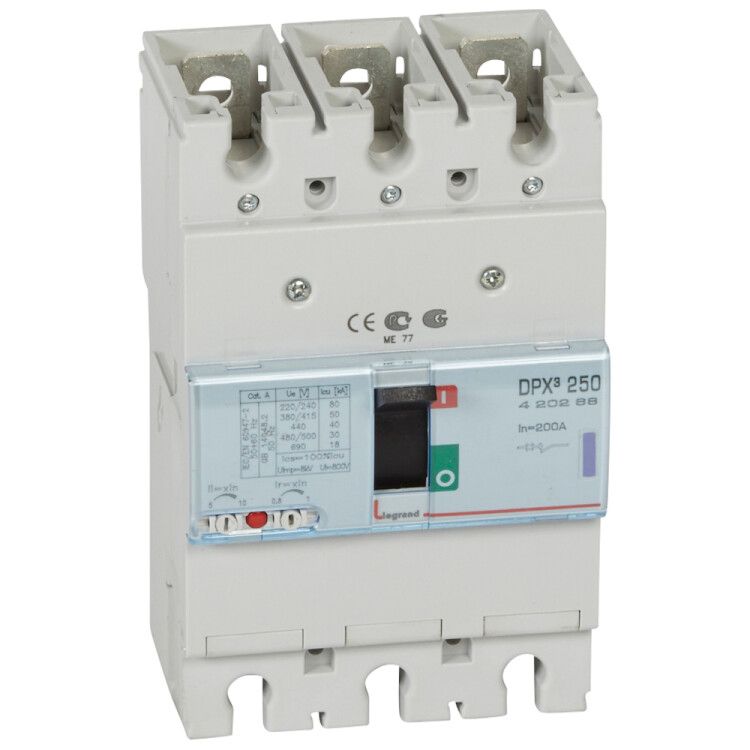

Автоматический выключатель DPX3 250 200А 50кА 400В термомагнитный расцепитель от Legrand - надёжное устройство для защиты трёхфазных промышленных цепей от перегрузок и коротких замыканий. Устройство совмещает высокую отключающую способность, точную настройку и возможность установки на DIN-рейку, что делает его универсальным решением для сложных систем.

Назначение и область применения

Автоматический выключатель DPX3 250 200А 50кА 400В предназначен для защиты электрических цепей в промышленных объектах. Он обеспечивает безопасное включение, отключение и автоматическую защиту оборудования при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других устройствах с трёхфазным питанием до 690 В.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 220–690 В - работает в широком диапазоне напряжений, включая 380/400 В и 690 В.
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов.
• Диапазон настройки защиты от перегрузки: 160–200 А - можно точно настроить порог срабатывания под нагрузку конкретного оборудования.
• Диапазон регулировки расцепителя КЗ: 1000–2000 А - позволяет адаптировать чувствительность к импульсным токам, например, при запуске двигателей.
• Максимальное сечение кабеля: 50 мм2 - поддерживает мощные медные жилы.
• Степень защиты: IP30 - защищён от доступа пальцев и инструментов, но не от пыли и воды; требует установки в закрытых щитах.
• Способ монтажа: на DIN-рейку - совместим со стандартными металлическими рейками 35 мм.
• Тип подключения: винтовой - надёжное крепление проводов через зажимы с болтами.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температур и повышенной влажностью.
• Индикатор отключения и указатель расцепления - наглядно показывают причину отключения (ручное или автоматическое).
• Моторный привод: да - возможно подключение внешнего привода для удалённого управления.
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня, предотвращая повреждение оборудования.
• Нормативный документ: МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель DPX3 250 200А 50кА 400В легко монтируется на стандартную DIN-рейку. Для подключения используются винтовые зажимы - рекомендуется затягивать болты моментом, соответствующим технической документации Legrand, чтобы избежать перегрева. Устройство совместимо с другими модулями серии DPX3, что позволяет собирать компактные распределительные щиты. Моторный привод подключается через специальный разъём - требуется наличие внешнего управляющего сигнала. Установка возможна только в сухих, хорошо вентилируемых шкафах с классом защиты не ниже IP54.

Безопасность и стандарты

Автоматический выключатель DPX3 250 200А 50кА 400В сертифицирован по стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и отказоустойчивости. Индикация положения и указатель расцепления позволяют оперативно определить причину отключения, минимизируя время простоя. Защита по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления питания.

Преимущества

• Широкий диапазон настройки тока срабатывания - гибкая адаптация под любую нагрузку.
• Высокая отключающая способность (50 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Поддержка моторного привода - удобно для автоматизации и дистанционного управления.
• Наличие индикаторов - ускоряет диагностику и обслуживание.
• Стандартный монтаж на DIN-рейку - совместимость с большинством промышленных щитов.
• Комплексная защита: перегрузка + КЗ + недостаточное напряжение - одно устройство решает несколько задач.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 требует герметичного корпуса.
• Не подходит для частотных преобразователей или цепей с высоким уровнем гармоник - может давать ложные срабатывания.
• Не используется в условиях взрывоопасной среды - не имеет взрывозащиты Ex.
• Требуется точная настройка тока срабатывания - некорректные значения могут привести к ложным отключениям или отказу защиты.
• Не рекомендован для частого ручного включения/отключения - предназначен для защиты, а не для оперативного коммутирования.

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей насосов и вентиляторов.
• Распределительный щит производственной линии - контроль тока на участке с несколькими станками.
• Объекты ЖКХ - защита системы водоснабжения с трёхфазными насосами.
• Складские комплексы - управление освещением и вентиляцией с возможностью дистанционного отключения через моторный привод.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 200 А, а ток КЗ в точке установки не выше 50 кА.
• Настройте ток перегрузки близко к рабочему току оборудования - лучше на 10–15% выше, чем максимальный рабочий ток.
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с типом привода.
• Проверяйте плотность затяжки винтов - слишком слабое крепление вызывает перегрев, слишком сильное - повреждает изоляцию.
• При замене используйте оригинальные комплектующие Legrand - совместимость с аналогами не гарантирована.
• Регулярно проверяйте индикаторы расцепления - они помогают выявить скрытые проблемы в сети до серьёзных отказов.
