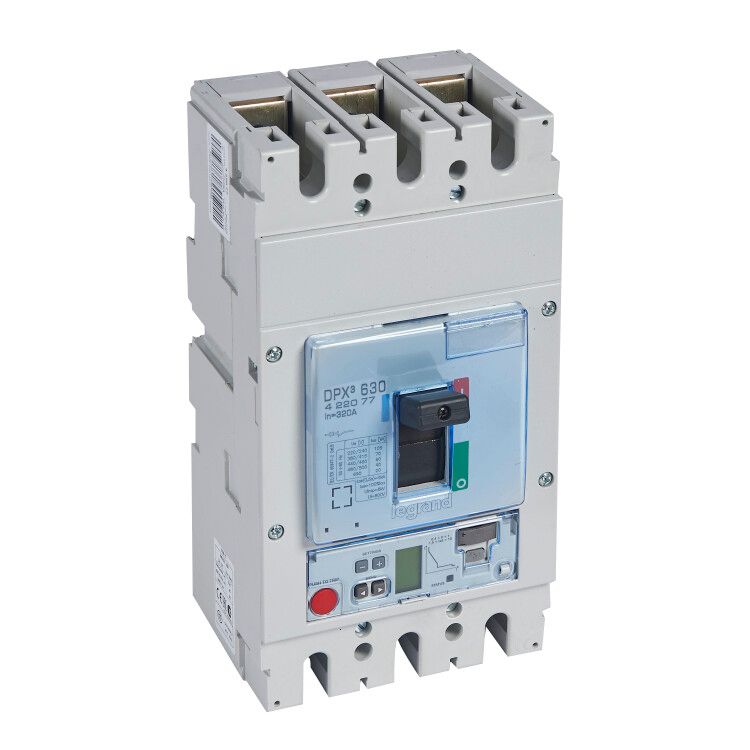

Автоматический выключатель DPX3 630 - эл. расцепитель S2 70 кА 400 В~ 3П 320 А | 422077 Legrand

Автоматический выключатель DPX3 630 320А 70кА S2 от Legrand - это надёжное устройство для защиты промышленных цепей переменного тока от перегрузок и коротких замыканий. Выполнен в литом корпусе, рассчитан на работу в сложных условиях, совместим с монтажными платами и оснащён электронным расцепителем с точной настройкой. Артикул 422077 соответствует серийной модели DPX3, предназначенной для стационарной установки в силовых щитах.

Назначение и область применения

Автоматический выключатель DPX3 630 320А 70кА S2 используется для защиты электрических цепей в промышленных объектах: на заводах, в производственных линиях, на насосных станциях, в системах кондиционирования и других мощных нагрузках. Подходит для коммутации и защиты оборудования, где требуется высокая отключающая способность и точная настройка защитных функций. Устройство обеспечивает безопасную эксплуатацию сетей с напряжением до 690 В и током до 320 А.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Номинальный ток: 320 А
• Количество полюсов: 3
• Номинальная отключающая способность: 70 кА - способен отключить аварийный ток даже при серьёзном КЗ
• Род тока: переменный (AC)
• Номинальное напряжение: 220–690 В
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания
• Диапазон настройки защиты от перегрузки: 128–320 А - можно адаптировать под реальную нагрузку
• Диапазон регулировки защиты от КЗ: 5000 А - фиксированный порог, не настраивается
• Максимальное сечение кабеля: 100 мм2 - поддерживает крупногабаритные проводники
• Степень защиты: IP30 - защищает от доступа пальцев и твёрдых предметов, но не от воды
• Способ подключения: винтовой - надёжное соединение без необходимости специальных инструментов
• Конструкция: стационарная - устанавливается жестко на монтажную плиту, не предназначена для выдвижения
• Привод: ручной - управление осуществляется через тумблер
• Количество переключающих контактов: 2 - для сигнализации состояния (вкл/выкл)
• Индикация: есть указатель расцепления и возможность установки внешнего индикатора отключения
• Нормативный документ: МЭК 60947-2 - соответствие международным требованиям
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Опционально: возможна установка моторного привода и комплектного блока защиты

Совместимость и монтаж

Автоматический выключатель DPX3 630 320А 70кА S2 монтируется на монтажную плату с помощью болтов. Для правильной установки необходимо соблюдать посадочные габариты, указанные в технической документации Legrand. Подключение кабелей выполняется винтовыми зажимами - максимальное сечение 100 мм2 требует использования подходящих наконечников. Устройство не имеет выдвижной рамки, поэтому его нельзя обслуживать без демонтажа из шкафа. Работает совместимо с другими модулями серии DPX3, что упрощает сборку распределительных щитов.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, который гарантирует надёжность срабатывания, термическую стойкость и механическую прочность. Наличие защиты по минимальному напряжению предотвращает самопроизвольное включение после просадки сети. Индикатор расцепления и возможность подключения внешнего индикатора повышают безопасность при обслуживании - оператор сразу видит причину отключения. IP30 не обеспечивает защиту от брызг, поэтому установка должна происходить внутри закрытых щитов.

Преимущества

• Электронный расцепитель даёт точную настройку токов перегрузки в широком диапазоне - от 128 до 320 А
• Высокая отключающая способность (70 кА) делает устройство пригодным для участков с большими токами КЗ
• Поддержка кабелей до 100 мм2 снижает необходимость переходников и упрощает монтаж
• Возможность установки моторного привода и индикатора отключения позволяет автоматизировать системы управления
• Комплексная система индикации (указатель расцепления + внешний сигнал) минимизирует время диагностики
• Совместимость с другими изделиями серии DPX3 ускоряет проектирование и сборку щитов

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 исключает воздействие влаги и пыли
• Стационарная конструкция не позволяет вынимать устройство для проверки без отключения питания и частичного демонтажа
• Фиксированная настройка защиты от КЗ (5000 А) не поддаётся изменению - не подходит для цепей с очень низкими токами КЗ
• Требуется монтажная плита; не подходит для DIN-рейки
• Ручной привод не предусматривает дистанционного управления без дополнительного моторного привода

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 200 кВт
• Коммутирующее устройство для питательных линий конвейеров с двигателями 100–150 кВт
• Основной автомат в распределительном щите станций водоснабжения
• Щитовая защита для систем HVAC с трёхфазными компрессорами
• Цепи питания сварочных аппаратов в металлообрабатывающем производстве

Практические советы

• При выборе места установки учтите, что устройство требует свободного пространства вокруг для теплоотвода - не плотно прижимайте к другим приборам
• Для кабелей сечением 70–100 мм2 используйте медные наконечники с изоляцией - это повысит контакт и безопасность
• Настройку тока перегрузки выполняйте после запуска оборудования - начинайте с нижней границы (128 А) и увеличивайте до рабочего значения
• Если нужна дистанционная командировка - заказывайте модель с моторным приводом заранее, так как он не является стандартным
• Проверьте наличие индикатора отключения перед монтажом - если не установлен, рекомендуется докупить и смонтировать отдельно
• Не применяйте этот выключатель в бытовых или офисных сетях - его возможности избыточны, а стоимость выше аналогов для таких задач
