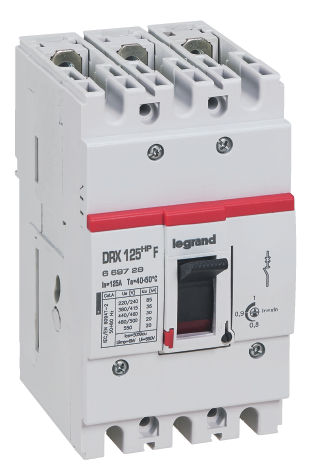

Автоматический выключатель DRX 125 HP TM Рег 3П 16A 25кА | 669700 Legrand

Автоматический выключатель DRX 125 HP TM Рег - трёхполюсное устройство на 16 А с регулируемой тепловой защитой и моторным приводом, предназначенное для надёжного отключения цепей при перегрузках и КЗ. Бренд Legrand, артикул 669700, подходит для монтажа в силовые щиты промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель DRX 125 HP TM Рег защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах, на станках, конвейерах, насосных станциях и других промышленных нагрузках. Особенно эффективен при модернизации старых систем - благодаря регулируемым уставкам и совместимости с существующими решениями Legrand.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220 В
• Количество полюсов: 3
• Отключающая способность: 25 кА
• Диапазон настройки защиты от перегрузки: 12,8–16 А
• Кратковременная задержка расцепления: 400 А (магнитный расцепитель)
• Степень защиты: IP30 (защита от прикосновений и твёрдых предметов, но не от воды)
• Тип подключения: винтовые зажимы
• Тип управления: поворотная ручка
• Монтаж: на DIN-рейку 35 мм
• Глубина устройства: 86 мм
• Количество переключающих контактов: 2
• Индикация: указатель положения и возможность установки внешнего индикатора отключения
• Функция: защита по минимальному напряжению (отключение при просадке сети)
• Привод: моторный (возможно дистанционное управление)

Совместимость и монтаж

Выключатель DRX 125 HP TM Рег совместим с DIN-рейками стандарта EN 60715. Устанавливается в шкафы и щиты, где используется серия DRX - одинаковая глубина (86 мм) позволяет равномерно компоновать аппараты без перекосов. Винтовое подключение требует затяжки кабеля усилием, соответствующим нормам (не переусердствуйте - избыточная сила может повредить контакт). Для дистанционного управления подключите моторный привод через внешний контроллер. Индикатор отключения устанавливается дополнительно - он не встроен, но совместим с другими комплектующими Legrand.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2. Защита по минимальному напряжению исключает самопроизвольное включение оборудования после восстановления питания - важная функция для безопасной работы автоматизированных линий. IP30 не предусматривает защиту от брызг и влаги - не используйте в сырых помещениях без дополнительной герметизации корпуса.

Преимущества

• Регулируемые уставки тепловой защиты позволяют точно адаптировать порог срабатывания под конкретную нагрузку
• Моторный привод даёт возможность удалённого включения/выключения - удобно для автоматизированных систем
• Указатель расцепления сразу показывает причину отключения - перегрузка или КЗ
• Одинаковая глубина с DRX 630 упрощает проектирование и сборку щитов
• Поддержка индикатора отключения - улучшает диагностику и обслуживание

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности или пыли - степень защиты IP30 недостаточна для открытых площадок
• Нельзя использовать в сетях выше 220 В - максимальное напряжение указано явно
• Регулировка тока защиты возможна только в диапазоне 12,8–16 А; нельзя настроить ниже 12,8 А или выше 16 А
• Моторный привод требует отдельного источника питания - не работает автономно
• Не подходит для частого ручного включения/выключения - рассчитан на длительную работу, а не на оперативное управление

Примеры использования

• Щит управления конвейерной линией - защита двигателя от перегрева и скачков тока
• Распределительный щит торгового центра - отключение при снижении напряжения ниже допустимого уровня
• Обновление старого НКУ - замена устаревших автоматов на DRX 125 HP с сохранением габаритов и типа монтажа
• Цех с насосами - использование моторного привода для дистанционного отключения при аварии

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 16 А - рекомендовано минимум 2,5 мм2 медного провода
• При настройке тепловой защиты - начинайте с нижней границы (12,8 А), затем увеличивайте до нужного значения, наблюдая за работой нагрузки
• Если планируете использовать индикатор отключения - закажите его заранее, чтобы не переделывать монтаж
• Для моторного привода предусмотрите источник постоянного тока 24 В - большинство систем используют именно его
• Не забудьте про обязательную маркировку автомата - особенно важно при наличии нескольких аналогичных устройств в одном щите
