Автоматический выключатель DRX 125 HP TM Рег 3П 80A 25кА | 669707 Legrand

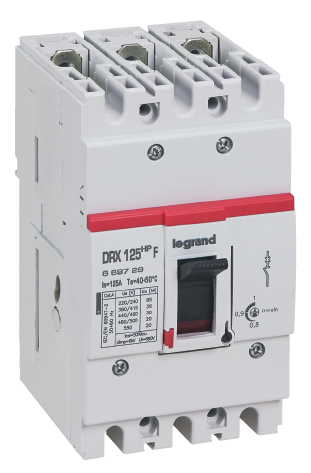

Автоматический выключатель DRX 125 HP TM Рег - трёхполюсное устройство на 80 А с регулируемой тепловой защитой и моторным приводом, предназначенное для надёжного отключения цепей при перегрузках и КЗ. Бренд Legrand, артикул 669707, подходит для монтажа в силовые щиты промышленных объектов и систем автоматизации.

Назначение и область применения

Автоматический выключатель DRX 125 HP TM Рег защищает электрические цепи от перегрузок и коротких замыканий. Устройство применяется в промышленных распределительных щитах, на участках с высокими пусковыми токами - например, для двигателей, насосов, конвейеров, компрессоров. Подходит как для новостроек, так и для реконструкции старых НКУ (нормированных коммутационных устройств).

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 220 В
• Количество полюсов: 3
• Отключающая способность: 25 кА
• Диапазон настройки защиты от перегрузки: 64–80 А (можно точно выставить порог срабатывания)
• Кратковременная задержка расцепления: 800 А (защита от кратковременных перегрузок, например, при запуске двигателя)
• Степень защиты: IP30 (защита от прикосновений и твёрдых предметов, но не от воды)
• Тип подключения: винтовые зажимы (удобны для медных проводов сечением до 50 мм2)
• Монтаж: на DIN-рейку 35 мм
• Конструкция: встраиваемое фиксированное устройство
• Тип управления: поворотная ручка
• Индикация: есть указатель расцепления, возможность установки внешнего индикатора отключения
• Количество переключающих контактов: 2 (для сигнализации состояния)
• Моторный привод: да (возможна дистанционная коммутация)
• Защита по минимальному напряжению: да (отключение при проседании напряжения ниже допустимого уровня)
• Глубина устройства: 86 мм (соответствует серии DRX 630, удобно для компоновки шкафов)

Совместимость и монтаж

Выключатель совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа требуется свободное место в щите глубиной не менее 86 мм. Винтовые зажимы рассчитаны на одножильные и многожильные провода; перед затяжкой необходимо проверить плотность соединения. Моторный привод требует подключения управляющего напряжения - в комплект не входит, приобретается отдельно. Индикатор отключения устанавливается по желанию через специальный слот на лицевой панели.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60947-2. Защита по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления питания. Компоненты выполнены из огнеупорных материалов. IP30 обеспечивает безопасную работу внутри закрытых щитов, но не предназначено для открытой установки или влажных сред.

Преимущества

• Регулируемые уставки тепловой защиты позволяют адаптировать защиту под конкретную нагрузку, снижая риск ложных срабатываний
• Моторный привод обеспечивает удалённое управление - важно для автоматизированных систем
• Фиксированная глубина 86 мм упрощает проектирование щитов и унифицирует сборку с другими аппаратами серии DRX
• Указатель расцепления и возможность установки индикатора ускоряют диагностику аварийных ситуаций
• Высокая отключающая способность (25 кА) гарантирует безопасность даже при серьёзных КЗ

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Нельзя использовать в сетях выше 220 В - максимальное рабочее напряжение ограничено
• При использовании моторного привода требуется источник управления (например, 24 В постоянного тока), который не входит в комплект
• Настройка тепловой защиты возможна только в диапазоне 64–80 А - нельзя применять для нагрузок меньше 64 А

Примеры использования

• Щит управления насосной станцией - защита от перегрузки при запуске мощного насоса
• Линия питания конвейера на заводе - с учётом пусковых токов и возможности дистанционного отключения
• Обновление старого щита: замена устаревшего автомата на DRX 125 HP TM Рег с сохранением габаритов и DIN-монтажа
• Система HVAC - контроль за питанием вентиляторов и компрессоров с защитой от просадки напряжения

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 80 А используйте провод минимум 25 мм2 меди
• При настройке тепловой защиты начинайте с нижней границы (64 А) и увеличивайте по мере необходимости - это снижает риск ложных срабатываний
• Если нужна дистанционная коммутация - выбирайте моторный привод заранее, он требует дополнительного места в щите и проводки
• Индикатор отключения стоит устанавливать там, где доступ к выключателю ограничен - он покажет причину отключения без вскрытия шкафа
• Не забывайте, что DRX 125 HP TM Рег - часть единой серии DRX. Все устройства этой серии имеют одинаковую глубину, что упрощает масштабирование проектов
