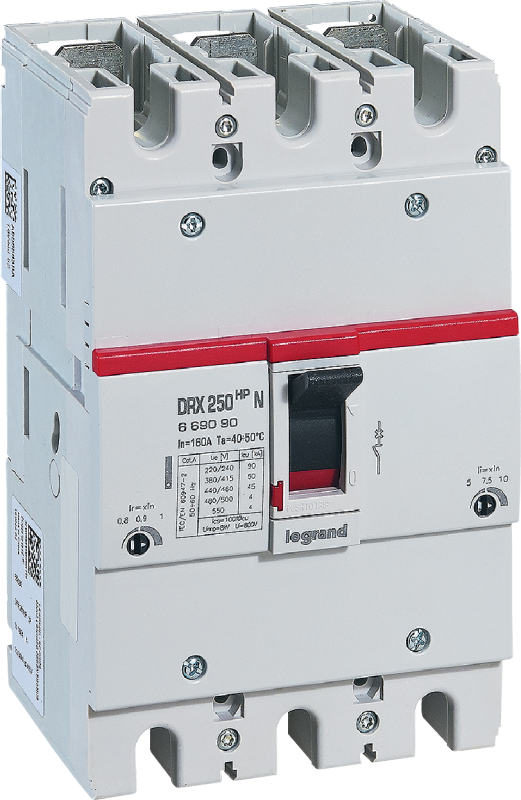

Автоматический выключатель DRX 250 HP TM Рег 3П 250A 50кА | 669092 Legrand

Автоматический выключатель DRX 250 HP TM Рег от Legrand - трёхполюсное устройство на 250 А с отключающей способностью 50 кА и регулируемыми уставками, предназначенное для надёжной защиты силовых цепей в распределительных щитах. Модель совмещает высокую коммутационную стойкость, возможность монтажа на DIN-рейку и гибкую настройку, что делает её удобным решением как для новостроек, так и для реконструкции старых систем.

Назначение и область применения

Выключатель DRX 250 HP TM Рег используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных устройствах (НКУ), щитах управления, на входе в мощные нагрузки: промышленные станки, конвейеры, насосные группы, системы вентиляции. Применяется как в новых проектах, так и при замене устаревшего оборудования благодаря совместимости с существующими решениями Legrand.

Технические характеристики

• Номинальное напряжение: 220 В
• Количество полюсов: 3
• Номинальный ток: 250 А
• Отключающая способность: 50 кА (Icu), Ics = 100%
• Диапазон настройки защиты от перегрузки: 200–250 А
• Диапазон срабатывания по короткому замыканию: 1250–2500 А
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Тип подключения: винтовые зажимы
• Тип элемента управления: поворотная ручка-переключатель
• Конструкция: встраиваемое устройство фиксированной установки
• Глубина корпуса: 86 мм (соответствует серии DRX 630)
• Монтаж: на DIN-рейку 35 мм
• Количество переключающих контактов: 2
• Индикация: есть указатель расцепления, возможна установка внешнего индикатора отключения
• Моторный привод: да (возможно подключение дистанционного управления)
• Защита по минимальному напряжению: да (отключение при просадке напряжения ниже порога)
• Комплексная защита: встроенный термомагнитный расцепитель

Совместимость и монтаж

Выключатель DRX 250 HP TM Рег монтируется на стандартную DIN-рейку шириной 35 мм. Глубина 86 мм соответствует другим аппаратам серии DRX, что упрощает компактную сборку шкафов. Для подключения используются винтовые зажимы - провода зачищаются на 10–12 мм, момент затяжки не требует специального инструмента. Устройство не предназначено для частого ручного включения/выключения - рассчитано на длительную работу в режиме защиты. Кабельные вводы должны соответствовать сечению, допустимому для 250 А (обычно 70–120 мм2 медный провод).

Безопасность и стандарты

DRX 250 HP TM Рег соответствует международным нормам IEC 60947-2. Защита IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - установка допускается только внутри закрытых щитов. Компоненты проходят испытания на механическую прочность, тепловую стойкость и долговременную надёжность. Возможность установки индикатора отключения и указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения.

Преимущества

• Регулируемые уставки позволяют точно адаптировать защиту под конкретную нагрузку, избегая ложных срабатываний.
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже в сетях с большими токами КЗ.
• Поддержка моторного привода и защиты по минимальному напряжению расширяет возможности автоматизации.
• Единая глубина 86 мм с другими аппаратами DRX упрощает планирование щита и снижает риск перегрева.
• Простая замена: конструкция совместима с аналогами Legrand, что ускоряет ремонт.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Не подходит для частого ручного включения (более 10–15 раз в день) - это сокращает срок службы механизма.
• Номинальное напряжение 220 В ограничивает применение в сетях выше 250 В переменного тока.
• Требуется точная настройка уставок; некорректные значения могут привести к недозащите или ложным отключениям.

Примеры использования

• Главный ввод в промышленном цехе с мощными двигателями (до 100 кВт).
• Щит питания конвейерной линии с несколькими асинхронными двигателями.
• Обновление старого щита вместо устаревших автоматов типа А3100 или АЕ2040.
• Система аварийного отключения при просадке напряжения в критических участках производства.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - перегрузка вызывает преждевременное срабатывание.
• Настройте уставку перегрузки близко к максимальному рабочему току (например, 240 А при 230 А нагрузки), чтобы сохранить запас по времени срабатывания.
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с типом сигнала (DC/AC).
• Индикатор отключения лучше устанавливать в местах, где обслуживающий персонал часто работает - это экономит время диагностики.
• Не используйте DRX 250 HP TM Рег в качестве главного рубильника - он не предназначен для частого ручного отключения под нагрузкой.
