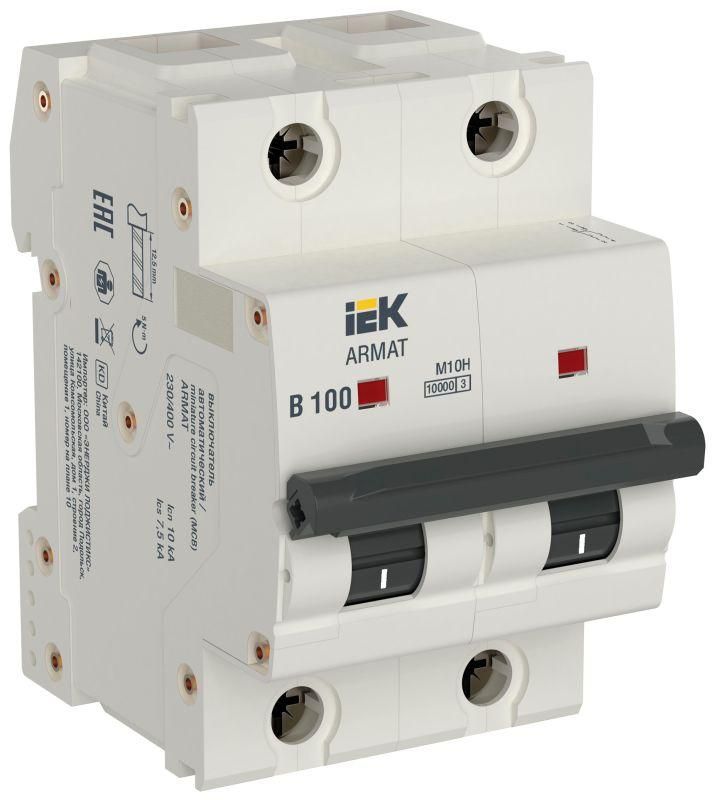

Автоматический выключатель двухполюсный M10H 2P B 100A ARMAT | AR-M10H-2-B100 IEK

Автоматический выключатель двухполюсный модульный B 100A M10H от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах с DIN-рейкой и рассчитан на работу в промышленных и коммерческих объектах с переменным током. Артикул ar-m10h-2-b100 обеспечивает надежную коммутацию при нагрузках до 100 А.

Назначение и область применения

Автоматический выключатель двухполюсный модульный B 100A M10H используется для защиты групповых линий, оборудования и силовых цепей с номинальным током до 100 А. Подходит для установки в распределительных щитах жилых, офисных и промышленных зданий. Применяется в системах питания станков, насосов, конвейеров, освещения и других нагрузок, где требуется защита от перегрузок и КЗ. Характеристика расцепителя B делает его оптимальным для цепей с умеренным пусковым током - например, для осветительных и бытовых приборов.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 2
• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: B - срабатывает при токе 3–5 In
• Ширина: 2 модуля (36 мм)
• Сечение подключаемого провода: 1–35 мм2
• Номинальный момент затяжки клемм: 5 Нм
• Номинальное импульсное напряжение: 6 кВ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочая температура: от –40 C до +70 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный B 100A M10H монтируется на стандартную DIN-рейку типа TS35. Установка занимает два модуля ширины. Для подключения используются клеммы, рассчитанные на провода сечением от 1 до 35 мм2. Возможна установка дополнительных устройств серии AUX - сигнализирующих контактов, катушек отключения, блокировок. Общее количество таких модулей - до четырёх. Индикатор положения контактов позволяет визуально определить состояние аппарата: «вкл./выкл.». Перед монтажом проверьте соответствие сечения провода и соблюдайте момент затяжки 5 Нм - недостаточное усилие вызовет нагрев, избыточное - повредит клемму.

Безопасность и стандарты

Автоматический выключатель двухполюсный модульный B 100A M10H соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний и отказоустойчивости. Двойной разрыв контактов и две дугогасительные камеры обеспечивают безопасное отключение даже при максимальной отключающей способности 10 кА.

Преимущества

• Механизм свободного расцепления - гарантированное отключение даже при заклиненных рычагах
• Увеличенная присоединительная способность - можно подключать провода до 50 мм2 (при использовании специальных наконечников)
• Омеднённая ферромагнитная скоба и дугогасительный кокон - снижают температуру дуги и продлевают срок службы контактов
• 24 деионные пластины в двух камерах - обеспечивают быстрое гашение дуги при КЗ
• Усиленный корпус - устойчив к механическим воздействиям и высоким температурам
• Изоляционный кожух - предотвращает случайное прикосновение к токоведущим частям
• Индикатор положения контактов - упрощает диагностику состояния автомата без вскрытия щита

Ограничения применения

Не применяется в цепях постоянного тока - только для переменного тока 50 Гц. Не подходит для защиты мощных двигателей с высокими пусковыми токами - для них лучше использовать характеристику C или D. Отсутствует защита от утечек тока - для этого требуются УЗО. IP20 не обеспечивает защиту от брызг, пыли и влаги - не устанавливать во влажных помещениях без дополнительной защиты. Не рекомендовано использование в условиях сильного запыления или химически активной среде - степень загрязнения 2 ограничивает применение в промышленных зонах с высоким уровнем загрязнения.

Примеры использования

• Защита вводного автомата в щите многоквартирного дома (групповая линия на 100 А)
• Щит управления технологическим оборудованием на заводе - питание конвейеров и насосов
• Распределительный щит торгового центра - защита осветительных и розеточных групп
• Объекты с повышенными требованиями к надежности: больницы, школы, серверные комнаты

Практические советы

• Выбирая автоматический выключатель двухполюсный модульный B 100A M10H, убедитесь, что расчетный ток нагрузки не превышает 80 % от номинала (не более 80 А длительно) - это продлит срок службы.
• При подключении медных проводов используйте наконечники - особенно при сечении выше 25 мм2, чтобы избежать перегрева.
• Для удаленного отключения или сигнализации подключайте AUX-устройства - они совместимы с этой моделью.
• Проверяйте индикатор после каждого срабатывания - если он не вернулся в исходное положение, возможно, произошло внутреннее повреждение.
• Не заменяйте этот аппарат на менее мощный - 10 кА отключающей способности критичны для сетей с высокой токовой составляющей КЗ.
• При сборке щита оставляйте место рядом - аппарат широкий (2 модуля), и соседние автоматы должны иметь достаточный тепловой зазор.
