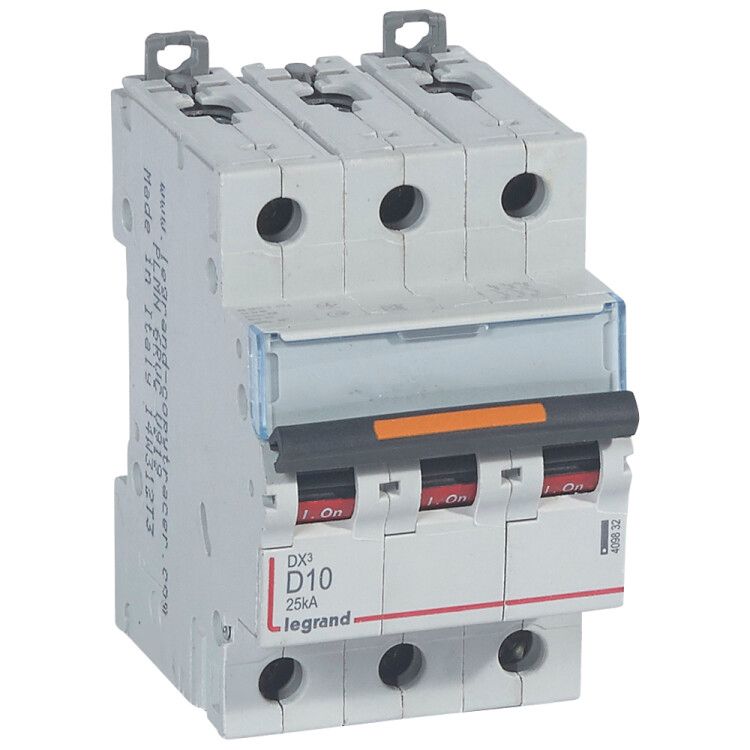

Выключатель автоматический модульный 3п D 10А 25кА DX3 3мод. 400В Leg 409832 Legrand

Автоматический выключатель Legrand DX3 409832 - трёхполюсный модульный прибор для защиты электрических цепей от перегрузок и коротких замыканий. Устанавливается на DIN-рейку в щитах промышленного оборудования, рассчитан на работу в сети 400 В переменного тока с номинальным током 10 А и отключающей способностью 25 кА.

Назначение и область применения

Автоматический выключатель Legrand DX3 409832 предназначен для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийной ситуации, предотвращая повреждение проводки, оборудования и риск возгорания.

Применяется в промышленных электроустановках: для защиты двигателей, насосов, конвейеров, станков, систем вентиляции и другого оборудования с высокими пусковыми токами. Подходит для установки в распределительных щитах на объектах с классом загрязнения 3 и климатическим исполнением УХЛ4.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы); срабатывает при токе 10–20 крат от номинала
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях 400 В, частотой 50–60 Гц
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер
• Сечение проводника: 1,5 – 35 мм2 - поддерживает широкий диапазон медных проводов
• Класс токоограничения: 10 - быстро ограничивает энергию КЗ, снижая термические и электродинамические воздействия на оборудование
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Ширина по модулям: 3 - занимает 3 стандартных модуля (54 мм) на DIN-рейке
• Глубина монтажа: 44 мм - требует минимального свободного пространства за щитом
• Рабочая температура: от -25C до +70C - допускает эксплуатацию в неотапливаемых помещениях и на открытых площадках при соблюдении условий УХЛ4
• Степень загрязнения: 3 - рассчитан на средние уровни пыли и влаги, характерные для производственных помещений

Совместимость и монтаж

Выключатель Legrand DX3 409832 монтируется на стандартную DIN-рейку типа TS35. Фиксация происходит с помощью защёлки - для демонтажа достаточно оттянуть её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам: затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки, которая может повредить изоляцию.

Подходит для установки в любые щитовые устройства, совместимые с продуктами серии DX3. Может использоваться в составе комплексных решений с дополнительными аксессуарами (блокировками, сигнализацией, дистанционным управлением), которые поддерживаются конструкцией аппарата.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409832 соответствует международному стандарту IEC 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и тестирования для промышленных автоматических выключателей. Сертифицирован для работы в условиях повышенной опасности, предусмотренной классом загрязнения 3 и климатического исполнения УХЛ4.

Преимущества

• Высокая отключающая способность (25 кА) обеспечивает защиту даже в местах с большой мощностью КЗ
• Характеристика D позволяет использовать выключатель с оборудованием, имеющим большие пусковые токи - без ложных срабатываний
• Класс токоограничения 10 снижает энергии КЗ, продлевая срок службы подключённого оборудования
• Широкий диапазон сечений проводов (1,5–35 мм2) упрощает подключение без переходников
• Надёжная защёлка и прочный корпус обеспечивают долгую службу в вибрационных и запылённых условиях

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для использования в жилых домах с типичными бытовыми нагрузками - характеристика D слишком чувствительна к обычным пускам (например, холодильников)
• Не подходит для цепей постоянного тока - только для переменного тока 50/60 Гц
• Требует наличия минимум 44 мм глубины за DIN-рейкой - не подходит для очень компактных щитов

Примеры использования

• Защита трёхфазного асинхронного двигателя 4 кВт на конвейере
• Отключение питания станка с ЧПУ при перегрузке
• Щитовая защита группы насосов в водопроводной станции
• Распределительный щит на заводе с высокой плотностью оборудования

Практические советы

• Выбирая автомат Legrand DX3 409832, проверьте, что пусковой ток вашего оборудования не превышает 20×10 А = 200 А - иначе возможны ложные отключения
• При подключении проводов используйте наконечники (штыревые или трубчатые) для сечений выше 10 мм2 - это повысит надёжность соединения
• Перед первым включением убедитесь, что все клеммы затянуты моментом 0,5–0,7 Нм - недостаточно или чрезмерно сильная затяжка снижают срок службы
• Не устанавливайте рядом с источниками тепла (печи, нагреватели) - рабочая температура выше 70C вызовет отказ
• Для обслуживания всегда отключайте питание перед снятием выключателя - защёлка не является средством отключения!
