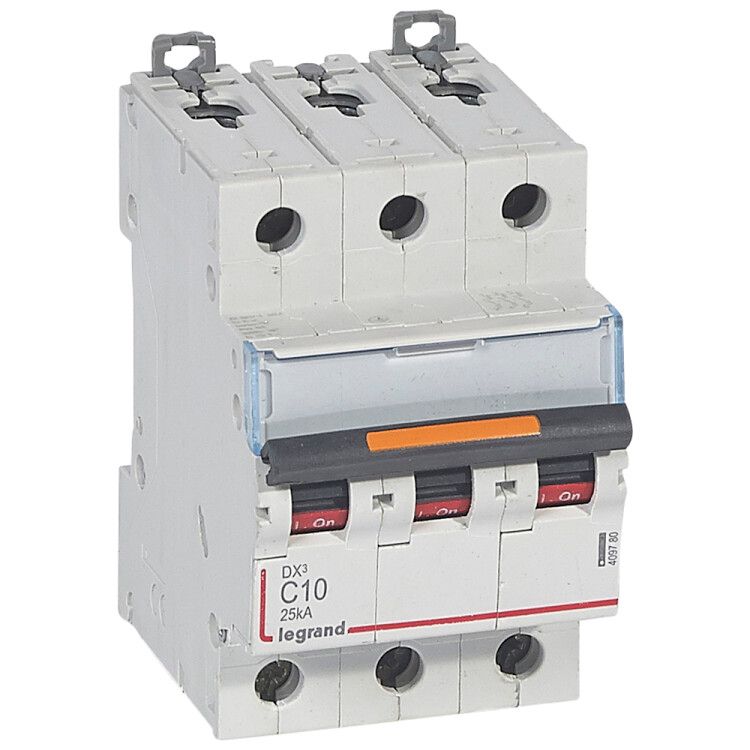

Выключатель автоматический модульный 3п C 10А 25кА DX3 3мод. 400В Leg 409780 Legrand

Автоматический выключатель Legrand DX3 409780 - трёхполюсный коммутационный аппарат с номинальным током 10 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям международного стандарта МЭК 60947-2.

Назначение и область применения

Автоматический выключатель Legrand DX3 409780 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты двигателей, силовых щитов, конвейеров, станков и другого оборудования, работающего от сети 400 В. Устройство обеспечивает надёжное отключение при аварийных режимах, предотвращая повреждение кабелей и электрооборудования.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Род тока: переменный (AC), частота 50–60 Гц
• Класс токоограничения: 10 - быстрое гашение дуги при КЗ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищён от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 до +70 C, допустима повышенная влажность
• Поперечное сечение подключаемых проводов: 1,5–35 мм2
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Стандарт: МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 409780 монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка - достаточно вставить устройство в рейку до щелчка. Для демонтажа отожмите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать провода сечением 1,5–35 мм2; более толстые или тонкие жилы могут вызвать плохой контакт или перегрев. Устройство совместимо со всеми типами DIN-реек, соответствующих IEC 60715.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409780 сертифицирован по стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 10 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск возгорания. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от влаги - применение в сырых помещениях требует дополнительной защиты в виде шкафа или кожуха.

Преимущества

• Надёжное срабатывание благодаря сочетанию теплового и магнитного расцепителей
• Быстрая установка и снятие на DIN-рейке без инструментов
• Широкий диапазон сечений подключаемых проводов - удобно для различных схем
• Устойчивость к высоким температурам и колебаниям напряжения
• Произведено компанией Legrand - известный европейский производитель с проверенной репутацией

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, мощные насосы или компрессоры); для них лучше выбрать характеристику D
• Не имеет функции дистанционного управления или сигнализации - требуется внешняя автоматизация, если нужен удалённый контроль
• Не подходит для постоянной работы при температуре выше +70 C или ниже –25 C

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на производственном участке
• Распределительный щит станции управления конвейерной линией
• Щитовая автоматика в цехе с технологическим оборудованием
• Подключение группы светильников в промышленном помещении

Практические советы

• При выборе автомата учитывайте пусковой ток нагрузки - для двигателей с высоким пусковым током (более 6×Iн) выбирайте характеристику D, а не C
• Проверьте глубину монтажа (44 мм): убедитесь, что в шкафу достаточно места для свободного открывания дверцы
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали или деформировать медные жилы
• При использовании в условиях повышенной влажности (например, на открытых площадках) устанавливайте выключатель внутри герметичного бокса
• Legrand DX3 409780 - часть серии DX3, которая совместима с другими элементами этой линейки (розетки, автоматы, дифавтоматы), что упрощает проектирование и обслуживание
